929710-01-36

厂牌: 3M
产品描述: 3M 2.54mm间距72p双排排针, 929系列, 直向
供应商型号: 3M156359-72-ND
供应商: Digi-Key
标准整包数: 1

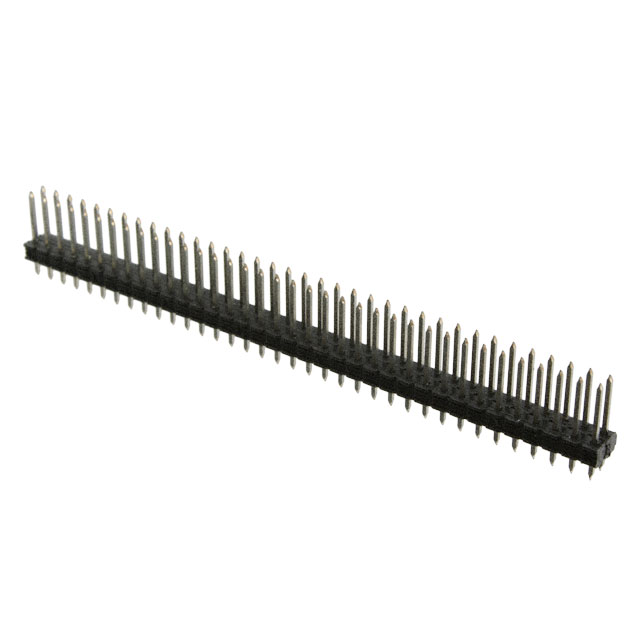

3M 矩形连接器 - 针座 - 公插针 929710-01-36

929710-01-36概述

    3M™ Pin Strip Header 单排和双排插针连接器

    产品简介


    3M™ Pin Strip Header 单排和双排插针连接器系列是适用于各种工业应用的高质量连接解决方案。该产品具有直角和水平焊接尾部设计,兼容多种电气和环境条件。该系列包括 .100" 和 .235"/.318" 的适配长度,以满足不同的安装需求。连接器提供金、镀锡或镀铅选项,支持波峰焊和红外焊接工艺。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 电镀:下层镀镍(50 微英寸 [1.27 微米])
    - 电气特性:
    - 额定电流:2.5 A
    - 绝缘电阻:> 5 × 10^9 欧姆 @ 500 VDC
    - 耐电压:海平面 1500 VRMS
    - 环境条件:
    - 温度范围:-40°C 至 +105°C
    - 工艺等级:260°C(J-STD-020C 规范,仅适用于 PCT 零件)
    - 潮湿敏感度等级:1 级(J-STD-020C 规范,仅适用于 PCT 零件)
    - UL 文件号:E680803

    产品特点和优势


    - 可堆叠设计:允许多个连接器模块化堆叠,便于高密度应用。
    - 多样的电镀选项:提供金、半光泽镀锡和锡铅镀层选择,以满足不同应用场景的需求。
    - 高耐温材料:采用高温塑料,适合波峰焊和红外焊接,提高了连接器的可靠性和耐用性。
    - 焊点高度:提供焊点高度,适合波峰焊应用,减少焊接不良的风险。
    - 板载固定特性:增加板载固定功能选项,提升连接稳定性。

    应用案例和使用建议


    该连接器广泛应用于工业自动化、电信设备、汽车电子等领域。以下是几个典型应用场景和建议:
    - 工业自动化:适用于需要高密度连接的工业控制系统,如传感器和执行器之间的连接。使用时建议根据具体应用场景选择合适的尾部长度。
    - 电信设备:适用于通信基站和交换机中的高密度信号传输。建议选择高温材料以应对长期运行中的温度变化。
    - 汽车电子:适用于车身控制模块和车载信息娱乐系统。在选择时,需考虑高低温环境下材料的稳定性和可靠性。

    兼容性和支持


    该连接器与其他标准尺寸的电子元件和设备高度兼容。3M 提供技术支持和售后保障,确保客户能够顺利使用和维护这些产品。

    常见问题与解决方案


    - 问题:如何正确选择尾部长度?
    - 解决方案:参考表 1 和表 3 中的规格,根据实际应用需求选择合适的尾部长度。
    - 问题:如何进行波峰焊?
    - 解决方案:确保焊接过程中焊点高度适中,以避免虚焊和短路。
    - 问题:如何保证连接器的机械强度?
    - 解决方案:选用板载固定特性,增强连接器在振动环境下的稳定性。

    总结和推荐


    3M™ Pin Strip Header 连接器凭借其出色的电气性能、多功能性和可靠性,在众多工业应用中表现出色。它在设计和制造过程中严格遵循相关规范和标准,适用于多种复杂的应用环境。总体而言,这款连接器是一个值得信赖的选择,非常适合要求严格的工业自动化、电信和汽车电子项目。
    建议用户在选择时,根据具体应用场景和需求,选择合适的型号和配置。

929710-01-36参数

参数
排数 2
触头镀层 - 配接 锡铅
类型 Header,Push-Pull
防护等级 -
针脚数 72pin
间距-配接 2.54mm
颜色 黑色
触头镀层厚度 - 配接 2.54μm
额定电流 2.5A
长*宽*高 91.4mm(长度)*5.46mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929710-01-36厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929710-01-36数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929710-01-36 929710-01-36数据手册

929710-01-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
