929665-04-21-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 42pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929665-04-21-I
供应商: 国内现货
标准整包数: 1

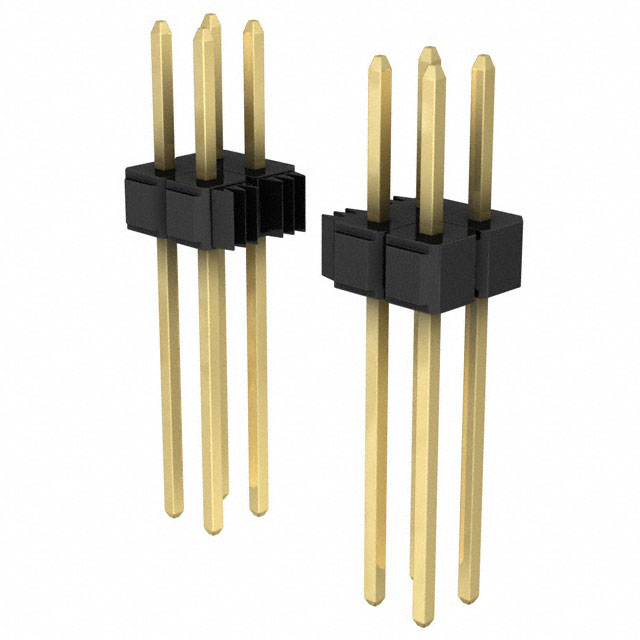

3M 矩形连接器 - 针座 - 公插针 929665-04-21-I

929665-04-21-I概述

    3M™ Pin Strip Header Single and Dual Row 产品技术手册

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row是一款用于电路板连接的电子元器件,主要应用于各类电子设备中进行信号传输和电源分配。它具有直角和水平两种安装方式,可提供多种尾部长度选择,并且有单行和双行配置。此产品的主要功能是实现不同电路板之间的物理连接和电气连接。

    2. 技术参数


    - 物理参数:
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触参数:
    - 材料:铜合金
    - 涂层:
    - 底涂层:50微英寸镍(1.27微米)
    - 金、无光泽锡或锡铅涂层选项
    - 电气参数:
    - 电流额定值:2.5安培
    - 绝缘电阻:在500伏直流电压下大于5×10^9欧姆
    - 耐压值:海平面1500伏特交流峰值
    - 环境参数:
    - 温度范围:-40°C到+105°C
    - 工艺温度:260°C(仅适用于PCT部分)
    - 潮湿敏感等级:一级
    - 其他参数:
    - UL文件号:E680803

    3. 产品特点和优势


    - 多样化选择:提供多种镀层选项(金、无光泽锡、锡铅),满足不同的应用需求。
    - 高可靠性:采用PBT或PCT材料,耐高温,确保长期稳定运行。
    - 板载引脚保留功能:可根据需要选择添加,以增强稳定性。
    - 环保合规:符合RoHS和其他环保标准。

    4. 应用案例和使用建议


    - 应用案例:
    - 可用于工业控制、通信设备、汽车电子等领域。

    - 使用建议:
    - 安装时应注意推荐的孔图案,以确保最佳连接效果。
    - 在焊接过程中应使用适当的波峰焊接工艺,以避免过热导致的损坏。

    5. 兼容性和支持


    - 兼容性:与各类标准电路板设计兼容,易于集成到现有系统中。
    - 支持:如有任何问题,可通过电话(800-225-5373)或官网(http://www.3M.com/interconnects/)获取技术支持。

    6. 常见问题与解决方案


    - 问题1:产品耐压测试结果不稳定?
    - 解决方案:检查接线是否正确,确保所有连接处接触良好,再重新测试。

    - 问题2:无法达到规定的电流额定值?
    - 解决方案:确认使用的材料是否符合规格要求,必要时更换合适的导体材料。

    7. 总结和推荐


    3M™ Pin Strip Header Single and Dual Row是一款高性能的电子连接器,具备多种定制选项和良好的环境适应性。其多样化的配置和环保特性使其成为许多应用领域的理想选择。强烈推荐给需要高可靠性和易用性的电子设计工程师和制造商。
    以上是对3M™ Pin Strip Header Single and Dual Row 电子元器件的技术手册整理和解析,希望这些详细信息能帮助您更好地理解和应用该产品。

929665-04-21-I参数

参数
触头镀层 - 配接
针脚数 42pin
触头镀层厚度 - 配接 250nm
排数 2
额定电流 2.5A
颜色 黑色
防护等级 -
间距-配接 2.54mm
类型 Header,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 散装

929665-04-21-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-04-21-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-04-21-I 929665-04-21-I数据手册

929665-04-21-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 5.614 ¥ 46.7646
15+ $ 5.213 ¥ 43.4243
30+ $ 4.8922 ¥ 40.752
库存: 75
起订量: 11 增量: 1
交货地:
最小起订量为:3
合计: ¥ 140.29
