N2530-5003-RB

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 30pin 1.75A 760nm 金 黑色 通孔安装 45.42mm(长度)*12.76mm(高度)
供应商型号: Q-N2530-5003-RB
供应商: 期货订购
标准整包数: 336

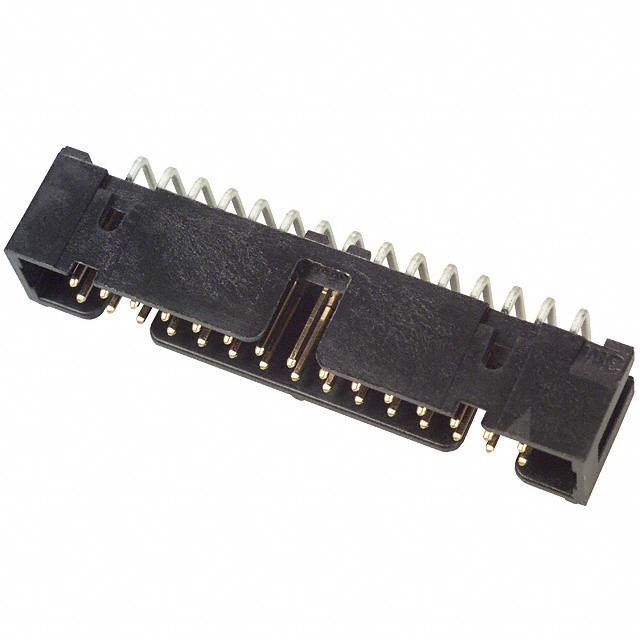

3M 矩形连接器 - 针座 - 公插针 N2530-5003-RB

N2530-5003-RB概述


    产品简介


    3M 2500系列四壁插头(Four-Wall Header)是一款低轮廓、表面贴装型直角和直立式穿孔连接器,适用于广泛的应用场景。其设计紧凑,适合空间受限的场合,具有高性能和可靠性。该产品主要应用于电子电路板的设计与制造,特别是在需要高密度连接器和高温操作环境的场合。此外,产品通过了RoHS认证,符合环保要求。

    技术参数


    以下是3M 2500系列四壁插头的主要技术参数:
    - 尺寸:0.1英寸 x 0.1英寸(2.54毫米 x 2.54毫米)
    - 温度范围:-55°C至105°C
    - 加工等级:260°C(符合J-STD-020C标准,单次通过)
    - 湿度敏感度等级:1级(符合J-STD-020C标准)
    - 电流容量:
    - 单个触点:5.00A
    - 六个触点:3.00A
    - 所有触点:1.75A
    - 温升限制:30°C最大,额定功率降低20%
    - 绝缘电阻:>1 x 10⁹Ω @ 500VDC
    - 耐电压:1000VRMS(海平面)

    产品特点和优势


    - 低轮廓设计:减少占用空间,适合高密度布线应用。
    - 中心槽极化:防止误插入,减少插入时间。
    - 双槽极化:与竞争对手的设计更加兼容。
    - 可选锁定夹:增强振动环境下连接器的可靠性。
    - 高温绝缘体:适合无铅焊接工艺。
    - 直角和表面贴装版本:适应多种安装需求。
    - 暴露焊尾(仅限直角版):便于清洁和维修。
    - 选择性打孔定制:满足特定应用需求。

    应用案例和使用建议


    应用案例
    1. 消费电子产品:如智能手机和平板电脑的主板连接。
    2. 工业控制设备:如自动化设备的信号传输。
    3. 医疗设备:如手术机器人和监测仪器的内部连接。
    4. 通信设备:如路由器和交换机的高速数据传输接口。
    使用建议
    - 确保按照推荐的焊盘布局进行PCB设计,以最大化连接可靠性和热传导性能。
    - 在直角版中,使用暴露焊尾设计时需注意清洁流程,避免灰尘和污染物的堆积。
    - 定制化选项可以根据具体应用调整触点数量、长度和材料,提升产品的整体性能。

    兼容性和支持


    该系列产品与其他3M连接器和相关设备高度兼容。厂商提供了详尽的技术支持文档和售后服务,包括在线资源(www.3mconnectors.com)和技术咨询热线(800-225-5373)。同时,提供多语言版本的产品说明书和快速响应的技术服务团队。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入阻力过大 | 检查焊盘布局是否符合推荐设计;尝试重新焊接。 |
    | 接触电阻异常 | 更换新批次产品或检查触点镀金质量。 |
    | 焊接后出现气泡或焊点脱落 | 调整焊接参数或选用合适的焊接工艺。 |
    | 连接松动 | 检查锁定夹是否安装正确或考虑更换夹具。 |

    总结和推荐


    综上所述,3M 2500系列四壁插头凭借其紧凑设计、宽泛的工作温度范围和多样化配置,在电子设备领域展现出显著的竞争优势。其广泛的适用性和优异的性能使其成为消费电子、工业控制和通信设备的理想选择。我们强烈推荐该产品用于需要高性能、高可靠性的场景中。
    最终评分:★★★★★(满分五星)

N2530-5003-RB参数

参数
触头镀层厚度 - 配接 760nm
针脚数 30pin
类型 Header,Push-Pull
排数 2
额定电流 1.75A
间距-配接 2.54mm
防护等级 -
颜色 黑色
触头镀层 - 配接
长*宽*高 45.42mm(长度)*12.76mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

N2530-5003-RB厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

N2530-5003-RB数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M N2530-5003-RB N2530-5003-RB数据手册

N2530-5003-RB封装设计

查看详情并下载
Symbol
Footprint
3D Model
