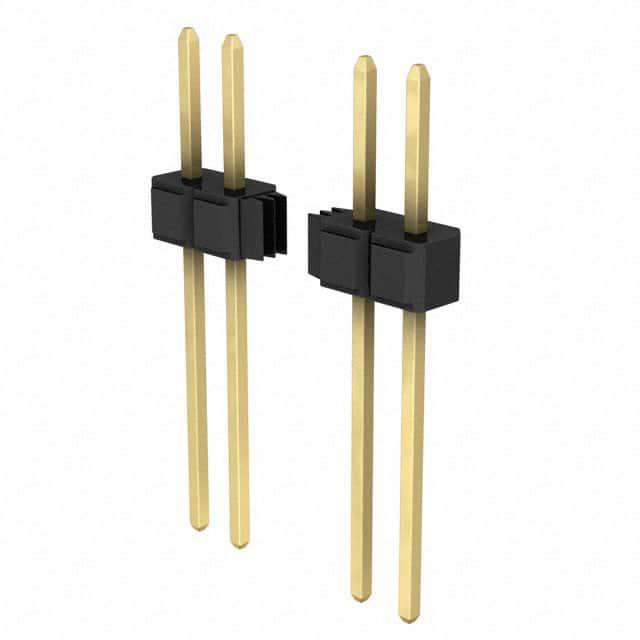

929647-04-36-EU

厂牌: 3M
产品描述: 36pin 2.54mm 1 Breakaway,Header,Push-Pull 2.5A 250nm 金 黑色 通孔安装
供应商型号: 3M156519-36-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929647-04-36-EU

929647-04-36-EU概述

    3M™ Pin Strip Header 929 Series 技术手册概述

    产品简介


    3M™ Pin Strip Header 单行和双行系列是一款专为电子互联设计的精密连接器,广泛应用于工业自动化、通讯设备、汽车电子和医疗设备等领域。该系列产品提供多种插配长度(0.100英寸、0.235英寸/0.318英寸)和焊接尾部类型(直角和直插),适用于波峰焊和回流焊等多种焊接工艺。此外,它还具备堆叠能力,可以根据需求选择不同的镀层材料(金、哑光锡或锡铅合金),以满足不同应用的需求。

    技术参数


    - 绝缘材料:玻璃纤维填充聚酯(PBT)或高温塑料(PCT)
    - 阻燃等级:UL 94V-0
    - 接触材料:铜合金
    - 镀层:
    - 底镀层:50微英寸镍
    - 触点和焊脚:金、哑光锡、锡铅选项
    - 电气特性:
    - 额定电流:2.5A
    - 绝缘电阻:>5 × 10^9 Ω @ 500VDC
    - 耐压:1500 VRMS 海拔
    - 环境特性:
    - 温度范围:-40°C 到 +105°C
    - 工艺等级:PCT 部件最大耐温 260°C(仅限 PCT 版本)
    - 潮湿敏感等级:1 级(J-STD-020C 标准)

    产品特点和优势


    - 高可靠性:采用高温塑料制成,适用于波峰焊和红外焊接,确保长期稳定运行。
    - 灵活性:可选直角和直插式尾部,适合多种电路板布局。
    - 堆叠能力:提供堆叠功能,便于多层模块化设计。
    - 多样化的镀层选项:可根据客户需求选择合适的镀层材料。
    - 安全合规:符合欧盟 RoHS 和中国 RoHS 标准,确保环保和健康安全。

    应用案例和使用建议


    - 工业自动化:用于自动化生产线上的传感器和控制系统的连接。
    - 通讯设备:适合作为通讯模块内部组件间的连接。
    - 汽车电子:可用于车载电子系统中的信号传输和电源连接。
    - 医疗设备:用于医疗仪器内部复杂布线。
    使用建议:
    - 在安装时应注意引脚对齐,避免过度弯曲或变形。
    - 建议在焊接过程中控制温度,避免超过耐温上限。
    - 为提高可靠性,可以考虑增加电路板上的引脚固定功能(改变订单代码)。

    兼容性和支持


    - 该系列产品与其他 3M 连接器和相关配件具有良好的兼容性,便于系统集成。
    - 3M 提供详细的技术支持和售后服务,确保客户顺利应用和维护。

    常见问题与解决方案


    - 问题:焊接时出现虚焊。
    - 解决方案:检查焊接温度和时间,确保焊接工艺正确无误。
    - 问题:插配时连接不稳定。
    - 解决方案:确保引脚和插座的尺寸匹配,避免偏差过大。
    - 问题:接触电阻过高。
    - 解决方案:更换镀层材料或清洁触点,以降低接触电阻。

    总结和推荐


    3M™ Pin Strip Header 单行和双行系列以其高可靠性、灵活的配置和多样化的镀层选项成为市场上的佼佼者。对于需要高性能、可靠连接的应用场景,强烈推荐使用该产品。无论是工业自动化还是医疗设备,3M 的这一系列产品都能提供卓越的性能表现,值得信赖。

929647-04-36-EU参数

参数
针脚数 36pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层 - 配接
防护等级 -
颜色 黑色
额定电流 2.5A
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 250nm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929647-04-36-EU厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-04-36-EU数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-04-36-EU 929647-04-36-EU数据手册

929647-04-36-EU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.8884 ¥ 75.107
10+ $ 7.2727 ¥ 60.8636
300+ $ 5.7208 ¥ 47.8756
600+ $ 5.4479 ¥ 45.5924
1200+ $ 5.1882 ¥ 43.4187
库存: 437
起订量: 1 增量: 1
