929715-10-29-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 58pin 2.5A 250nm 金 黑色 通孔安装 73.7mm*5.46mm*2.54mm
供应商型号: 929715-10-29-I
供应商: 国内现货
标准整包数: 1

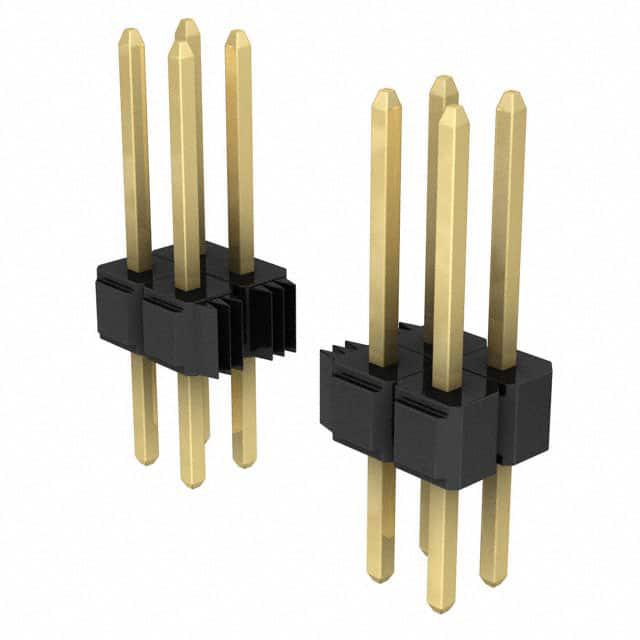

3M 矩形连接器 - 针座 - 公插针 929715-10-29-I

929715-10-29-I概述

    3M™ Pin Strip Header Single and Dual Row 929 系列产品技术手册

    产品简介


    3M™ Pin Strip Header 单行和双行系列(929 系列)是一种用于连接解决方案的电子元件,提供 .100” 和 .235”/.318” 的匹配长度。这些引脚条形接头具有直角和水平焊接尾部选项,适用于波峰焊接和红外焊接工艺。此系列产品主要适用于工业控制、通信设备、消费电子、医疗设备等领域,具有高可靠性及广泛的应用范围。

    技术参数


    - 物理特性
    - 材料:玻璃填充聚酯(PBT)或耐高温塑料(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触特性
    - 材料:铜合金
    - 表面处理:镍基底层 50 微英寸(1.27 微米),锡铅镀层、金镀层、锡镀层可选
    - 最大电流承载能力:2.5 安培
    - 绝缘电阻:大于 5 × 10^9 欧姆(500 伏直流)
    - 电气特性
    - 工作电压:海平面下 1500 伏交流电
    - 温度范围:-40°C 至 +105°C
    - 环境特性
    - 工艺温度:260°C(仅限 PCT 零件,J-STD-020C 规范)
    - 吸湿敏感等级:J-STD-020C 第 1 级
    - 风险警示:含铅,但符合豁免条件

    产品特点和优势


    - 堆叠能力:支持堆叠使用,提升连接密度
    - 多种表面处理选项:包括金镀层、光亮锡镀层或锡铅镀层,提高耐腐蚀性
    - 高温塑料外壳:适用于波峰焊或红外焊接工艺
    - 防浪涌高度设计:用于波峰焊接时提高稳定性
    - 板端引脚保持功能:可选择增强的板端引脚保持设计

    应用案例和使用建议


    - 应用场景:适用于工业自动化设备、网络设备、通信设备等
    - 使用建议:安装时确保孔径尺寸正确,以保证焊接质量和电气性能;对于高湿度环境,需考虑额外防护措施。

    兼容性和支持


    - 兼容性:与标准孔径的 PCB 兼容
    - 支持服务:提供详尽的技术文档和客户服务,便于用户获取技术支持和采购。

    常见问题与解决方案


    - 问题:焊接过程中发生断裂
    - 解决方案:检查焊接温度和时间设置,调整到合适的焊接参数;另外,确认焊点周围是否有足够的散热空间。

    总结和推荐


    这款 3M™ Pin Strip Header 929 系列凭借其多样化的表面处理选项、良好的电气性能和宽泛的工作温度范围,适合在多种工业环境中使用。其优异的可靠性使其成为连接解决方案的首选之一。强烈推荐该产品,特别是对那些需要高可靠性连接器的应用场景。

929715-10-29-I参数

参数
类型 Header,Push-Pull
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
颜色 黑色
防护等级 -
间距-配接 2.54mm
额定电流 2.5A
排数 2
针脚数 58pin
长*宽*高 73.7mm*5.46mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929715-10-29-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929715-10-29-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929715-10-29-I 929715-10-29-I数据手册

929715-10-29-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 4.298 ¥ 35.8023
20+ $ 3.991 ¥ 33.245
40+ $ 3.7454 ¥ 31.1992
库存: 1369
起订量: 14 增量: 1
交货地:
最小起订量为:4
合计: ¥ 143.2
