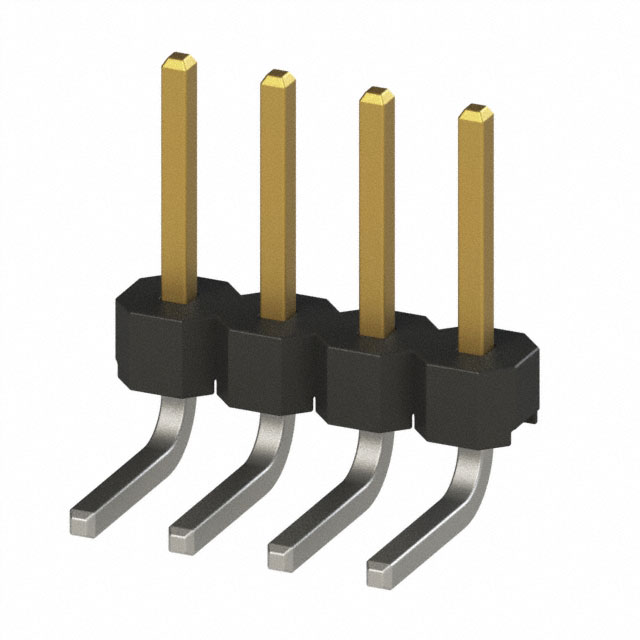

951104-7622-AR

厂牌: 3M
产品描述: Header,Push-Pull 2mm 1 4pin 1A 金 黑色 通孔安装 8mm*7.3mm*7.55mm
供应商型号: 517-951104-7622-AR
供应商: Mouser
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 951104-7622-AR

951104-7622-AR概述

    3M™ Pin Strip Header 951系列技术手册解析

    产品简介


    3M™ Pin Strip Header是一款专为电路板设计的电子元器件,提供2mm和2mm x 2mm直角和垂直焊接尾部两种型号(TS-2156-E)。它广泛应用于各种需要高可靠性连接的场合,如工业控制、医疗设备和通讯系统等。

    技术参数


    - 绝缘材料: 高温热塑性塑料
    - 介电常数: 8/9
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层:
    - 底镀层:1.25±2.5μm >100μΩ/cm² 镍
    - 擦拭区:镀金
    - 焊接尾区:1±3μm >75-110μΩ/cm² 锡
    - 电气特性:
    - 电流容量: 1A
    - 绝缘电阻: >5×10⁶Ω @ 100V DC
    - 耐电压: 1000V DC
    - 接触电阻: ≤20mΩ
    - 环境条件:
    - 工作温度范围: -40°C 至 +125°C
    - 加工温度: 最大260°C (根据 -JSTD-020C)
    - 潮湿敏感度等级: 1 (根据 -JSTD-020C)

    产品特点和优势


    - 高温介电性: 能在高温环境下保持良好的电气性能。
    - 焊锡兼容性: 支持波峰焊和回流焊。
    - 最大化电路板空间利用率: 紧凑的设计有助于节省电路板空间。
    - 可堆叠功能: 支持多级堆叠以实现复杂电路设计。
    - 兼容性: 可与板装式和插装式产品相匹配。
    - 环保合规: 符合RoHS标准。

    应用案例和使用建议


    - 应用案例: 这些连接器广泛用于自动化设备、机器人控制系统以及医疗器械中。
    - 使用建议: 在安装过程中,确保焊接温度不超过最大值,避免过度加热导致损坏。此外,定期清洁连接器可以提高其长期可靠性。

    兼容性和支持


    - 兼容性: 该产品与3M公司提供的其他板装和插装式产品兼容。
    - 技术支持: 用户可以通过访问www.3Mconnectors.com获取详细的技术文档和支持服务。

    常见问题与解决方案


    1. 问题: 安装时焊接尾区域出现裂纹。
    - 解决方案: 确保焊接温度控制在规定范围内,采用正确的焊接技术。
    2. 问题: 使用一段时间后接触电阻增大。
    - 解决方案: 定期清洁连接器,确保无尘和污垢积累。

    总结和推荐


    3M™ Pin Strip Header 951系列展示了其卓越的高温稳定性和出色的电气性能,特别是在严苛的工作环境中。其紧凑设计和多级堆叠能力使其成为现代电路设计的理想选择。对于追求高效可靠连接解决方案的应用来说,我们强烈推荐使用这一系列产品。

951104-7622-AR参数

参数
防护等级 -
额定电流 1A
触头镀层 - 配接
类型 Header,Push-Pull
针脚数 4pin
颜色 黑色
间距-配接 2mm
触头镀层厚度 - 配接 -
排数 1
长*宽*高 8mm*7.3mm*7.55mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

951104-7622-AR厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

951104-7622-AR数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 951104-7622-AR 951104-7622-AR数据手册

951104-7622-AR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.552 ¥ 4.6644
10+ $ 0.4738 ¥ 4.0036
100+ $ 0.374 ¥ 3.1603
500+ $ 0.3197 ¥ 2.7013
1000+ $ 0.2624 ¥ 2.2176
2000+ $ 0.2387 ¥ 2.0168
10000+ $ 0.209 ¥ 1.7656
25000+ $ 0.2016 ¥ 1.7035
库存: 6124
起订量: 1 增量: 1
