929710-01-20

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 40pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929710-01-20
供应商: 国内现货
标准整包数: 1

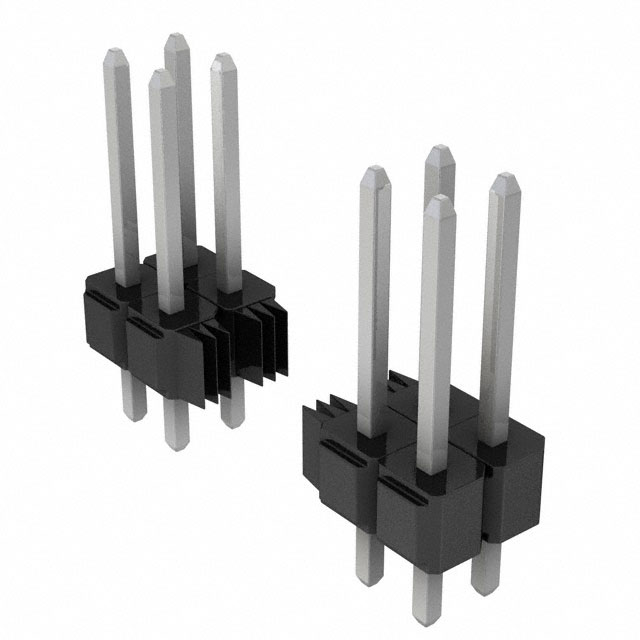

3M 矩形连接器 - 针座 - 公插针 929710-01-20

929710-01-20概述

    3M™ Pin Strip Header Single and Dual Row 技术手册解析

    产品简介


    3M™ Pin Strip Header Single and Dual Row 是一种高性能的连接器,具有多种配置选择,适用于广泛的电子应用。这种连接器采用直角和水平焊接尾设计,可用于单排或双排安装。主要特点包括可堆叠性、多种镀层选项(金、哑光锡、锡铅合金)以及高耐温塑料材料,使其适用于波峰焊和红外线焊接工艺。产品广泛应用于通信、计算机、工业控制等领域。

    技术参数


    以下是该产品的关键技术参数:
    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:镍基底层(50微英寸),可选镀层(金、哑光锡、锡铅合金)
    - 电流额定值:2.5安培
    - 绝缘电阻:> 5 × 10^9 欧姆(500伏直流)
    - 耐压强度:1500 VRMS
    - 温度范围:-40°C 至 +105°C
    - 焊接工艺:260°C(符合J-STD-020C标准)

    产品特点和优势


    - 高可靠性:经过严格测试,保证长期稳定运行
    - 多种镀层选择:适应不同应用需求
    - 优异的焊接性能:适合波峰焊和红外线焊接
    - 堆叠能力:方便实现模块化设计
    - 环境适应性强:宽泛的工作温度范围

    应用案例和使用建议


    该连接器广泛应用于各种电子设备中,例如服务器、路由器、工控设备等。对于具体的应用场景,建议根据不同的使用环境选择合适的镀层和尺寸。例如,在高湿度环境中建议使用金镀层以增强抗腐蚀性。同时,为了确保良好的焊接效果,建议按照推荐的孔径图案进行打孔,避免过热导致损坏。

    兼容性和支持


    - 兼容性:该产品具有良好的兼容性,可与各种主板和接插件配合使用。
    - 技术支持:3M公司提供全面的技术支持和售后服务,包括产品培训和技术咨询。

    常见问题与解决方案


    1. 焊接时出现虚焊现象:建议检查焊接温度和时间,确保达到规定的焊接曲线。
    2. 接触不良:检查接触面是否清洁,必要时可以重新焊接。
    3. 焊接后变形:确保在焊接过程中使用适当的夹具固定。

    总结和推荐


    综上所述,3M™ Pin Strip Header Single and Dual Row 是一款高度可靠的连接器产品,具备优异的电气特性和环境适应性。其多样的配置选项和良好的兼容性使其成为众多电子设备的理想选择。强烈推荐给需要高性能连接解决方案的工程师和设计师。

929710-01-20参数

参数
颜色 黑色
触头镀层厚度 - 配接 2.54μm
排数 2
针脚数 40pin
额定电流 2.5A
触头镀层 - 配接 锡铅
类型 Header,Push-Pull
间距-配接 2.54mm
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

929710-01-20厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929710-01-20数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929710-01-20 929710-01-20数据手册

929710-01-20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 2.366 ¥ 19.7088
30+ $ 2.197 ¥ 18.301
60+ $ 2.0618 ¥ 17.1748
库存: 1261
起订量: 26 增量: 1
交货地:
最小起订量为:6
合计: ¥ 118.25
