929710-11-05

厂牌: 3M
产品描述: 10pin 2.54mm 2 2.54mm Header,Push-Pull 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929710-11-05
供应商: 国内现货
标准整包数: 1

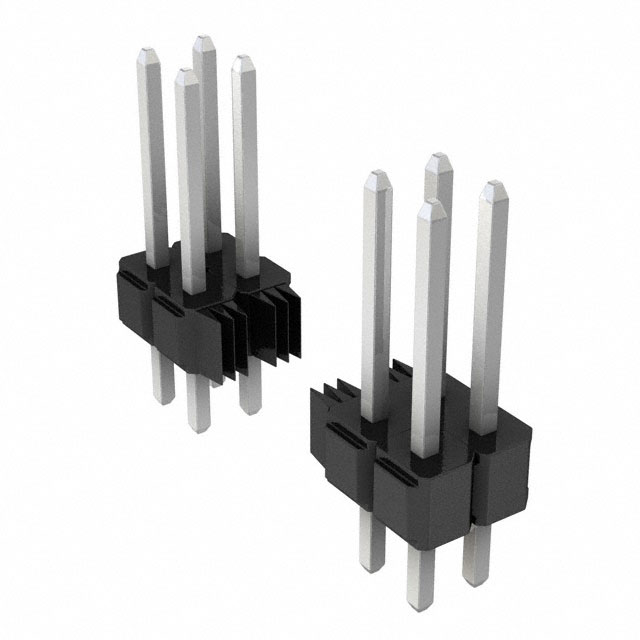

3M 矩形连接器 - 针座 - 公插针 929710-11-05

929710-11-05概述

    3M™ Pin Strip Header 929系列产品技术手册

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row(929系列)是一款用于电子连接解决方案的产品,主要用于单排和双排的电路板连接。此产品具有多种插针密度和尾部类型,适用于多种电气和机械应用场景。产品设计旨在满足各类电子设备对高可靠性、高精度和多样化功能的需求。

    2. 技术参数


    - 绝缘材料:玻璃纤维增强聚对苯二甲酸乙二醇酯(PBT)或耐高温聚对苯二甲酸酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触镀层:底层为50微米镍,可选金、磨砂锡或锡铅电镀
    - 电流额定值:2.5安培
    - 绝缘电阻:大于5×10^9欧姆(500伏直流电)
    - 耐电压:海平面1500伏交流电
    - 温度范围:-40°C至+105°C
    - 工艺温度:最高260°C(仅限PCT部件)
    - 湿度敏感度等级:1级(J-STD-020C标准)

    3. 产品特点和优势


    - 可堆叠性:支持堆叠安装,提升连接器的灵活性。
    - 多样化镀层选项:提供金、磨砂锡、锡铅电镀等多种选择,以适应不同的电气需求。
    - 高耐热塑料:PCT材料适合波峰焊和红外焊接,提高了耐热性。
    - 焊盘隔离:在波峰焊过程中提供焊盘隔离,提高焊接质量。
    - 板载插针保留功能:根据需要可以选择插针保留功能,提高插针的稳定性和可靠性。

    4. 应用案例和使用建议


    3M™ Pin Strip Header广泛应用于消费电子、汽车电子和工业自动化等领域。例如,在消费电子产品中,这类连接器可用于连接主板与显示屏;在工业自动化设备中,则常用于机器人的传感器接口。建议在高温环境下使用时,优先考虑采用PCT材料以确保耐热性能;在需要堆叠多层板的情况下,利用其可堆叠性提升系统的复杂度和扩展性。

    5. 兼容性和支持


    3M™ Pin Strip Header与大多数标准PCB设计兼容,可以通过订购不同的长度代码来适应不同数量的引脚和尾部类型。此外,3M公司提供了全面的技术支持和保修服务,确保客户在使用过程中能够获得及时的帮助。

    6. 常见问题与解决方案


    - Q1: 插针的直径应该如何选择?
    - A1: 根据具体应用要求,参考产品手册中的推荐孔径模式进行选择。
    - Q2: 如何处理双排部件的断裂问题?
    - A2: 不建议自行断开双排部件,应通过指定代码更改方式订购所需版本。
    - Q3: 如何判断产品是否符合环保标准?
    - A3: 参阅手册中的监管信息附录(RIA),确认符合欧盟RoHS和其他国际标准。

    7. 总结和推荐


    3M™ Pin Strip Header系列连接器凭借其优良的电气性能、广泛的应用范围和良好的市场口碑,成为众多高端电子设备的理想选择。特别是在对耐热性和可靠性有较高要求的应用场合,3M的产品具有明显优势。因此,强烈推荐使用3M™ Pin Strip Header 929系列产品。

929710-11-05参数

参数
针脚数 10pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层 - 配接 锡铅
触头镀层厚度 - 配接 2.54μm
类型 Header,Push-Pull
颜色 黑色
额定电流 2.5A
防护等级 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929710-11-05厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929710-11-05数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929710-11-05 929710-11-05数据手册

929710-11-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
