929400-01-20-RK

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 20pin 2.5A 5.08μm 锡 黑色 通孔安装 50mm*2.44mm*2.44mm
供应商型号: N-929400-01-20-RK
供应商: 云汉优选
标准整包数: 1

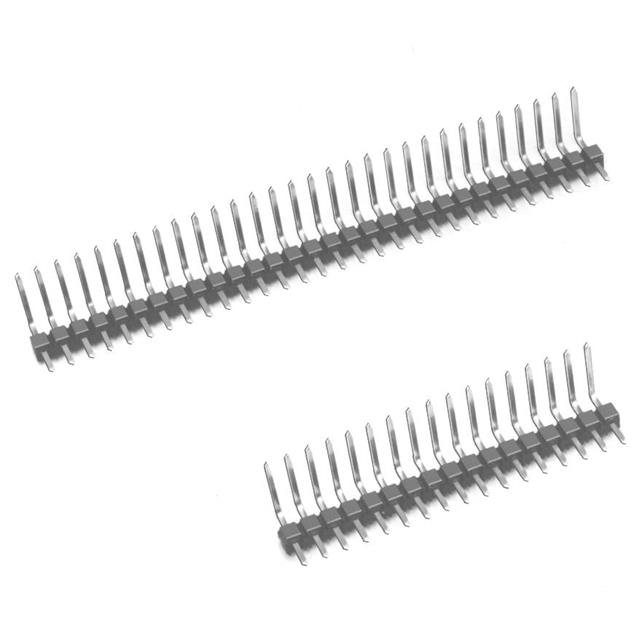

3M 矩形连接器 - 针座 - 公插针 929400-01-20-RK

929400-01-20-RK概述

    3M™ Pin Strip Header 技术手册

    产品简介


    3M™ Pin Strip Header 是一款专为连接和信号传输设计的电子元器件。它具有堆叠式连接能力,适用于多种电子设备的内部连接,如工业控制设备、通信系统、消费电子产品等。这款产品以其高可靠性、卓越的电气特性和广泛的适用温度范围而受到用户的青睐。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 可燃性等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触电镀:底层:50μ” [1.27μm] 镍
    - 电流额定值:2.5 A
    - 绝缘电阻:>5×10^9Ω @ 500 VDC
    - 耐电压:1500 VRMS @ 海平面
    - 温度范围:-40°C 至 +105°C
    - 过程等级:PCT 绝缘部分最大 260°C(根据 J-STD-020C),PBT 绝缘版本最大 191°C(仅限波峰焊接工艺)
    - 湿度敏感度等级:1(根据 J-STD-020C)仅 PCT 绝缘版本
    - UL 文件编号:E680803

    产品特点和优势


    - 堆叠式连接:便于电路板的分层布局和连接。
    - 多电镀选项:提供锡铅或金电镀选择,以满足不同的应用需求。
    - 焊盘支撑:有助于生产中的波峰焊接过程,提高生产效率。
    - 板子固定功能:提供板子固定功能,增强连接稳固性。

    应用案例和使用建议


    3M™ Pin Strip Header 在许多工业控制系统和通信设备中得到广泛应用。例如,在汽车电子控制单元(ECU)中,它们用于连接各种传感器和执行器。对于此类应用,建议在安装前检查孔径和针间距是否符合推荐要求,以确保最佳连接效果。同时,建议定期进行电气性能测试,以确保其可靠性和安全性。

    兼容性和支持


    3M™ Pin Strip Header 与市面上大多数标准的 PCB 板兼容。制造商提供全面的技术支持,包括详细的订购信息、安装指南和技术文档,以帮助用户正确使用该产品。如有任何技术问题或需要更换配件,可通过提供的联系电话联系技术支持团队。

    常见问题与解决方案


    - Q: 连接后信号不稳定?
    - A: 检查孔径和针间距是否符合推荐要求,确保焊接质量。
    - Q: 产品出现过热现象?
    - A: 确认环境温度是否超出规定的温度范围,检查散热措施是否到位。
    - Q: 针脚容易脱落?
    - A: 使用板子固定功能加强连接稳固性。

    总结和推荐


    3M™ Pin Strip Header 是一款高性能、高可靠性的电子元器件,适合在多种环境中使用。它独特的堆叠连接能力和广泛的电气特性使其在市场上具有显著的竞争优势。我们强烈推荐此产品给需要高效可靠的内部连接解决方案的应用。

929400-01-20-RK参数

参数
排数 1
防护等级 -
额定电流 2.5A
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
针脚数 20pin
触头镀层厚度 - 配接 5.08μm
触头镀层 - 配接
颜色 黑色
长*宽*高 50mm*2.44mm*2.44mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929400-01-20-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929400-01-20-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929400-01-20-RK 929400-01-20-RK数据手册

929400-01-20-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
65+ $ 1.6642 ¥ 14.1457
200+ $ 1.5553 ¥ 13.2201
库存: 233
起订量: 65 增量: 1
交货地:
最小起订量为:65
合计: ¥ 919.47
