929665-09-20-I

厂牌: 3M
产品描述: 40pin 2.54mm 2 2.54mm Header,Push-Pull 2.5A 250nm 金 黑色 通孔安装 50.8mm*5.46mm*2.54mm
供应商型号: 3M156313-40-ND
供应商: Digi-Key
标准整包数: 1

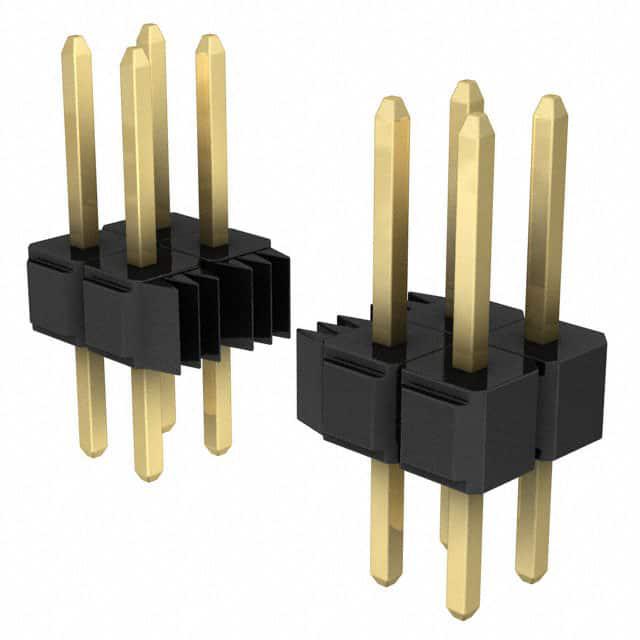

3M 矩形连接器 - 针座 - 公插针 929665-09-20-I

929665-09-20-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册概述

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 是一款用于电路板连接的电子元器件,广泛应用于工业控制、通信设备、计算机硬件和其他电子系统中。它支持单行和双行两种配置,可选择直角或直通引脚布局,提供了多种焊接尾部选项以适应不同的应用场景。

    2. 技术参数


    - 材料: 绝缘材料为玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT),具有UL 94V-0级别的阻燃性能,颜色为黑色。
    - 接触材料: 铜合金,带镀镍底层,厚度为50微米。
    - 电镀选项: 支持金、哑光锡或锡铅合金电镀。
    - 电流容量: 2.5安培。
    - 绝缘电阻: 大于5×10^9 欧姆(在500伏直流电压下)。
    - 耐压等级: 海拔标准下1500VRMS。
    - 温度范围: 工作温度为-40°C 至 +105°C。
    - 加工等级: 最大加工温度为260°C(PCT部件适用)。
    - 湿度敏感度等级: 级别1(符合J-STD-020C标准)。

    3. 产品特点和优势


    - 堆叠能力: 支持堆叠,增加了布线的灵活性。
    - 高可靠性: 使用了高温塑料和板上针保留功能,确保了长期稳定性和可靠性。
    - 多样化电镀选项: 提供多种电镀选择,提高了产品的适用性。
    - 高电流承载能力: 能够承载高达2.5安培的电流,适用于各种高负载应用场景。

    4. 应用案例和使用建议


    - 应用场景: 这类产品广泛应用于工业控制设备、通信设备、计算机硬件等。例如,在电信基站中,Pin Strip Header 可以用来连接多个电路板,实现高效的数据传输和控制。
    - 使用建议: 在安装过程中,需要确保针脚长度与孔径匹配,避免过度弯曲导致损坏。建议使用专业工具进行焊接,确保良好的电接触和机械稳定性。

    5. 兼容性和支持


    - 兼容性: 此产品与其他电子元器件和设备具有良好的兼容性,能够灵活地集成到不同的系统中。
    - 支持: 3M 提供详细的订购和技术支持信息,包括技术参数、使用手册等文档,以及销售热线和在线资源。

    6. 常见问题与解决方案


    - 问题1: 引脚安装时出现断裂。解决方案: 确保按照手册中的推荐孔径模式安装,使用适当的工具。
    - 问题2: 焊接后引脚松动。解决方案: 确保焊接温度和时间控制得当,避免过度加热导致材料损坏。

    7. 总结和推荐


    3M™ Pin Strip Header Single and Dual Row 在可靠性和功能性方面表现出色,适合在多种应用场景中使用。通过其多样化的设计选项和高性能指标,它在高要求的电子系统中表现出色。总体来说,我强烈推荐这款产品给需要高性能电子连接解决方案的工程师和技术专家。

929665-09-20-I参数

参数
针脚数 40pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层 - 配接
颜色 黑色
类型 Header,Push-Pull
触头镀层厚度 - 配接 250nm
防护等级 -
额定电流 2.5A
长*宽*高 50.8mm*5.46mm*2.54mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929665-09-20-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-09-20-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-09-20-I 929665-09-20-I数据手册

929665-09-20-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.3204 ¥ 78.7574
10+ $ 8.0798 ¥ 67.6175
100+ $ 7.2209 ¥ 60.4301
500+ $ 6.05 ¥ 50.6307
1000+ $ 5.3474 ¥ 44.751
库存: 179
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 78.75
