N7G24-A0B2-RA-00-0HT

厂牌: 3M
产品描述: Connector 24pin 正常,标准-顶部 CFast - Type I,II 标准安装,贴片安装,顶部安装 48.5mm(长度)*39.23mm(高度)
供应商型号: N7G24-A0B2-RA-00-0HT
供应商: 国内现货
标准整包数: 1

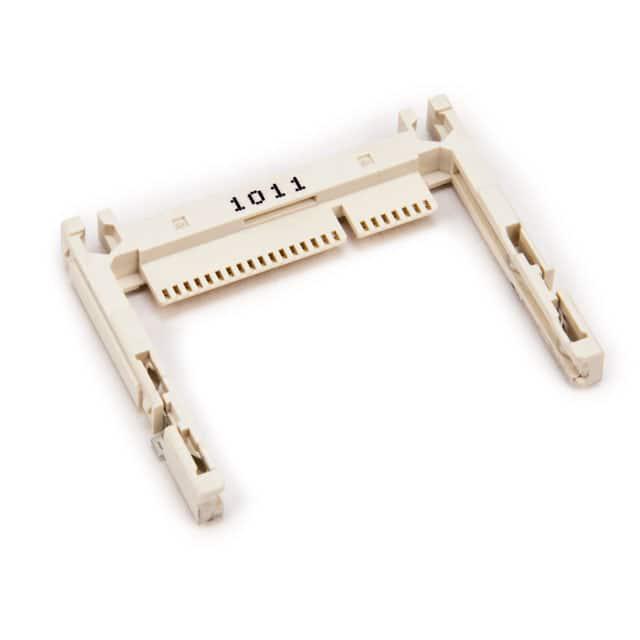

3M 存储器连接器 - PC 卡插槽 N7G24-A0B2-RA-00-0HT

N7G24-A0B2-RA-00-0HT概述

    3M™ Connector for CFast™ Card 7G24 系列技术手册

    1. 产品简介


    3M™ Connector for CFast™ Card 7G24 系列是一种专为CFast™卡设计的高性能连接器。该系列连接器适用于各种需要高速数据传输和高可靠性的应用场景,广泛应用于嵌入式系统、工业自动化、监控系统、医疗设备等领域。该连接器具有坚固耐用、易于安装的特点,能够确保数据传输的稳定性和可靠性。

    2. 技术参数


    - 物理特性
    - 绝缘材料:高温热塑性塑料
    - 阻燃等级:UL 94V-0
    - 颜色:象牙白
    - 接触点
    - 材料:铜合金
    - 终端电镀:底层镀镍 80 微英寸(2.03 微米)以上,焊接区域镀金 15 或 30 微英寸(0.38 或 0.76 微米)以上,尾部镀锡 100 微英寸(2.54 微米)以上
    - 电气特性
    - 电流容量:每针 1.5 安培
    - 绝缘电阻:在 500 VAC 下达到 100 兆欧姆
    - 耐压值:500 VAC 持续 1 分钟
    - 环境特性
    - 温度范围:-40°C 至 85°C
    - 工艺温度:最大 260°C(符合 J-STD-020C 标准)
    - 潮湿敏感度:1 级(符合 J-STD-020C 标准)

    3. 产品特点和优势


    - 兼容性强:7G24 系列连接器可以与 CFast™ Type I 和 Type II 卡相匹配,确保了广泛的适用性。
    - 易用性高:扩展导轨使卡插入更加准确和方便,且表面贴装焊接脚便于自动放置和回流焊接。
    - 可选组件:用户可以选择预装配或单独购买卡扣和卡锁,提高了灵活性。
    - 稳固可靠:集成侧焊片与接地功能可以防止卡片在弹出过程中“飞出”,保证连接的稳定性。
    - 符合标准:满足 CFast™ 标准要求,确保了与现有系统的兼容性和可靠性。

    4. 应用案例和使用建议


    - 嵌入式系统:可用于高端嵌入式系统中,例如数据采集、实时控制等应用。
    - 工业自动化:在工业自动化设备中,确保数据传输的稳定性和可靠性。
    - 医疗设备:确保设备的连续运行和数据的安全传输。
    - 建议:在安装时,确保正确连接电源,并注意温度范围以避免过热。对于需要更高稳定性的场合,建议选择带有 2mm 立柱的高度版本。

    5. 兼容性和支持


    - 兼容性:该连接器与所有符合 CFast™ 标准的设备兼容,保证了在不同设备间的通用性。
    - 支持:提供电话和技术文档支持,可在官方网站上找到详细的安装和维护指南。

    6. 常见问题与解决方案


    - Q:如何确定正确的连接器配置?
    - A:根据具体的应用需求选择合适的产品型号,参考产品手册中的订购信息进行配置。
    - Q:如何正确处理回流焊接?
    - A:遵循制造商提供的焊接温度指导,并使用合适的焊接设备进行操作。
    - Q:如果卡片不能正确插入怎么办?
    - A:检查连接器和卡片之间的接触点是否清洁,确保没有灰尘或异物阻碍。

    7. 总结和推荐


    3M™ Connector for CFast™ Card 7G24 系列是一款高性能、可靠且易于安装的连接器。其具备广泛的兼容性、稳定的性能和易用性,适合各种高端应用场合。考虑到其在技术参数上的优势和广泛的适用性,强烈推荐使用此款连接器。

N7G24-A0B2-RA-00-0HT参数

参数
卡类型 CFast - Type I,II
安装特性 正常,标准-顶部
板上高度 -
针脚数 24pin
类型 Connector
长*宽*高 48.5mm(长度)*39.23mm(高度)
安装方式 标准安装,贴片安装,顶部安装
零件状态 在售
包装方式 托盘

N7G24-A0B2-RA-00-0HT厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

N7G24-A0B2-RA-00-0HT数据手册

厂牌 PDF简要描述 下载
3M 存储器连接器 - PC 卡插槽 3M N7G24-A0B2-RA-00-0HT N7G24-A0B2-RA-00-0HT数据手册

N7G24-A0B2-RA-00-0HT封装设计

查看详情并下载
Symbol
Footprint
3D Model
