N7E50-E516PK-30

厂牌: 3M
产品描述: Connector 50pin 正常,标准-顶部 4mm CompactFlash - Type I 标准安装,贴片安装,顶部安装 48mm(长度)*15.6mm(高度)
供应商型号: UA-N7E50-E516PK-30
供应商: 海外现货
标准整包数: 1

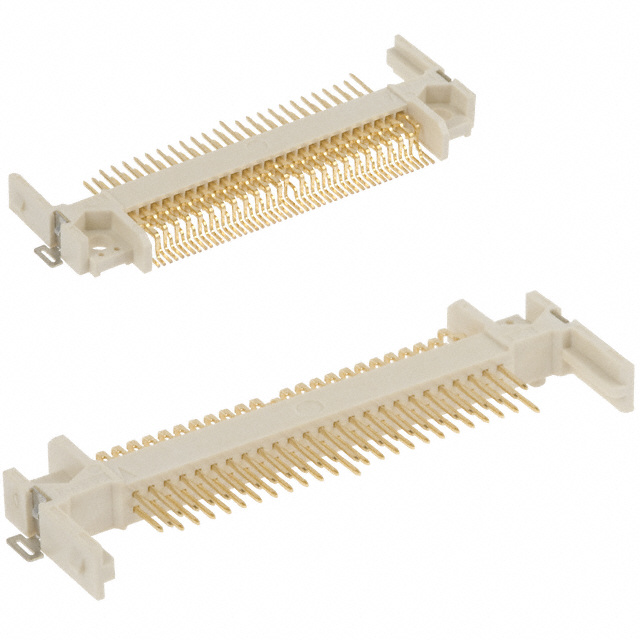

3M 存储器连接器 - PC 卡插槽 N7E50-E516PK-30

N7E50-E516PK-30概述

    3M™ CF Card Header 技术手册解析

    产品简介


    3M™ CF Card Header 是一款紧凑型闪存卡连接器,适用于Type I CompactFlash接口。这款低轮廓表面贴装连接器广泛应用于数码相机、便携式存储设备和其他需要高速数据传输的电子设备中。

    技术参数


    - 物理参数
    - 高度:4.0 mm(低轮廓)
    - 接触点材料:铜合金
    - 绝缘材料:液晶聚合物 (LCP)
    - 端子布局:单排,间距0.635 mm
    - 端子数量:50
    - 连接方式:表面贴装
    - 极化选项:提供
    - 引脚类型:检测(25, 26),通用(其他所有引脚),电源(1, 13, 38和50)
    - 电气参数
    - 电流额定值:0.5 A
    - 绝缘电阻:>1 × 10⁹ Ω(500 VDC条件下)
    - 耐压能力:500 VRMS(海平面条件)
    - 温度范围:-55°C 至 +85°C
    - 加工温度:最大260°C(符合J-STD-020C标准)
    - 环境参数
    - 符合CFA标准
    - 阻燃等级:UL 94V-0
    - 工作温度:-55°C至+85°C

    产品特点和优势


    - 紧凑设计:低轮廓设计,节省空间,适用于各种便携设备。
    - 高性能:符合CFA标准,具有高绝缘电阻和耐压能力,确保稳定可靠的数据传输。
    - 热稳定性:能在宽泛的温度范围内正常工作,并具备良好的热稳定性能。
    - 环保合规:产品符合欧盟RoHS指令及中国RoHS要求,绿色环保。
    - 易于操作:提供弹出式选择,方便快速安装和拆卸。

    应用案例和使用建议


    - 数码相机:适合作为摄像设备内部存储扩展插槽,支持高速数据读写。
    - 便携式存储设备:用于移动硬盘等设备中,提供稳定可靠的存储解决方案。
    - 医疗设备:在医疗设备中使用时,需注意其温度和湿度环境的影响,建议进行额外防护处理。
    - 建议:使用时要确保正确插入并锁定,避免误插造成损坏;定期清洁端子以保持良好接触。

    兼容性和支持


    - 兼容性:与CompactFlash标准兼容,适用于各类Type I CompactFlash设备。
    - 技术支持:3M公司提供专业的技术支持和售后服务,如有疑问或问题,可随时联系销售和技术支持部门。

    常见问题与解决方案


    - 问题1:无法插入CompactFlash卡
    - 解决方案:检查插槽是否有灰尘或异物阻碍,确保卡完全对准并轻轻按下。

    - 问题2:数据传输不稳定
    - 解决方案:检查接触点是否有氧化或腐蚀现象,清洁端子并重新插入CompactFlash卡。

    - 问题3:连接器过热
    - 解决方案:确认设备的工作环境在推荐范围内,避免高温环境下长时间运行。

    总结和推荐


    3M™ CF Card Header 在紧凑型闪存卡连接器市场中表现出色,具有高度的可靠性、耐用性和环境适应性。无论是作为消费类电子产品还是工业级设备的核心组件,它都能提供出色的性能和便捷的操作体验。强烈推荐给需要高性能、小尺寸存储解决方案的开发者和制造商。

N7E50-E516PK-30参数

参数
卡类型 CompactFlash - Type I
安装特性 正常,标准-顶部
板上高度 4mm
针脚数 50pin
类型 Connector
长*宽*高 48mm(长度)*15.6mm(高度)
安装方式 标准安装,贴片安装,顶部安装
应用等级 工业级
零件状态 在售
包装方式 托盘

N7E50-E516PK-30厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

N7E50-E516PK-30数据手册

厂牌 PDF简要描述 下载
3M 存储器连接器 - PC 卡插槽 3M N7E50-E516PK-30 N7E50-E516PK-30数据手册

N7E50-E516PK-30封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.4625 ¥ 62.5358
20+ $ 7.4125 ¥ 62.1168
81+ $ 7.2875 ¥ 61.0693
219+ $ 6.875 ¥ 57.6125
库存: 228
起订量: 17 增量: 100
交货地:
最小起订量为:1
合计: ¥ 62.53
