929838-01-04

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 8pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929838-01-04
供应商: 国内现货
标准整包数: 1

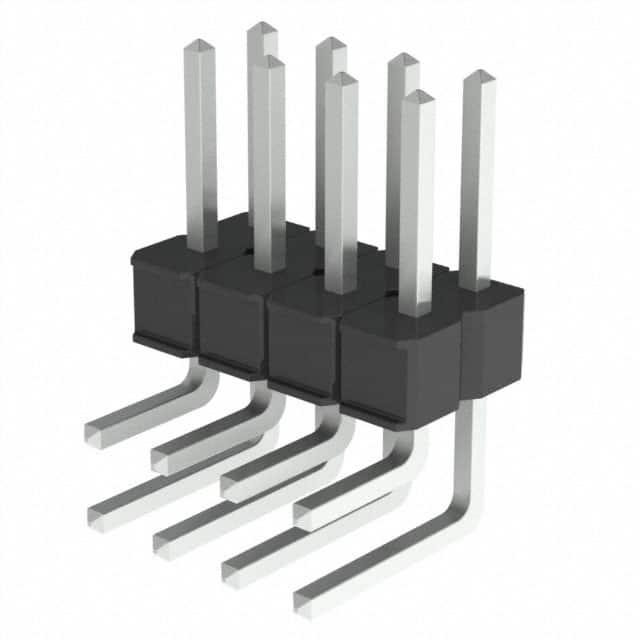

3M 矩形连接器 - 针座 - 公插针 929838-01-04

929838-01-04概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    产品简介


    3M™ Pin Strip Header 单行和双行系列产品是专为各种电子连接器应用设计的。这些插针条形接头具有 .100 英寸(2.54 毫米)和 .235 英寸/.318 英寸(6.00 毫米/8.08 毫米)的配对长度,提供直角和直插式两种安装方式,尾部为焊锡型。它们广泛应用于汽车、工业控制、通信设备以及其他需要可靠电气连接的应用领域。

    技术参数


    - 物理属性:
    - 绝缘材料:玻璃填充聚酯(PBT)或耐高温(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:底层 50 微英寸(1.27 微米)镍,焊锡区域和焊锡尾部镀层可选(金、哑光锡、锡铅合金)
    - 电气属性:
    - 电流额定值:2.5 安培
    - 绝缘电阻:在 500 VDC 下 > 5 × 10^9 欧姆
    - 耐压:海平面 1500 VRMS
    - 环境属性:
    - 温度范围:-40°C 至 +105°C
    - 工艺等级:仅 PCT 部件通过 260°C(按 J-STD-020C)
    - 湿度敏感度级别:一级(按 J-STD-020C)

    产品特点和优势


    1. 堆叠能力:可实现多个插针条形接头之间的堆叠,适用于复杂的多层板设计。
    2. 多种镀层选项:金、哑光锡或锡铅合金,以满足不同应用需求。
    3. 高温塑料:采用耐高温 PCT 塑料,适合波峰焊或红外回流焊接。
    4. 焊盘间隔:设有焊盘间隔,方便波峰焊接。
    5. 板载插针固定功能:可选板载插针固定功能,增强可靠性。
    6. 符合多项认证:符合欧盟和中国 RoHS 等环保标准。

    应用案例和使用建议


    - 单行和双行插针条形接头的应用:这些插针条形接头广泛用于电路板之间的连接,特别适合需要高密度连接的应用,如工业控制板和通信模块。
    - 使用建议:在焊接时,确保正确的孔径和位置,避免焊接时产生短路或接触不良。对于需要高可靠性的应用,建议使用板载插针固定功能。

    兼容性和支持


    - 兼容性:该插针条形接头设计灵活,可与其他 3M 系列连接器兼容。
    - 技术支持:提供全面的技术支持和售后服务,包括产品咨询、销售和技术支持热线:800-225-5373。

    常见问题与解决方案


    - 问题一:焊接过程中出现虚焊。
    - 解决方案:确保正确的焊接温度和时间,使用合适的助焊剂,确保孔径和焊点位置正确。

    - 问题二:插针条形接头固定不稳。
    - 解决方案:选择带有板载插针固定功能的产品型号,或者在焊接前进行适当的机械加固。

    总结和推荐


    3M™ Pin Strip Header 单行和双行插针条形接头凭借其堆叠能力、多样化的镀层选项、高温塑料及板载插针固定功能,在复杂多层电路板设计中表现出色。其广泛的适用性和优良的环境适应性使其成为工业和通信领域中不可或缺的选择。强烈推荐在高可靠性要求的项目中使用该产品。
    以上内容涵盖了产品简介、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持、常见问题与解决方案以及总结和推荐,能够帮助用户全面了解并合理选用该产品。

929838-01-04参数

参数
防护等级 -
排数 2
触头镀层厚度 - 配接 2.54μm
触头镀层 - 配接 锡铅
间距-配接 2.54mm
类型 Header,Push-Pull
针脚数 8pin
额定电流 2.5A
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装

929838-01-04厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929838-01-04数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929838-01-04 929838-01-04数据手册

929838-01-04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
79+ $ 0.1778 ¥ 1.4811
395+ $ 0.1651 ¥ 1.3753
790+ $ 0.1549 ¥ 1.2907
库存: 25000
起订量: 338 增量: 1
交货地:
最小起订量为:79
合计: ¥ 117
