929647-05-01-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 1 1pin 2.5A 250nm 金 黑色 通孔安装 2.5mm*2.92mm*2.54mm
供应商型号: 929647-05-01-I
供应商: 国内现货
标准整包数: 1

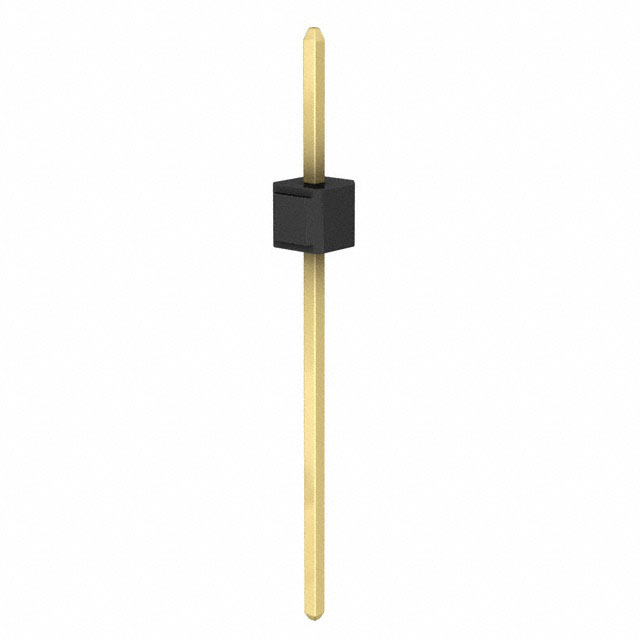

3M 矩形连接器 - 针座 - 公插针 929647-05-01-I

929647-05-01-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册概述

    产品简介


    3M™ Pin Strip Header 是一种单行和双行排针,用于连接不同电路板或设备。该产品适用于各种电气连接应用,广泛应用于计算机、通讯设备、工业控制系统、汽车电子及消费电子产品等领域。其独特的设计使其成为高可靠性连接的理想选择。

    技术参数


    - 绝缘材料: 玻璃填充聚对苯二甲酸丁酯(PBT)或高温聚对苯二甲酸环己烷二甲醇酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层选项: 镀金、半光泽锡、铅锡合金
    - 电流承载能力: 2.5A
    - 绝缘电阻: > 5 × 109 Ω @ 500 VDC
    - 耐压能力: 1500 VRMS
    - 温度范围: -40°C 至 +105°C
    - 加工等级: 最大191°C(仅适用于PBT绝缘版本),最大260°C(仅适用于PCT部件)

    产品特点和优势


    1. 堆叠功能: 支持多层级堆叠,增强系统灵活性。
    2. 镀层选择: 提供多种镀层选项,适应不同的应用需求。
    3. 高温塑料: 使用高温塑料,适合波峰焊和红外焊接。
    4. 焊接支撑: 设有焊接支撑以适应波峰焊。
    5. 引脚固定功能: 可选配引脚固定功能,增强机械稳定性。

    应用案例和使用建议


    - 单行应用: 如需要短距离信号传输或电源连接时。
    - 双行应用: 如需要更高的连接密度或复杂的信号布局时。
    - 建议: 在选择合适的引脚长度和镀层选项时,要根据实际应用需求进行配置,例如高频信号传输可能需要镀金,而普通应用可以选择锡铅合金镀层。

    兼容性和支持


    - 兼容性: 与各种标准PCB尺寸和设计兼容。
    - 支持服务: 提供详细的订购和安装指导,帮助客户更好地了解产品的使用和维护。

    常见问题与解决方案


    - 问题1: 引脚断裂
    - 解决方案: 确保切割时使用适当的工具,并避免过度施力。
    - 问题2: 连接不稳定
    - 解决方案: 确认焊接质量,并确保引脚和PCB孔匹配。

    总结和推荐


    3M™ Pin Strip Header 是一款可靠且灵活的连接解决方案,具有多样化的镀层选项和温度适应性。其堆叠功能和焊接支撑使其在复杂系统中表现出色。建议在多种应用场景中采用此产品,尤其是需要高可靠性和多种镀层选择的应用场合。
    综上所述,推荐在需要高性能、高可靠性连接的应用中使用3M™ Pin Strip Header,如需进一步技术支持可联系3M公司。

929647-05-01-I参数

参数
额定电流 2.5A
类型 Breakaway,Header,Push-Pull
间距-配接 -
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
排数 1
针脚数 1pin
长*宽*高 2.5mm*2.92mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-05-01-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-05-01-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-05-01-I 929647-05-01-I数据手册

929647-05-01-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
