929647-05-23-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 23pin 2.5A 250nm 金 黑色 通孔安装 58.4mm*2.92mm*2.54mm
供应商型号: 929647-05-23-I
供应商: 国内现货
标准整包数: 1

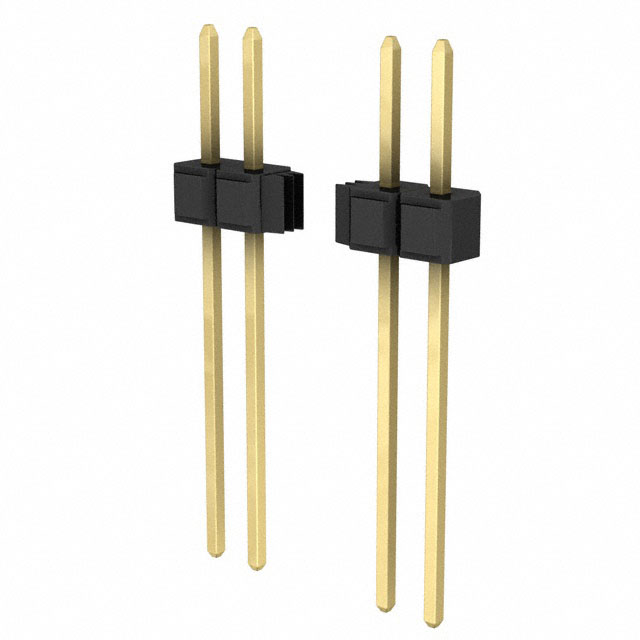

3M 矩形连接器 - 针座 - 公插针 929647-05-23-I

929647-05-23-I概述

    3M™ Pin Strip Header 单双排引脚技术手册

    产品简介


    3M™ Pin Strip Header 是一款适用于电子连接的单双排引脚系列产品,具有出色的电气特性和机械稳定性。它提供了多种配置选项,包括直角和水平安装方式,适合于不同应用领域的连接需求。这些引脚头广泛应用于工业自动化、通讯设备、计算机系统以及消费电子产品等领域,确保高效稳定的信号传输。

    技术参数


    - 绝缘材料:玻璃纤维增强聚酯(PBT)或耐高温聚对苯二甲酸乙二醇酯(PCT)
    - 可燃性等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触镀层:
    - 基底镀层:50 μ” [1.27 μm] 镍
    - 焊接区和焊锡尾部:金、无铅锡或锡铅镀层
    - 电气参数:
    - 电流容量:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω at 500 VDC
    - 耐压:1500 VRMS at 海平面
    - 环境参数:
    - 温度范围:-40°C 到 +105°C
    - 工艺等级:260°C (J-STD-020C)
    - 潮湿敏感度等级:1 级 (J-STD-020C)
    - UL 文件号:E680803

    产品特点和优势


    1. 多种配置选择:提供直角和水平安装方式,满足不同应用场景的需求。
    2. 镀层选项:提供金、无铅锡和锡铅镀层选项,确保与多种电路板的兼容性。
    3. 高可靠性:采用高耐热塑料材质,支持波峰焊接或红外焊接工艺,具有优良的抗老化性能。
    4. 设计特点:支持板端引脚固定功能,提高连接可靠性。

    应用案例和使用建议


    应用案例:
    - 在自动化生产线中,用于连接控制板和传感器,确保稳定的数据传输。
    - 在通信设备中,用于连接电路板,提供可靠的信息交换通道。
    使用建议:
    - 在使用时,根据具体的应用需求选择合适的镀层类型,以保证最佳的电气性能。
    - 在波峰焊接过程中,确保焊接温度符合工艺要求,避免因过高的焊接温度导致引脚损坏。

    兼容性和支持


    3M™ Pin Strip Header 与市面上大多数电路板和电子设备兼容。3M公司提供了详尽的技术文档和专业支持,客户可以通过电话800-225-5373获取技术支持和订购信息。

    常见问题与解决方案


    - 问题:引脚固定效果不佳。
    - 解决方案:更换为带有板端引脚固定功能的型号(例如:将 "9X9" 改为 "9R9")。
    - 问题:引脚出现腐蚀现象。
    - 解决方案:检查镀层类型并更换为更耐腐蚀的镀层(如金镀层)。

    总结和推荐


    3M™ Pin Strip Header 是一款设计精良且应用广泛的电子连接器。其卓越的电气性能、可靠的机械结构以及丰富的配置选项使其在众多应用场景中表现出色。强烈推荐使用此产品,特别是在需要高可靠性连接的场合。

929647-05-23-I参数

参数
防护等级 -
间距-配接 2.54mm
针脚数 23pin
颜色 黑色
触头镀层 - 配接
额定电流 2.5A
排数 1
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 250nm
长*宽*高 58.4mm*2.92mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-05-23-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-05-23-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-05-23-I 929647-05-23-I数据手册

929647-05-23-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 3.01 ¥ 25.0733
25+ $ 2.795 ¥ 23.2824
50+ $ 2.623 ¥ 21.8496
库存: 1980
起订量: 20 增量: 1
交货地:
最小起订量为:5
合计: ¥ 125.36
