929836-04-23

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 46pin 2.5A 2.54μm 锡铅 通孔安装
供应商型号: 929836-04-23
供应商: 国内现货
标准整包数: 1

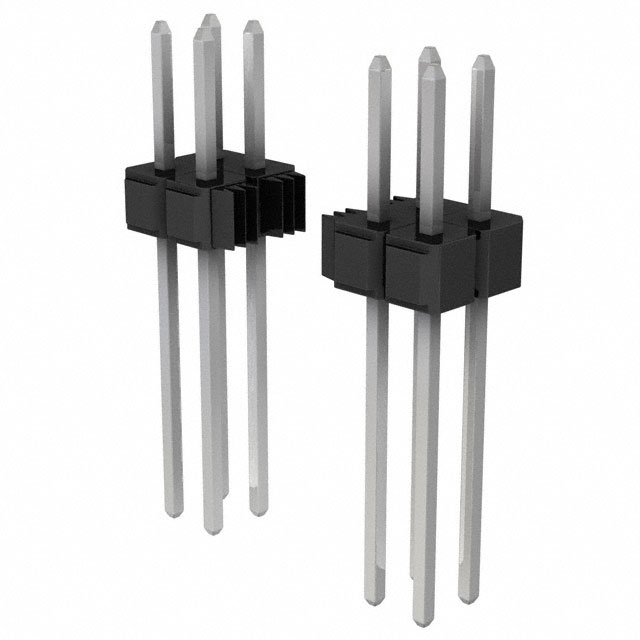

3M 矩形连接器 - 针座 - 公插针 929836-04-23

929836-04-23概述

    3M™ Pin Strip Header 929 Series 技术手册解析

    产品简介


    3M™ Pin Strip Header 929系列是一种适用于单排和双排连接器的应用电子元件。这些引脚条具有直角和直插式尾部选项,支持金、哑光锡和锡铅电镀。此系列产品设计用于波峰焊和红外焊接工艺,具备高耐热塑料外壳,并且提供针座固定选项。它们广泛应用于计算机、通信设备、消费电子产品等领域。

    技术参数


    | 参数 | 描述 |

    | 绝缘材料 | 玻璃纤维增强聚酯(PBT)或高温聚酯(PCT) |
    | 火焰等级 | UL 94V-0 |
    | 颜色 | 黑色 |
    | 接触材料 | 铜合金 |
    | 电镀层 | 下镀层:50微英寸(1.27微米)镍 |
    | 最大电流 | 2.5安培 |
    | 绝缘电阻 | 大于5×10^9 欧姆 @ 500 VDC |
    | 耐压 | 海拔下1500 Vrms |
    | 温度范围 | -40°C 至 +105°C |
    | 工艺温度 | PCT零件为260°C(按J-STD-020C) |
    | 湿度敏感等级 | 按J-STD-020C的PCT零件为1级 |

    产品特点和优势


    1. 堆叠兼容性:允许通过多个层级增加设备密度。
    2. 多种电镀选项:提供金、哑光锡和锡铅电镀选择,满足不同应用场景需求。
    3. 高耐热材料:采用高耐热塑料,适用于波峰焊和红外焊接工艺。
    4. 焊垫间距:标准焊垫间距符合行业规范。
    5. 引脚固定选项:可选配板上引脚固定功能,提高装配稳定性。
    6. 化学合规性:提供了详细的化学品合规性信息,确保产品符合各种国际安全标准。

    应用案例和使用建议


    3M™ Pin Strip Header 929系列非常适合于需要高密度连接和可靠性的应用场合,如服务器、路由器、交换机、打印机和显示器等。在组装过程中,可以按照推荐的焊盘布局进行安装,以确保焊接质量和长期可靠性。对于大规模生产,建议使用自动化焊接设备,以提高效率和一致性。

    兼容性和支持


    - 兼容性:与大多数常用焊接工艺和设备兼容,包括波峰焊和红外焊接。
    - 支持:提供详细的订购信息和售后支持,用户可通过拨打800-225-5373获取更多信息。

    常见问题与解决方案


    1. 焊接质量问题:检查焊盘布局是否符合推荐标准,调整焊接参数以优化焊接效果。
    2. 接触不良:确保所有连接器都正确安装并锁紧,重新焊接可能导致松动的焊点。
    3. 电镀层磨损:确认电镀层的选择是否适合应用环境,定期检查电镀层状况。

    总结和推荐


    3M™ Pin Strip Header 929系列凭借其高可靠性、多样化的电镀选项以及优秀的耐热性能,在电子制造行业中表现出色。它在复杂多变的应用场景中展现出强大的适应能力,是值得推荐的高品质电子元件。

929836-04-23参数

参数
颜色 -
排数 2
触头镀层厚度 - 配接 2.54μm
类型 Header,Push-Pull
间距-配接 2.54mm
针脚数 46pin
触头镀层 - 配接 锡铅
额定电流 2.5A
防护等级 -
安装方式 通孔安装
包装方式 散装

929836-04-23厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929836-04-23数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929836-04-23 929836-04-23数据手册

929836-04-23封装设计

查看详情并下载
Symbol
Footprint
3D Model
