929710-10-09

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 18pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929710-10-09
供应商: 国内现货
标准整包数: 1

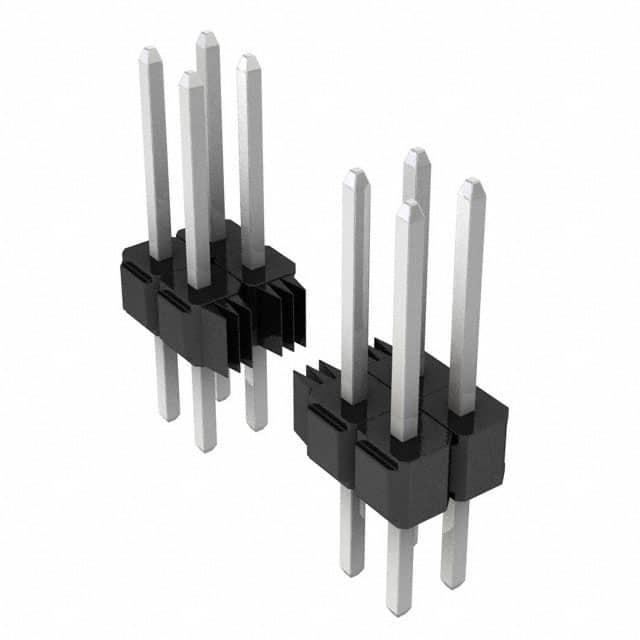

3M 矩形连接器 - 针座 - 公插针 929710-10-09

929710-10-09概述

    3M™ Pin Strip Header 单双排针连接器 929 系列技术手册

    产品简介


    3M公司是一家在电子元器件行业中享有盛誉的企业,其推出的3M™ Pin Strip Header 单双排针连接器 929系列是一种高可靠性、多功能的电子元器件。该产品主要用于各类电子设备间的信号传输,适用于单双排针的应用场景。主要功能包括信号传输、电路连接等,广泛应用于消费电子、工业控制、通信设备等多个领域。

    技术参数


    - 物理参数:
    - 绝缘材料:玻璃填充聚酯(PBT)或高温塑料(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:
    - 接触材料:铜合金
    - 电镀方式:底部镍层(50μ英寸 [1.27μm]),顶部金、无光泽锡或锡铅选项
    - 电气参数:
    - 电流承载能力:2.5A
    - 绝缘电阻:> 5×10^9Ω (500VDC)
    - 耐压:1500VRMS(海平面)
    - 环境参数:
    - 工作温度范围:-40°C至+105°C
    - 加工耐温等级:PCT部件最高为260°C(J-STD-020C标准),PBT绝缘版本最高为191°C
    - 潮湿敏感度等级:1级(J-STD-020C标准)
    - UL文件号:E680803

    产品特点和优势


    - 可堆叠设计:允许多个连接器叠放,方便空间利用。
    - 多种电镀选择:提供金、无光泽锡、锡铅等多种电镀选项,以满足不同应用需求。
    - 高温塑料:适用于波峰焊或红外焊接,确保在恶劣环境下的可靠连接。
    - 焊盘支撑:为波峰焊接提供焊盘支撑,确保焊接质量。
    - 板针固定特性:可选板针固定特性,增强稳定性。
    - 符合RoHS规范:全面遵守欧盟RoHS指令,绿色环保。

    应用案例和使用建议


    3M™ Pin Strip Header 单双排针连接器 929系列广泛应用于各种电子设备间信号传输,如:
    - 消费电子产品:手机、平板电脑等。
    - 工业控制设备:PLC控制器、工业自动化设备。
    - 通信设备:路由器、交换机等网络设备。
    使用建议:
    - 在进行波峰焊接时,确保使用焊盘支撑以获得良好的焊接效果。
    - 根据具体应用场景选择合适的电镀方式(金、无光泽锡或锡铅),以确保最佳的电气性能和耐用性。

    兼容性和支持


    - 兼容性:该产品兼容多种电子设备,适用于各种接口连接场景。
    - 技术支持:如有需要,可联系3M公司获取进一步的技术支持和售后服务,电话:800-225-5373。

    常见问题与解决方案


    1. Q:如何确定正确的孔径和布局?
    - A:请参考附录中的孔径布局图,根据具体产品型号选择相应的孔径尺寸。
    2. Q:如何处理焊接过程中的质量问题?
    - A:确保焊接过程中使用适当的焊盘支撑,以避免焊点不均匀或虚焊问题。
    3. Q:如果发现产品不符合RoHS要求怎么办?
    - A:请联系3M公司售后服务部门,提供详细的产品批次信息以便追溯和替换。

    总结和推荐


    综上所述,3M™ Pin Strip Header 单双排针连接器 929系列是一款设计精良、性能稳定的产品,适用于各种高可靠性应用场景。其丰富的电镀选项和符合RoHS规范的特点使其成为市场上颇具竞争力的选择。推荐用于对连接可靠性要求较高的电子设备中,特别是在工业控制、通信等领域具有广泛应用前景。
    希望以上内容能帮助您更好地了解并使用3M™ Pin Strip Header 单双排针连接器 929系列。如需更多技术支持,请随时联系我们。

929710-10-09参数

参数
排数 2
触头镀层 - 配接 锡铅
额定电流 2.5A
间距-配接 2.54mm
针脚数 18pin
类型 Header,Push-Pull
颜色 黑色
防护等级 -
触头镀层厚度 - 配接 2.54μm
安装方式 通孔安装
零件状态 停产
包装方式 散装

929710-10-09厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929710-10-09数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929710-10-09 929710-10-09数据手册

929710-10-09封装设计

查看详情并下载
Symbol
Footprint
3D Model
