929665-09-16-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 32pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: TS-929665-09-16-I
供应商: 海外现货
标准整包数: 2

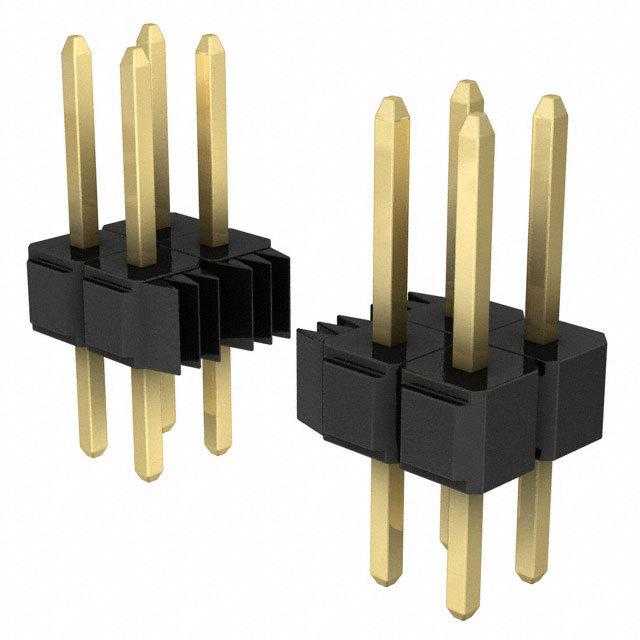

3M 矩形连接器 - 针座 - 公插针 929665-09-16-I

929665-09-16-I概述

    3M™ Pin Strip Header Single and Dual Row 929 系列技术手册

    产品简介


    3M™ Pin Strip Header 单行及双行系列是一款适用于电路板连接的高性能电子元器件。该产品提供了直角和直插两种尾部选项,并具有金、磨砂锡、锡铅合金等多种电镀选择。这些特点使其成为需要高度可靠连接的应用领域的理想选择。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 触点材料:铜合金
    - 触点电镀:50 微英寸镍(底层),金、磨砂锡或锡铅合金
    - 电气参数:
    - 电流承载能力:2.5 安培
    - 绝缘电阻:> 5 x 10^9 欧姆 @ 500 V 直流
    - 耐压:1500 VRMS
    - 环境参数:
    - 温度范围:-40°C 至 +105°C
    - 工艺温度:260°C(仅适用于 PCT 部件)
    - 湿度敏感等级:1 级(J-STD-020C 标准)

    产品特点和优势


    - 堆叠功能:允许多个部件堆叠以满足高密度布线需求。
    - 多样化的电镀选择:可根据应用需求选择金、磨砂锡或锡铅合金电镀。
    - 高温塑料:适用于波峰焊接或红外焊接工艺。
    - 焊料支架:专为波峰焊接设计。
    - 引脚固定功能:可选的板级引脚保持特性,提高稳定性。
    - 化学合规信息:提供详细的化学合规信息(见附录 RIA)。

    应用案例和使用建议


    - 应用示例:用于工业控制设备、汽车电子系统、医疗设备等高可靠性应用。
    - 使用建议:确保安装过程中遵循推荐的孔径图案,以保证最佳电气性能和机械稳定性。针对不同尾部类型(直插和直角)进行适当的焊接操作。

    兼容性和支持


    - 兼容性:与其他标准规格的 PCB 连接器相兼容,易于集成。
    - 支持和服务:由专业团队提供技术支持,包括设计咨询、现场服务和售后服务。

    常见问题与解决方案


    - 问题1:安装后接触不良
    - 解决方案:检查触点电镀是否符合要求,确认孔径图案正确。
    - 问题2:焊接不牢固
    - 解决方案:使用合适的焊接工艺(波峰焊或红外焊),并确保焊接温度达到标准。
    - 问题3:无法通过波峰焊接
    - 解决方案:确保焊接温度达到 260°C,同时检查焊料支架的设计。

    总结和推荐


    3M™ Pin Strip Header 单行及双行系列是一款性能优越、适用范围广的电子元器件。其多样化的设计选择、可靠的电气和机械性能使其非常适合高可靠性应用场合。对于寻求高质量连接解决方案的工程师和设计师来说,这是一个值得推荐的产品。
    通过上述详细的技术参数和使用指南,我们相信3M™ Pin Strip Header 系列产品能够为各类电子应用提供可靠的连接解决方案。

929665-09-16-I参数

参数
排数 2
额定电流 2.5A
防护等级 -
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
类型 Header,Push-Pull
颜色 黑色
触头镀层 - 配接
针脚数 32pin
安装方式 通孔安装
零件状态 在售

929665-09-16-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-09-16-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-09-16-I 929665-09-16-I数据手册

929665-09-16-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 7.488 ¥ 63.648
100+ $ 6.384 ¥ 54.264
500+ $ 5.3808 ¥ 45.7368
1000+ $ 4.7082 ¥ 40.0197
库存: 0
起订量: 32 增量: 1
交货地:
最小起订量为:10
合计: ¥ 0
