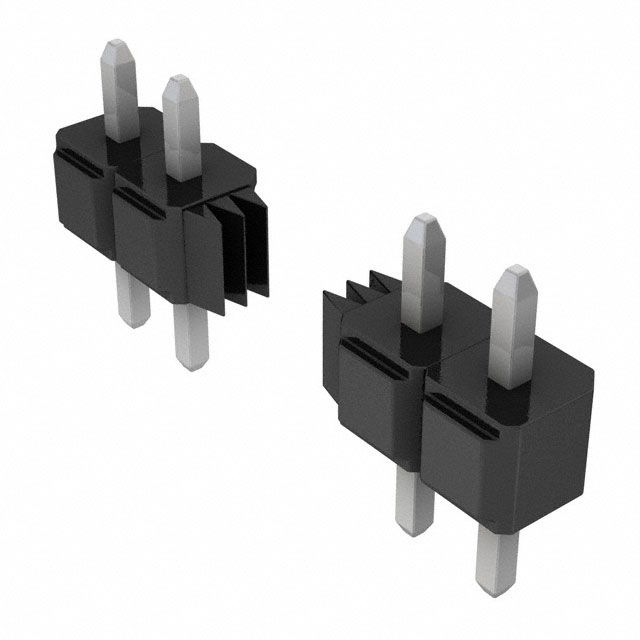

929800-01-29

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 29pin 2.5A 2.54μm 锡铅 通孔安装
供应商型号: 929800-01-29
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929800-01-29

929800-01-29概述

    3M™ Pin Strip Header 技术手册综述

    1. 产品简介


    3M™ Pin Strip Header 是一款适用于电路板紧密堆叠和高效焊接的高性能连接器。此系列连接器具备低轮廓设计,可以容纳直插式焊尾,并提供了几种不同的插针配置,满足多样化的应用需求。该产品广泛应用于通信、消费电子和工业控制等领域。

    2. 技术参数


    - 物理特性
    - 绝缘材料:玻璃填充聚对苯二甲酸丁二醇酯(PBT)或聚对苯二甲酰胺(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触特性
    - 接触材料:铜合金
    - 接触镀层:镍下镀层 50 μm [1.27 μm],焊尾镀层见订购信息
    - 电气特性
    - 电流承载能力:2.5 A
    - 绝缘电阻:≥ 5 × 10^9 Ω @ 500 VDC
    - 耐压强度:1500 VRMS 在海平面
    - 环境适应性
    - 温度范围:-40°C 至 +105°C
    - 生产过程温度:PCT绝缘体为260°C,按J-STD-0标准
    - 潮湿敏感级别:仅PCT绝缘体为1级,按J-STD-020C标准

    3. 产品特点和优势


    - 低轮廓设计:适合紧密堆叠的电路板设计。
    - 便于生产:具备支撑焊接的焊脚,方便进行波峰焊和板清洁。
    - 稳固性:提供板上引脚保持特性,确保连接稳固。
    - 高可靠性:满足严格的阻燃和绝缘要求,适用多种严苛的工作环境。

    4. 应用案例和使用建议


    3M™ Pin Strip Header 主要用于各种需要紧密电路板堆叠的应用,如小型化电子设备、手持通讯设备、工业控制系统等。使用建议如下:
    - 确保焊盘布局精确,避免偏移导致的电气连接问题。
    - 建议采用波峰焊工艺以保证焊点质量。
    - 考虑环境因素,如温度和湿度,选择适当的绝缘材料以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:与多种电路板兼容,具体兼容性需参考详细技术手册。
    - 支持:3M公司提供全面的技术支持和保修服务,如有任何技术问题可随时联系技术支持团队。

    6. 常见问题与解决方案


    - 问题:焊接后引脚变形。
    - 解决方案:检查焊料量和焊接温度,调整至适当水平。
    - 问题:绝缘失效。
    - 解决方案:确保正确的材料选择和处理工艺,严格遵守生产规范。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header 具备多项独特优势,适合在多种紧凑型电子产品中使用。对于需要高度可靠且高效焊接的电路板堆叠应用,强烈推荐使用此款连接器。然而,在选购前,请仔细核对您的具体应用需求,以确保最佳性能表现。

929800-01-29参数

参数
排数 1
防护等级 -
额定电流 2.5A
间距-配接 2.54mm
颜色 -
针脚数 29pin
触头镀层厚度 - 配接 2.54μm
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接 锡铅
安装方式 通孔安装
零件状态 停产
包装方式 散装
