929710-10-07

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 14pin 2.5A 2.54μm 锡铅 黑色 通孔安装 17.8mm*5.46mm*2.54mm
供应商型号: 929710-10-07
供应商: 国内现货
标准整包数: 1

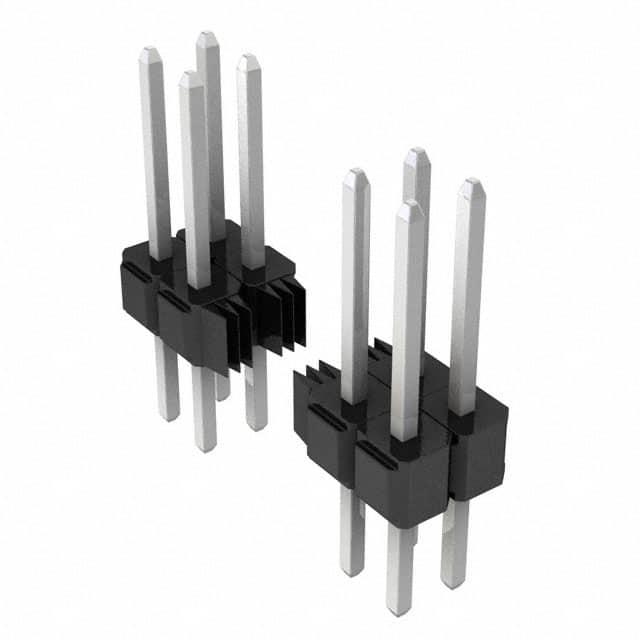

3M 矩形连接器 - 针座 - 公插针 929710-10-07

929710-10-07概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    1. 产品简介


    3M™ Pin Strip Header 单排和双排系列是一款高品质的电子连接器,适用于多种电路板连接需求。这些连接器提供了100mil (.100") 和235mil/.318" (.235"/.318") 的对接长度选项,可选直插式和90度弯角设计,配有焊锡尾部。这种连接器的主要功能是为电路板提供稳定的电气连接,支持堆叠式安装,以适应各种复杂的应用场景。
    应用领域:广泛应用于计算机、通信设备、工业控制、汽车电子等领域,适用于需要高可靠性连接的应用场合。

    2. 技术参数


    - 物理特性
    - 绝缘材料:玻璃纤维增强聚酯(PBT)或耐高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:
    - 底镀层:50µ”(1.27µm)镍
    - 擦拭区域和焊尾镀层:根据订购信息选择(金、哑光锡、锡铅合金选项)
    - 电气特性
    - 电流承载能力:2.5A
    - 绝缘电阻:5 × 10^9Ω @ 500V DC
    - 耐压值:1500 VRMS @ 海平面
    - 环境要求
    - 温度范围:-40°C 至 +105°C
    - 工艺温度:仅适用于PCT零件,最高绝缘温度260°C(J-STD-020C标准)
    - 潮湿敏感度级别:J-STD-020C标准,级别1
    - UL 文件编号:E680803

    3. 产品特点和优势


    - 堆叠功能:支持堆叠安装,可实现多层电路板间的连接。
    - 镀层选项:提供金、哑光锡和锡铅合金等多种镀层选择,满足不同应用需求。
    - 高温塑料:采用耐高温(PCT)塑料,适用于波峰焊接或红外焊接工艺。
    - 焊脚间隔:焊脚间隔设计有助于避免波峰焊接过程中的短路问题。
    - 板载固定功能:可选板载固定功能,确保连接器在电路板上的稳固性。

    4. 应用案例和使用建议


    - 计算机和服务器:用于服务器主板之间的连接,提供高速、可靠的信号传输。
    - 通信设备:用于通信设备内部各模块间的信号连接,保证数据传输的稳定性。
    - 工业控制设备:用于工业自动化系统中,确保复杂控制系统间的可靠连接。
    使用建议:
    - 在波峰焊接过程中,建议使用焊脚间隔设计,以防止短路。
    - 选择合适的镀层,根据具体应用场景的需求选择金、哑光锡或锡铅合金镀层。
    - 确保接头位置准确无误,以确保良好的电气接触。

    5. 兼容性和支持


    - 兼容性:与市场上常见的电路板设计兼容,适用于多种PCB设计。
    - 支持和维护:3M公司提供详尽的技术支持和售后服务,帮助客户解决在使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题:接头在焊接过程中发生变形。
    - 解决方案:选择合适的焊料和焊接工艺,避免过高的焊接温度导致变形。
    - 问题:电气连接不良。
    - 解决方案:确保接头位置正确,清洁干净后再进行焊接。
    - 问题:无法稳定堆叠。
    - 解决方案:检查堆叠件的尺寸公差,确保符合规定的标准。

    7. 总结和推荐


    综合评估:
    - 3M™ Pin Strip Header 单排和双排系列连接器具有卓越的电气性能、耐用性和可靠性,特别适用于高可靠性要求的应用场合。
    - 它们的设计和制造均符合严格的行业标准,包括UL认证,确保在恶劣环境中也能保持优异性能。
    - 多种镀层选项和堆叠功能使其具有广泛的适用性和灵活性。
    推荐使用:
    - 强烈推荐在高可靠性要求的应用场合使用这款连接器,如计算机、通信设备、工业控制设备等。对于需要在恶劣环境下保持稳定工作的设备,这款连接器无疑是理想的选择。

929710-10-07参数

参数
类型 Header,Push-Pull
颜色 黑色
针脚数 14pin
间距-配接 2.54mm
触头镀层厚度 - 配接 2.54μm
防护等级 -
排数 2
额定电流 2.5A
触头镀层 - 配接 锡铅
长*宽*高 17.8mm*5.46mm*2.54mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

929710-10-07厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929710-10-07数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929710-10-07 929710-10-07数据手册

929710-10-07封装设计

查看详情并下载
Symbol
Footprint
3D Model
