929665-01-14-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 28pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929665-01-14-I
供应商: 国内现货
标准整包数: 1

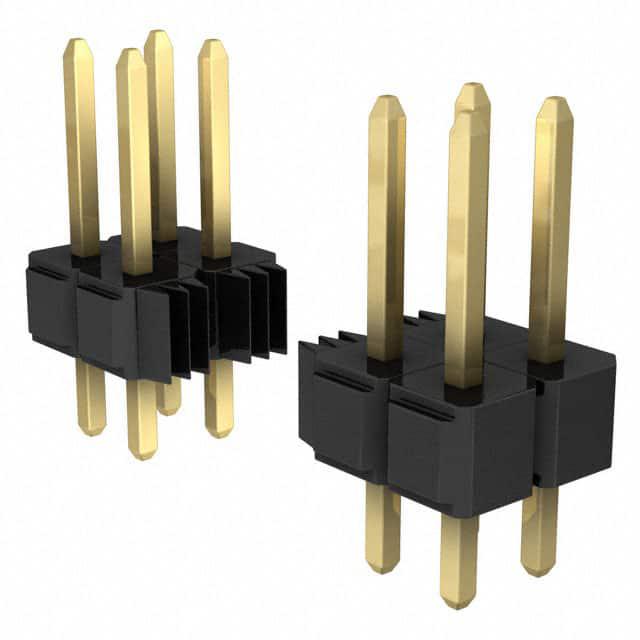

3M 矩形连接器 - 针座 - 公插针 929665-01-14-I

929665-01-14-I概述

    3M™ Pin Strip Header 单双排接线端子技术手册

    1. 产品简介


    3M™ Pin Strip Header 单双排接线端子是一款高品质的电子连接解决方案,适用于多种工业应用。该系列产品包括单排和双排两种版本,支持直角和直插式焊接尾部设计,适用于各种波峰焊和红外焊接工艺。该产品提供镀金、哑光锡和锡铅三种电镀选项,具有高温度塑料绝缘材料,可确保在恶劣环境下的可靠性和稳定性。

    2. 技术参数


    - 绝缘材料: 玻璃填充聚对苯二甲酸丁二醇酯(PBT)或高温度聚对苯二甲酸环己烷二甲醇酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 电镀材料:
    - 底镀层: 50 μ” [1.27 μm] 镍
    - 擦拭区域和焊尾: 可选镀金、哑光锡、锡铅
    - 电流承载能力: 2.5 A
    - 绝缘电阻: > 5 × 109 Ω at 500 VDC
    - 耐压: 1500 VRMS at 海平面
    - 温度范围: -40°C 至 +105°C
    - 工艺等级: PCT 部件为 260°C(符合 J-STD-020C 标准),最大绝缘体温度为 191°C(仅限焊波过程)
    - 湿度敏感等级: J-STD-020C 等级 1(仅限 PCT 部件)

    3. 产品特点和优势


    - 堆叠式设计: 支持多个模块堆叠安装,提高空间利用率。
    - 多样化的电镀选项: 提供镀金、哑光锡和锡铅三种选择,适应不同的应用需求。
    - 高温塑料绝缘: 高温塑料确保产品在恶劣环境下仍然保持稳定的性能。
    - 焊脚隔离设计: 专为波峰焊接设计的焊脚,提高了焊接效果。
    - 板针固定功能: 通过更改订购代码“9X9”到“9R9”,可以增加板针固定功能。

    4. 应用案例和使用建议


    - 应用案例: 常用于汽车电子、工业自动化、通信设备等领域,特别是在需要高密度连接和恶劣环境条件下的应用。
    - 使用建议:
    - 在设计电路板时,确保焊接孔直径符合推荐孔径模式,以保证良好的焊接效果。
    - 在焊接过程中使用正确的焊接参数,确保良好的焊接质量和可靠性。

    5. 兼容性和支持


    - 兼容性: 本产品适用于大多数标准PCB设计,可与其他常见的电子组件配合使用。
    - 支持: 3M公司提供详细的技术支持和售后服务,包括产品文档、安装指南和技术咨询。如需技术支持,可拨打免费电话:800-225-5373。

    6. 常见问题与解决方案


    - Q1: 如何确认产品的RoHS合规性?
    - A1: 请参考产品附带的“监管信息附录”部分,确认产品是否符合欧盟RoHS指令和其他相关法规的要求。
    - Q2: 焊接过程中如何避免虚焊或短路?
    - A2: 在焊接过程中使用正确的焊接参数,确保焊接温度和时间适宜。此外,焊接后进行目视检查和必要的测试,确保焊接质量。

    7. 总结和推荐


    总体而言,3M™ Pin Strip Header 单双排接线端子是一款高性能、高可靠性的连接解决方案,广泛应用于工业自动化和汽车电子等领域。其独特的堆叠式设计、多样的电镀选项以及良好的环境适应性使其在市场上具有很强的竞争优势。如果您需要一个高性能、高稳定性的连接解决方案,这款产品是一个理想的选择。

929665-01-14-I参数

参数
间距-配接 2.54mm
颜色 黑色
额定电流 2.5A
触头镀层厚度 - 配接 250nm
排数 2
防护等级 -
触头镀层 - 配接
类型 Header,Push-Pull
针脚数 28pin
安装方式 通孔安装
零件状态 在售
包装方式 散装

929665-01-14-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929665-01-14-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929665-01-14-I 929665-01-14-I数据手册

929665-01-14-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 4.06 ¥ 33.8198
20+ $ 3.77 ¥ 31.4041
40+ $ 3.538 ¥ 29.4715
库存: 5986
起订量: 15 增量: 1
交货地:
最小起订量为:4
合计: ¥ 135.27
