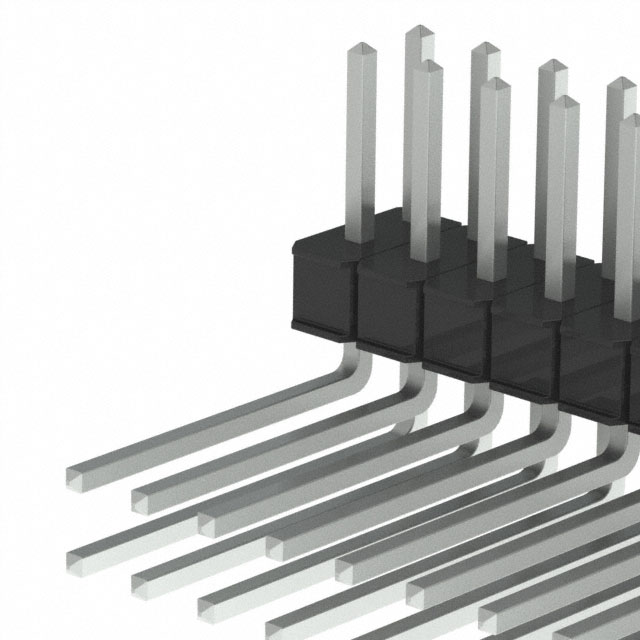

929838-02-36-RK

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 72pin 2.5A 5.08μm 锡 黑色 通孔安装 91.4mm(长度)*13.15mm(高度)
供应商型号: 3M156514-72-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929838-02-36-RK

929838-02-36-RK概述

    3M™ Pin Strip Header Single and Dual Row: Technical Manual

    1. 产品简介


    3M公司推出的3M™ Pin Strip Header是一款多功能、高性能的单排和双排插针连接器系列。该系列产品包括直角和直针型版本,尾部焊接选项,适用于各种高要求的应用场景。这类连接器主要功能是用于电路板之间的互连,通过稳定的物理和电气连接提供可靠的信号传输和电源分配。
    应用领域:
    - 通信设备
    - 计算机系统
    - 工业自动化
    - 汽车电子

    2. 技术参数


    - 绝缘材料: 玻璃填充聚酯(PBT)或高温(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层选项: 金、镀锡(Matte Tin)、铅锡(Tin-Lead)
    - 电流额定值: 2.5 A
    - 绝缘电阻: > 5 × 10^9 Ω(500 VDC下)
    - 耐压值: 1500 VRMS(海平面处)
    - 温度范围: -40°C至+105°C
    - 加工等级: 260°C(J-STD-020C标准)

    3. 产品特点和优势


    3M™ Pin Strip Header系列连接器具备以下几个显著优势:
    - 可堆叠性: 允许多层电路板间进行灵活的互连。
    - 多种镀层选择: 可根据应用需求选择不同的镀层材料。
    - 高温塑料材质: 适用于波峰焊或红外回流焊。
    - 防短路设计: 焊接支撑脚结构设计提高了抗浪涌能力。
    - 板载插针固定特性: 提升了连接器在印刷电路板上的稳定性。

    4. 应用案例和使用建议


    该连接器广泛应用于通信基站、工业控制器、汽车仪表盘等场合。例如,在通信基站中,该连接器可用于不同印刷电路板间的信号和电源传输。在安装过程中,应注意以下几点:
    - 焊接位置选择: 应确保焊接区域清洁且无氧化。
    - 保持垂直度: 在波峰焊接时,保持垂直于电路板表面。
    - 避免重压: 安装后应避免对连接器施加过大的压力。

    5. 兼容性和支持


    该系列产品具有良好的兼容性,能与多种主流电路板匹配。制造商提供详细的技术文档和售后支持服务,确保客户能够顺利应用并解决潜在问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现虚焊 | 确保焊接区域清洁并适当加热 |
    | 连接器接触不良 | 检查是否有灰尘或氧化物,并清洁插针 |
    | 焊点出现裂纹 | 降低焊接温度,延长焊接时间 |

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header系列连接器凭借其多样化的镀层选择、出色的温度适应能力和稳固的物理特性,在各类高要求应用中表现出色。其在通信设备、计算机系统、工业自动化及汽车电子领域的广泛应用证明了其可靠性和市场竞争力。强烈推荐这一系列连接器作为高端电子设备设计的理想选择。

929838-02-36-RK参数

参数
防护等级 -
颜色 黑色
针脚数 72pin
触头镀层厚度 - 配接 5.08μm
类型 Header,Push-Pull
排数 2
触头镀层 - 配接
额定电流 2.5A
间距-配接 2.54mm
长*宽*高 91.4mm(长度)*13.15mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929838-02-36-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929838-02-36-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929838-02-36-RK 929838-02-36-RK数据手册

929838-02-36-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.6656 ¥ 39.4243
10+ $ 3.8199 ¥ 31.968
300+ $ 3.0041 ¥ 25.1409
600+ $ 2.8608 ¥ 23.9413
1200+ $ 2.7244 ¥ 22.7994
库存: 142
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 39.42
