首页  >  产品百科  >  929835-01-08-RK

929835-01-08-RK

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 8pin 2.5A 5.08μm 锡 黑色 通孔安装 20.3mm*2.54mm*10.61mm
供应商型号: 3M156872-08-ND
供应商: Digi-Key
标准整包数: 1

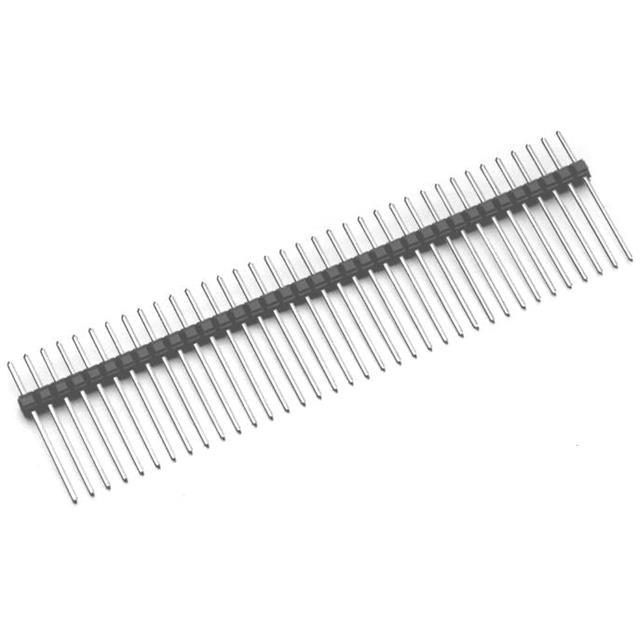

3M 矩形连接器 - 针座 - 公插针 929835-01-08-RK

929835-01-08-RK概述

    3M™ Pin Strip Header Single and Dual Row: 技术手册摘要

    1. 产品简介

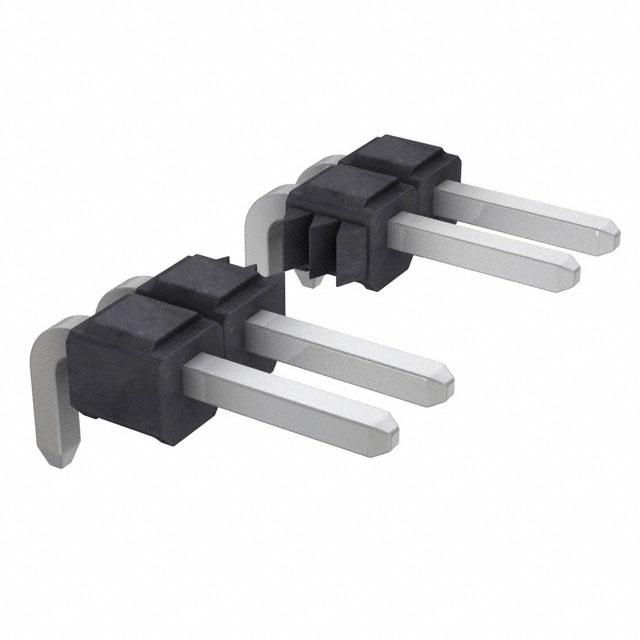

    3M™ Pin Strip Header是一款单行和双行插针式连接器,适用于多种电气和电子应用。它具备直角和直向两种尾部结构,提供金、无光泽锡和锡铅合金等多种镀层选项。这种连接器广泛应用于需要高密度插针布局的电路板设计中。

    2. 技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或耐高温聚对苯二甲酸乙二醇酯(PCT)
    - 燃烧等级:UL 94V-0
    - 颜色:黑色
    - 触点材料:铜合金
    - 触点镀层:
    - 下镀层:50μ”镍
    - 擦拭区和焊尾:镀金、无光泽锡、锡铅合金(根据订单信息)
    - 电气参数:
    - 电流额定值:2.5A
    - 绝缘电阻:> 5 × 10^9 Ω @ 500 VDC
    - 耐电压:1500 VRMS @ 海平面
    - 环境条件:
    - 温度范围:-40°C 至 +105°C
    - 工艺温度:PCT部件为260°C(仅限波峰焊工艺),最大绝缘温度191°C(仅限波峰焊工艺)

    3. 产品特点和优势


    - 堆叠功能:可堆叠设计,实现模块化组装。
    - 多种镀层选择:提供金、无光泽锡和锡铅合金等选项,适应不同应用需求。
    - 高耐热性:采用PCT塑料材料,适合波峰焊或红外焊接工艺。
    - 焊脚间距:0.100英寸标准间距,满足高密度布线要求。
    - 针保留特性:可选配板针保持功能,增强机械稳定性。

    4. 应用案例和使用建议


    该连接器适用于多种应用场景,如工业控制设备、汽车电子系统、通信设备等。在具体应用中,可以采用直角或直向尾部设计以适应不同的电路板布局。建议在安装时确保所有尺寸符合推荐孔径模式,以保证良好的机械和电气连接性能。

    5. 兼容性和支持


    3M提供了详尽的技术支持和售后服务,包括技术咨询和订购服务。此外,该产品通过了多项环保认证,如欧盟RoHS和中国RoHS,确保符合全球市场的合规要求。

    6. 常见问题与解决方案


    - Q1:如何确认正确的孔径大小?
    - A1:参考手册中的推荐孔径模式图,根据具体应用选择合适的孔径大小。
    - Q2:如何判断连接器是否损坏?
    - A2:检查接触点是否有腐蚀或氧化现象,使用万用表测试其电气性能。
    - Q3:如何避免焊脚损坏?
    - A3:在焊接过程中保持适当的焊接温度和时间,避免过高的温度导致焊脚损坏。

    7. 总结和推荐


    3M™ Pin Strip Header单行和双行连接器凭借其多样化的镀层选择、出色的电气和机械性能,以及良好的环境适应性,在众多电子应用中表现出色。其堆叠功能和多样的孔径选择使其成为电路设计的理想选择。强烈推荐用于高密度连接和高性能要求的应用场合。

929835-01-08-RK参数

参数
颜色 黑色
排数 1
防护等级 -
间距-配接 2.54mm
触头镀层厚度 - 配接 5.08μm
额定电流 2.5A
针脚数 8pin
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
长*宽*高 20.3mm*2.54mm*10.61mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929835-01-08-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929835-01-08-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929835-01-08-RK 929835-01-08-RK数据手册

929835-01-08-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.012 ¥ 8.5514
10+ $ 0.8089 ¥ 6.8354
100+ $ 0.6616 ¥ 5.5372
500+ $ 0.5906 ¥ 4.9424
1000+ $ 0.5624 ¥ 4.7063
5000+ $ 0.502 ¥ 4.2012
10000+ $ 0.4781 ¥ 4.0007
库存: 928
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.55
直接购买
加入购物车
