929450-0102-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 2pin 2.5A 250nm 金 黑色 通孔安装 5mm*2.44mm*2.44mm
供应商型号:
供应商:
标准整包数: 0

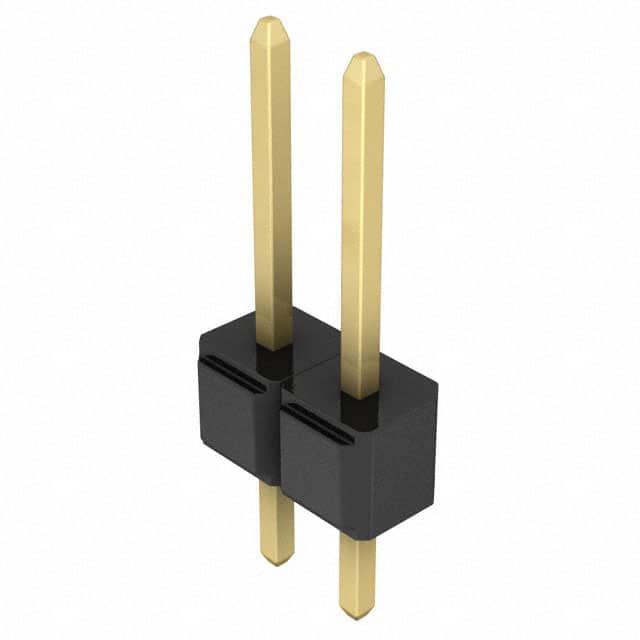

3M 矩形连接器 - 针座 - 公插针 929450-0102-I

929450-0102-I概述

    3M™ Pin Strip Header 929 系列技术手册解析

    产品简介


    3M™ Pin Strip Header 929 系列是一种用于电路板连接的电子元器件。它具有堆叠式设计,适合直角和直插式安装,适用于多种电气应用。这种产品主要由玻璃填充聚酯(PBT)或高耐热聚对苯二甲酸丁二醇酯(PCT)制成,可以采用锡铅合金或金镀层,以适应不同的焊接工艺需求。

    技术参数


    - 物理特性:
    - 绝缘材料:玻璃填充聚酯(PBT)或高耐热聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 色彩:黑色
    - 接触材料:铜合金
    - 接触电镀:镍基底层厚度为50μ英寸 [1.27 μm]
    - 电气特性:
    - 电流承载能力:2.5安培
    - 绝缘电阻:在500 VDC时大于5 × 10^9 欧姆
    - 耐压值:在海平面处为1500 VRMS
    - 环境特性:
    - 温度范围:-40°C 到 +105°C
    - 工艺温度:PCT绝缘部分260°C(符合J-STD-020C),PBT绝缘版本的最大绝缘温度为191°C
    - 潮湿敏感等级:1(仅PCT绝缘版本)
    - UL文件编号:E680803

    产品特点和优势


    - 可堆叠设计:适合复杂电路布局。
    - 双镀层选项:锡铅合金或金镀层,提高连接可靠性和耐用性。
    - 波峰焊接支持:具备助焊支脚,便于生产过程中的焊接。
    - 板上引脚保持功能:增加产品稳固性。

    应用案例和使用建议


    此产品广泛应用于各类电路板连接场景,例如计算机主板、通信设备、医疗仪器等领域。建议在实际使用过程中根据具体的应用环境选择合适的镀层类型,确保焊接质量并提高使用寿命。此外,根据推荐的孔洞模式进行组装,以确保最佳的机械和电气性能。

    兼容性和支持


    该产品可与现有的各类电子元器件和设备兼容,用户可以在购买前咨询技术支持确认具体兼容情况。3M公司提供全面的技术文档和支持服务,帮助用户顺利部署和使用该产品。

    常见问题与解决方案


    - Q: 该产品是否符合RoHS标准?
    - A: 是的,尽管在某些区域存在铅含量超过限制的情况,但这些区域均属合规豁免范围内。具体请参阅《监管信息附录》以获取详细信息。
    - Q: 如何正确进行焊接操作?
    - A: 建议采用波峰焊接工艺,使用相应的助焊剂和正确的焊接温度,以确保良好的焊接效果。

    总结和推荐


    综上所述,3M™ Pin Strip Header 929 系列是电子元器件连接领域的优质选择。其坚固的设计、广泛的适用范围和优良的电气特性使其成为各种应用场景下的理想解决方案。推荐此产品给需要高性能连接器的用户。不过,在使用过程中需要注意符合RoHS标准的合规要求,以及合理选择镀层类型以满足特定的使用需求。

929450-0102-I参数

参数
类型 Breakaway,Header,Push-Pull
排数 1
间距-配接 2.54mm
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 250nm
额定电流 2.5A
颜色 黑色
针脚数 2pin
长*宽*高 5mm*2.44mm*2.44mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929450-0102-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929450-0102-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929450-0102-I 929450-0102-I数据手册

929450-0102-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
