929710-11-34

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 68pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929710-11-34
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929710-11-34

929710-11-34概述

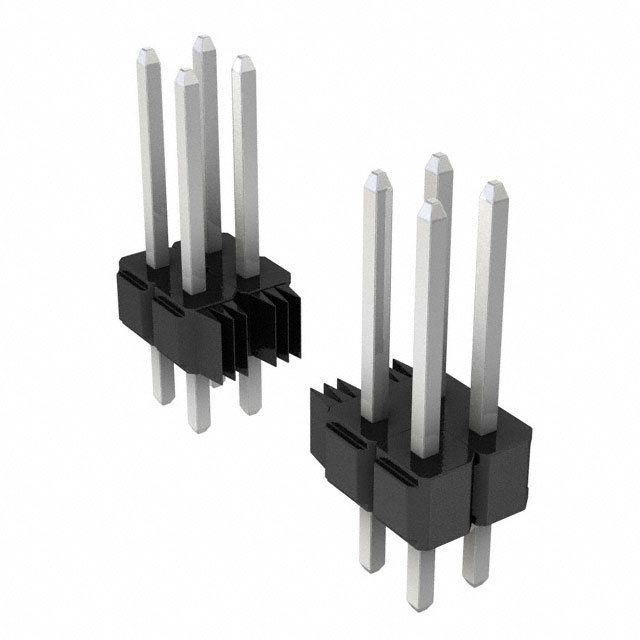

    3M™ Pin Strip Header Single and Dual Row 929 系列

    产品简介


    3M™ Pin Strip Header Single and Dual Row 929 系列是专为电子连接而设计的产品,提供单排和双排两种配置。它们广泛应用于各种电子设备中,包括计算机、通信设备、医疗仪器等领域。这些引脚条带具备高可靠性和多功能性,使得它们在复杂的电路设计中表现出色。

    技术参数


    - 绝缘材料: 玻璃填充聚酯(PBT)或高温聚对苯二甲酸酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层: 50 微英寸镍基底层,可选金、雾锡、锡铅镀层
    - 电流额定值: 2.5 A
    - 绝缘电阻: 在 500 VDC 下大于 5 x 10^9 欧姆
    - 耐电压: 海拔条件下 1500 VRMS
    - 温度范围: -40°C 至 +105°C
    - 加工评级: 仅适用于 PCT 部件,最高绝缘温度为 191°C(波峰焊工艺)

    产品特点和优势


    - 堆叠式设计: 支持单排和双排配置,可以灵活应用于不同类型的电路板。
    - 多种镀层选项: 金、雾锡、锡铅镀层可供选择,以适应不同的电气特性和成本需求。
    - 高温塑料: 采用高温塑料,支持波峰焊和红外焊接。
    - 引脚间距: .100”,.235”/.318” 的公差配合长度,适用于广泛的电气应用。
    - 端子选项: 直角和直插型端子尾部,便于多种焊接方式。
    - 板卡引脚保持功能: 可选配板卡引脚保持功能,增强可靠性。

    应用案例和使用建议


    该系列引脚条带广泛应用于多种场合,例如:
    - 计算机主板上的扩展插槽
    - 医疗设备中的信号传输接口
    - 通信设备的多层电路板
    使用建议:
    - 在焊接前,确保电路板的设计与推荐孔径一致,以保证良好的连接。
    - 对于高温焊接过程,应严格控制温度以避免材料损坏。
    - 使用合适的孔径和间距进行设计,以确保良好的机械稳定性。

    兼容性和支持


    该系列产品与常见的电子元件和设备具有良好的兼容性。此外,3M 提供的技术支持和售后服务可以帮助客户解决在安装和使用过程中遇到的问题。具体的技术支持信息可通过电话 800-225-5373 或官网 http://www.3M.com/interconnects/ 获取。

    常见问题与解决方案


    - 问题 1: 引脚插入孔位不准确导致焊接不良。
    - 解决办法: 严格按照推荐孔径进行设计和打孔,确保精确匹配。
    - 问题 2: 连接不稳定导致信号传输中断。
    - 解决办法: 选择适当的镀层和正确的焊接工艺,确保引脚和孔的稳固连接。
    - 问题 3: 温度过高导致材料损坏。
    - 解决办法: 控制焊接温度在规定的范围内,特别是在使用 PCT 材料时,需注意最高绝缘温度限制。

    总结和推荐


    综上所述,3M™ Pin Strip Header Single and Dual Row 929 系列是一款高性能的电子元器件,具备出色的电气性能和机械强度。它们广泛适用于多种应用场景,并且提供了多样化的镀层选项和可靠的售后服务。因此,强烈推荐该系列产品用于各种高要求的电子连接需求。

929710-11-34参数

参数
额定电流 2.5A
防护等级 -
针脚数 68pin
颜色 黑色
间距-配接 2.54mm
排数 2
类型 Header,Push-Pull
触头镀层厚度 - 配接 2.54μm
触头镀层 - 配接 锡铅
安装方式 通孔安装
零件状态 在售
包装方式 散装

929710-11-34厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929710-11-34数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929710-11-34 929710-11-34数据手册

929710-11-34封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 2.996 ¥ 24.9567
25+ $ 2.782 ¥ 23.1741
50+ $ 2.6108 ¥ 21.748
库存: 170
起订量: 21 增量: 1
交货地:
最小起订量为:5
合计: ¥ 124.78
直接购买
加入购物车
