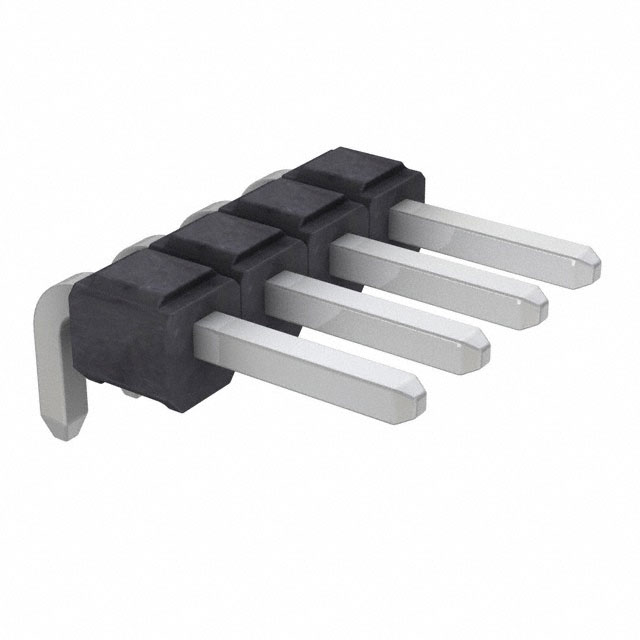

929835-01-04-RK

厂牌: 3M
产品描述: 4pin 2.54mm 1 Breakaway,Header,Push-Pull 2.5A 5.08μm 锡 黑色 通孔安装
供应商型号: TS-929835-01-04-RK
供应商: 海外现货
标准整包数: 9
3M 矩形连接器 - 针座 - 公插针 929835-01-04-RK

929835-01-04-RK概述

    3M™ Pin Strip Header 单双排直角焊尾系列

    产品简介


    3M™ Pin Strip Header 是一款专为高可靠性连接而设计的单双排针座组件。这些组件具备多种配置选项,适用于多种电气和电子产品。它们的主要特点是可堆叠性,镀层选择多样(金、磨砂锡、锡铅合金),并且能够承受波峰焊或红外回流焊接工艺。此外,这些组件提供了额外的板针固定功能选项,确保在焊接过程中的稳定性和可靠性。

    技术参数


    以下是该产品的主要技术参数:
    - 绝缘材料:玻璃纤维增强聚对苯二甲酸丁酯(PBT)或耐高温聚对苯二甲酸酯(PCT)
    - 燃烧等级:UL 94V-0
    - 颜色:黑色
    - 触点材料:铜合金
    - 电镀层:
    - 基底:50 微英寸(1.27 微米)镍
    - 擦拭区及焊尾:金、磨砂锡、锡铅合金选项
    - 电流额定值:2.5 安培
    - 绝缘电阻:大于 5×10^9 欧姆(500 VDC)
    - 耐电压:海平面 1500 VRMS
    - 温度范围:-40°C 至 +105°C
    - 处理温度:260°C(J-STD-020C 规范,仅限 PCT 部件)
    - 湿敏等级:1 级(J-STD-020C 规范,仅限 PCT 部件)

    产品特点和优势


    - 可堆叠性:使得设备可以模块化组装,简化系统设计。
    - 多种镀层选择:适应不同应用的需求,提升使用寿命和抗腐蚀性能。
    - 高温度塑料:适合高温焊接工艺,保证焊接质量。
    - 焊脚支撑设计:有效避免焊料流动导致短路。
    - 板针固定功能:增强在焊接过程中的稳定性,防止脱落。

    应用案例和使用建议


    这些组件适用于各种电子设备,如计算机、通信设备、医疗仪器等。例如,在自动化控制系统中,可以用于电路板间的连接,实现信号传输。建议在焊接过程中严格控制焊接温度和时间,以避免对组件造成损伤。

    兼容性和支持


    这些组件具有良好的兼容性,易于与其他标准尺寸的连接器配套使用。3M 提供全面的技术支持和售后服务,确保用户能够正确安装和使用这些组件。

    常见问题与解决方案


    - Q1: 组件安装后无法正确插入?
    - A1: 检查孔径大小是否符合推荐的孔径图案。
    - Q2: 焊接过程中出现焊料飞溅?
    - A2: 调整焊接温度和时间,确保焊接工艺参数正确。

    总结和推荐


    3M™ Pin Strip Header 是一款高性能的电子连接组件,广泛应用于工业、通信和医疗等领域。凭借其卓越的性能和多种配置选项,非常适合需要高可靠性的复杂电气系统。综上所述,强烈推荐该产品给需要高性能电子连接解决方案的客户。

929835-01-04-RK参数

参数
针脚数 4pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层 - 配接
颜色 黑色
防护等级 -
额定电流 2.5A
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 5.08μm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929835-01-04-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929835-01-04-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929835-01-04-RK 929835-01-04-RK数据手册

929835-01-04-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
