929550-01-12-EU

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 12pin 2.5A 250nm 金 黑色 通孔安装 30mm(长度)*9.93mm(宽度)
供应商型号: N-929550-01-12-EU
供应商: 云汉优选
标准整包数: 1

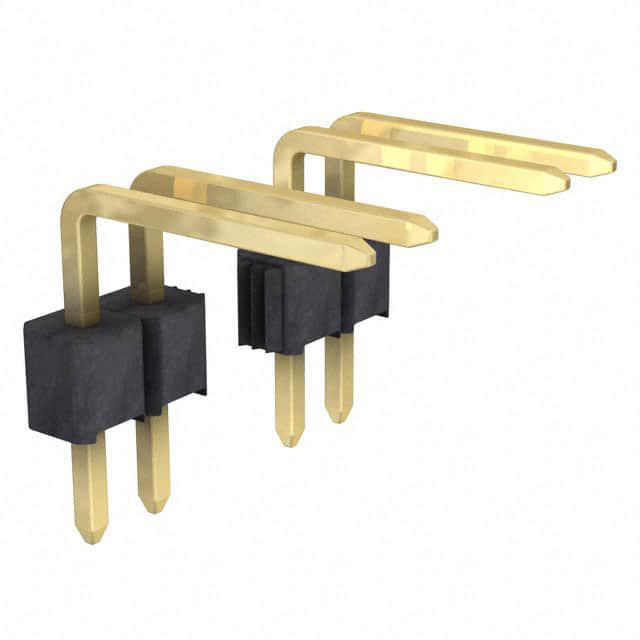

3M 矩形连接器 - 针座 - 公插针 929550-01-12-EU

929550-01-12-EU概述

    3M™ Pin Strip Header 技术手册概述

    产品简介


    3M™ Pin Strip Header 是一种用于电子连接的接头部件,其设计目的是实现高密度和可靠的电路板间连接。这些接头可提供直角或直线配置,并且适用于焊锡尾端连接。它们具有堆叠能力,可通过金或锡铅镀层选项满足不同应用需求。该产品可用于多种电子产品,如通信设备、工业自动化系统和消费电子等。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或耐高温PCT
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 电镀:镍底镀层 50μ” [1.27μm]
    - 电流承载能力:2.5A
    - 绝缘电阻:> 5 × 10^9 Ω (500 VDC)
    - 耐电压:1500 VRMS (海平面)
    - 温度范围:-40°C 至 +105°C
    - 加工等级:最高耐温 260°C (PCT绝缘件),最高191°C (PBT绝缘件)
    - 湿度敏感度等级:1 (PCT绝缘件)

    产品特点和优势


    - 堆叠能力:便于模块化设计和复杂系统的组装。
    - 镀层选项:提供金或锡铅镀层,适用于不同应用场合。
    - 焊接支撑结构:有助于生产波峰焊接过程中的稳定性和一致性。
    - 插针保留功能:提升机械强度,确保可靠连接。
    - 化学合规性:符合欧洲RoHS指令和中国RoHS标准,适用于环保要求严格的应用场景。

    应用案例和使用建议


    - 应用案例:广泛应用于需要高密度连接的工业自动化控制系统,如PLC、伺服电机等。
    - 使用建议:
    - 正确布局孔位:按照推荐的孔径和间距进行钻孔以确保最佳性能。
    - 正确的焊接工艺:遵循生产商建议的焊接温度和时间,以避免损坏电子组件。
    - 防潮处理:对敏感组件采取适当的防潮措施,以延长使用寿命。

    兼容性和支持


    - 兼容性:与其他标准电子元件和设备兼容,便于集成到现有系统中。
    - 支持:提供技术咨询和支持服务,帮助客户解决安装和使用中的问题。

    常见问题与解决方案


    - Q: 产品不按预期工作怎么办?
    - A: 首先检查安装是否符合制造商指南,确认焊接质量和孔位布局。如有需要,联系技术支持团队获取进一步帮助。
    - Q: 焊接过程中出现断路怎么办?
    - A: 检查焊接温度是否过高或焊接时间过长。调整焊接参数并重复操作。
    - Q: 插针弯曲怎么办?
    - A: 调整定位装置,确保插针垂直于PCB表面,重新进行焊接。

    总结和推荐


    综上所述,3M™ Pin Strip Header 是一款具备高度可靠性和多功能性的电子连接器,适用于各种复杂和苛刻的应用场景。它在设计和制造方面表现出色,且符合多项环保法规,为用户提供了可靠的解决方案。推荐用户在设计复杂的电路板连接时考虑使用该产品。

929550-01-12-EU参数

参数
额定电流 2.5A
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
针脚数 12pin
触头镀层 - 配接
颜色 黑色
防护等级 -
排数 1
类型 Breakaway,Header,Push-Pull
长*宽*高 30mm(长度)*9.93mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929550-01-12-EU厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929550-01-12-EU数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929550-01-12-EU 929550-01-12-EU数据手册

929550-01-12-EU封装设计

查看详情并下载
Symbol
Footprint
3D Model
