929647-01-08-EU

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 8pin 2.5A 250nm 金 黑色 通孔安装 20.3mm(长度)*2.92mm(高度)
供应商型号: TS-929647-01-08-EU
供应商: 海外现货
标准整包数: 4

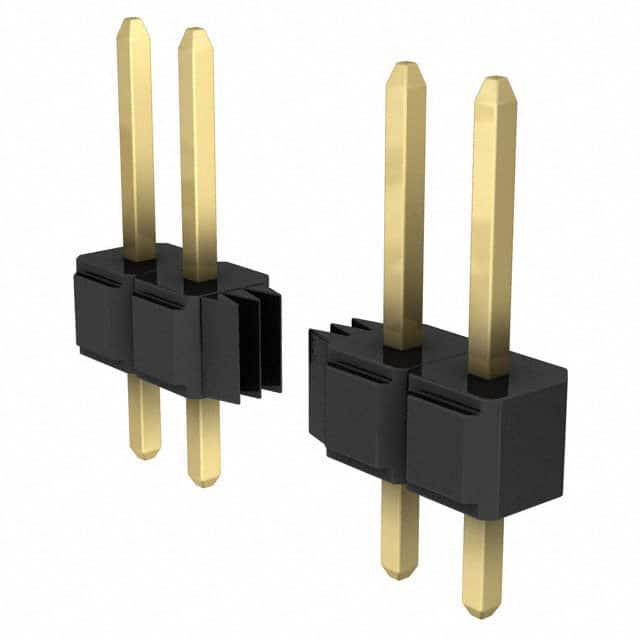

3M 矩形连接器 - 针座 - 公插针 929647-01-08-EU

929647-01-08-EU概述

    3M™ Pin Strip Header Single and Dual Row 929 系列

    产品简介


    3M™ Pin Strip Header Single and Dual Row 是一款适用于多种电气连接的电子元件。这类插针式排线头主要用于电路板之间的连接,具有直角和直立两种类型的焊尾。此系列提供单行和双行选项,适用于不同应用场景下的需求。这些插针式排线头在通讯、汽车、工业控制等领域中都有广泛应用。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 燃烧等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:镍底层50μ英寸(1.27μm),金、镀锡或铅锡镀层可选
    - 电气特性:
    - 电流承载能力:2.5A
    - 绝缘电阻:> 5 × 10^9 Ω @ 500VDC
    - 耐压:1500VRMS(海平面)
    - 环境温度范围:-40°C 至 +105°C
    - 工艺耐温:260°C(仅限PCT部件)

    产品特点和优势


    - 堆叠能力:设计为可以堆叠安装,适合复杂电路系统。
    - 镀层选项:提供了金、光亮锡和铅锡三种不同的镀层选择,以适应不同的环境需求。
    - 高耐热性塑料:用于波峰焊或红外焊接,增强了焊接可靠性。
    - 焊脚支撑:设计有助于波峰焊接过程中的焊点保持。
    - 板载针脚固定功能:可选的功能提高了在电路板上的稳固性。

    应用案例和使用建议


    这种插针式排线头广泛应用于电子设备内部电路板间的连接,如计算机主板、通信设备等。对于某些需要堆叠设计的应用场景,如服务器或多层电路板,这些插针式排线头是理想的选择。使用时建议关注焊盘的设计,确保焊接过程的稳定性。

    兼容性和支持


    3M插针式排线头设计符合大多数标准接口规范,易于与其他设备和组件集成。制造商提供详细的订购信息和技术支持,帮助用户在使用过程中遇到问题时能够得到及时有效的帮助。

    常见问题与解决方案


    1. 问题:焊脚断裂
    - 解决方案:检查焊接温度和时间是否符合要求,避免过度加热导致焊脚损坏。

    2. 问题:电气连接不稳定
    - 解决方案:确认所有接触面清洁无尘,重新焊接或更换可能已经磨损的接触件。

    总结和推荐


    3M™ Pin Strip Header 单行和双行插针式排线头以其出色的耐用性、多样化的配置和易于集成的特点,在工业电子领域表现出色。对于需要可靠电气连接的应用场合,这款产品是一个值得考虑的选择。如果您正在寻找一个多功能且可靠的电子元件,这个产品系列无疑是一个优秀的选择。

929647-01-08-EU参数

参数
颜色 黑色
防护等级 -
排数 1
额定电流 2.5A
触头镀层厚度 - 配接 250nm
类型 Breakaway,Header,Push-Pull
针脚数 8pin
触头镀层 - 配接
间距-配接 2.54mm
长*宽*高 20.3mm(长度)*2.92mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-01-08-EU厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-01-08-EU数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-01-08-EU 929647-01-08-EU数据手册

929647-01-08-EU封装设计

查看详情并下载
Symbol
Footprint
3D Model
