929836-03-36

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 72pin 2.5A 2.54μm 锡铅 黑色 通孔安装 91.4mm(长度)*5.46mm(高度)
供应商型号: 3M156449-72-ND
供应商: Digi-Key
标准整包数: 1

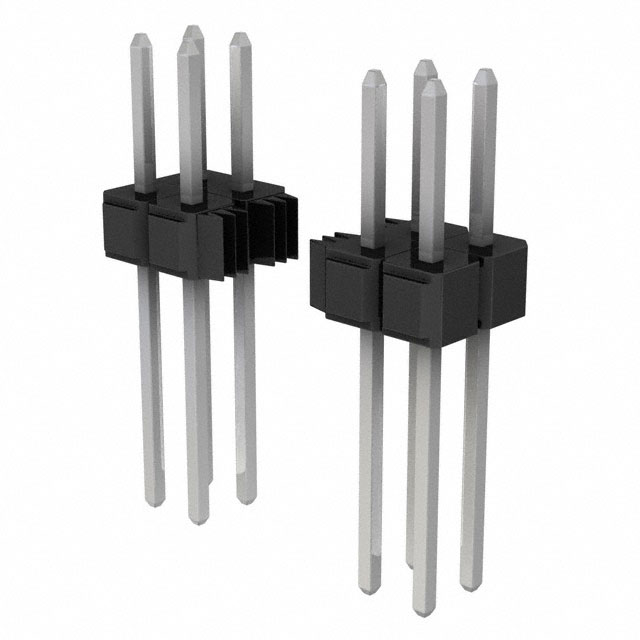

3M 矩形连接器 - 针座 - 公插针 929836-03-36

929836-03-36概述

    3M™ Pin Strip Header 单排和双排电子元器件产品技术手册

    产品简介


    3M™ Pin Strip Header(引脚排插头)是3M公司推出的单排和双排引脚式连接器,适用于需要高密度连接的应用场合。该系列产品具有直角和水平两种安装方式,适合焊接尾部的多种选择,广泛应用于电子设备和系统的互连领域。其主要功能包括堆叠连接、高温度塑料材料以及焊接防错设计,特别适用于波峰焊和红外线焊接工艺。

    技术参数


    - 绝缘材料:玻璃纤维增强聚对苯二甲酸乙二醇酯(PBT)或高温聚对苯二甲酸(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层选项:金、镀锡镍、铅锡镀层
    - 电气特性:
    - 电流容量:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω @ 500 VDC
    - 耐压:1500 VRMS @ 海平面
    - 环境条件:
    - 温度范围:-40°C 到 +105°C
    - 加工温度:仅PCT零件为260°C(J-STD-020C标准)
    - 潮湿敏感等级:一级(J-STD-020C标准)

    产品特点和优势


    - 堆叠能力:允许不同层级的连接器堆叠在一起。
    - 镀层选项:提供多种镀层选择,以适应不同的应用场景和客户需求。
    - 高温度塑料:适合波峰焊和红外线焊接,提高了连接器的适用范围和可靠性。
    - 焊接防错设计:防止焊接过程中出现错误,确保产品质量。
    - 板载引脚保持力功能:通过改变订单编号中的部分字母即可实现,提升了连接器的稳定性和耐用性。

    应用案例和使用建议


    该产品可以用于各种电子设备和系统之间的互连,如计算机主板、通信设备、工业控制系统等。具体应用包括但不限于:
    - 在电路板上创建多层连接,提高布线密度。
    - 在高密度连接器区域提供可靠的信号传输通道。
    - 在极端环境下确保长期稳定的电气连接性能。
    建议使用时:
    - 严格按照手册中的推荐孔位布局进行装配。
    - 确保接触面清洁,避免氧化影响接触效果。
    - 在使用前仔细检查所有电气和机械参数,确保符合应用要求。

    兼容性和支持


    该产品设计兼容性强,可以与其他电子元件轻松配合使用。厂商提供全面的技术支持和服务,包括定制化订单、技术咨询及售后服务。对于特定应用需求,还可以提供进一步的技术指导和协助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正确焊接 | 检查是否按照推荐的孔位布局进行装配;确认焊料温度达到规定要求。|
    | 接触不良 | 清洁接触表面;检查是否有异物影响接触效果;确认镀层是否完好无损。|
    | 引脚弯曲变形 | 使用专用工具小心处理;重新插入时注意角度和力度控制。|

    总结和推荐


    3M™ Pin Strip Header系列引脚排插头凭借其优秀的性能参数、丰富的镀层选项和可靠的设计,在众多应用场景中展现出卓越的表现。其坚固耐用且易于组装的特点使其成为电子设备制造领域的理想选择。建议在对连接可靠性要求较高的应用中采用该产品,以确保长期稳定的工作表现。
    综上所述,强烈推荐使用3M™ Pin Strip Header系列引脚排插头,它将为您的电子项目提供高效可靠的互连解决方案。

929836-03-36参数

参数
类型 Header,Push-Pull
针脚数 72pin
触头镀层 - 配接 锡铅
触头镀层厚度 - 配接 2.54μm
防护等级 -
额定电流 2.5A
排数 2
颜色 黑色
间距-配接 2.54mm
长*宽*高 91.4mm(长度)*5.46mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929836-03-36厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929836-03-36数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929836-03-36 929836-03-36数据手册

929836-03-36封装设计

查看详情并下载
Symbol
Footprint
3D Model
