929834-03-05

厂牌: 3M
产品描述: 5pin 2.54mm 1 Breakaway,Header,Push-Pull 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929834-03-05
供应商: 国内现货
标准整包数: 1

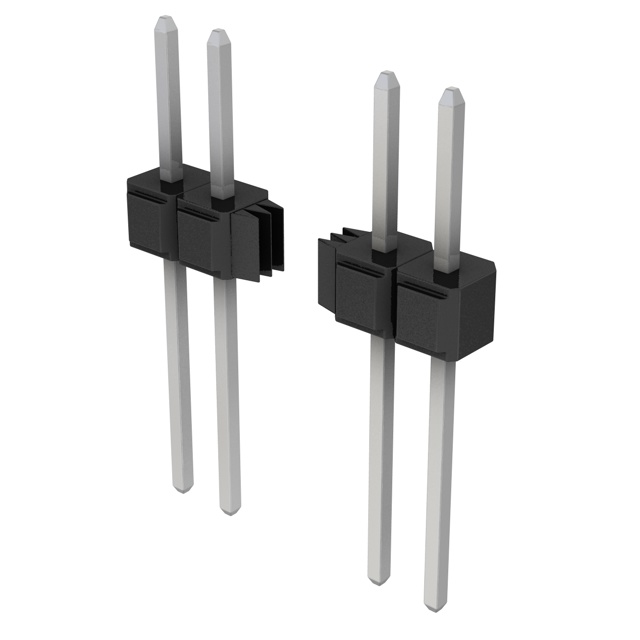

3M 矩形连接器 - 针座 - 公插针 929834-03-05

929834-03-05概述

    3M™ Pin Strip Header Single and Dual Row: A Comprehensive Guide

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 是一款高品质的电子连接器,广泛应用于各种工业和电子产品中。这类连接器具备直角和直立两种安装方式,支持焊接尾部设计,适用于波峰焊和红外线焊接工艺。其主要特性包括可堆叠、多选项镀层(如金、镀锡铅合金和涂层钝化锡)以及高耐热塑料绝缘材料。这些特性使其在众多应用中表现出色,尤其是在需要可靠电连接的场合。

    2. 技术参数


    - 绝缘材料: 玻璃纤维填充聚酯(PBT)或高耐热塑料(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层: 底镀镍 50 µ” [1.27 µm]
    - 电流额定值: 2.5 A
    - 绝缘电阻: > 5 × 10^9 Ω at 500 VDC
    - 耐压能力: 1500 VRMS at 海平面
    - 温度范围: -40°C 至 +105°C
    - 工艺耐受性: 最大260°C(仅PCT部件符合J-STD-020C标准)
    - 湿气敏感等级: 一级(符合J-STD-020C标准)

    3. 产品特点和优势


    3M™ Pin Strip Header Single and Dual Row 的独特功能包括:
    - 多种安装方式: 可以选择直角或直立式安装,满足不同的空间需求。
    - 高可靠性: 采用高耐热塑料和优质的铜合金镀层,确保长期稳定性能。
    - 环保认证: 符合欧盟RoHS及中国RoHS标准,确保产品符合国际环保要求。
    - 可堆叠设计: 适用于多层电路板的设计,提高系统集成度。

    4. 应用案例和使用建议


    这类连接器广泛应用于消费电子、汽车电子、通讯设备等领域。例如,在一台计算机主板上,该连接器可以用于连接多个子系统,确保各模块之间的信号传输稳定。对于设计人员而言,建议在使用过程中严格按照手册推荐的孔位模式进行布局,以获得最佳的连接效果。此外,在波峰焊过程中,使用适当的焊料站高度可以防止短路现象发生。

    5. 兼容性和支持


    该系列产品具备良好的兼容性,可以与多种其他电子元器件配套使用。厂商提供了详细的技术支持文档,帮助用户解决在使用过程中可能遇到的各种问题。此外,购买者还可以通过电话或官方网站获取更深入的技术指导和售后服务信息。

    6. 常见问题与解决方案


    - 问题: 在焊接过程中出现虚焊现象。
    - 解决方案: 确保焊接前预热至适当温度,同时使用正确的焊接工具和焊料。

    - 问题: 接触电阻过大。
    - 解决方案: 检查接触部位是否清洁,并重新焊接或更换新的连接器。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header Single and Dual Row 连接器凭借其出色的性能、环保特性和广泛应用场景,在同类产品中脱颖而出。它不仅满足了现代电子产品对连接器的各项严格要求,还为用户提供了多种灵活的选择。因此,我们强烈推荐此款产品给所有需要高性能连接解决方案的工程师和技术人员。
    希望上述内容能够为您的项目提供有价值的参考信息。如果您有任何进一步的需求或疑问,请随时联系技术支持团队。

929834-03-05参数

参数
针脚数 5pin
间距-配接 2.54mm
排数 1
排距 -
类型 Breakaway,Header,Push-Pull
防护等级 -
额定电流 2.5A
触头镀层厚度 - 配接 2.54μm
颜色 黑色
触头镀层 - 配接 锡铅
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929834-03-05厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929834-03-05数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929834-03-05 929834-03-05数据手册

929834-03-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
89+ $ 0.1582 ¥ 1.3178
445+ $ 0.1469 ¥ 1.2237
890+ $ 0.1379 ¥ 1.1484
库存: 1678
起订量: 380 增量: 1
交货地:
最小起订量为:89
合计: ¥ 117.28
直接购买
加入购物车
