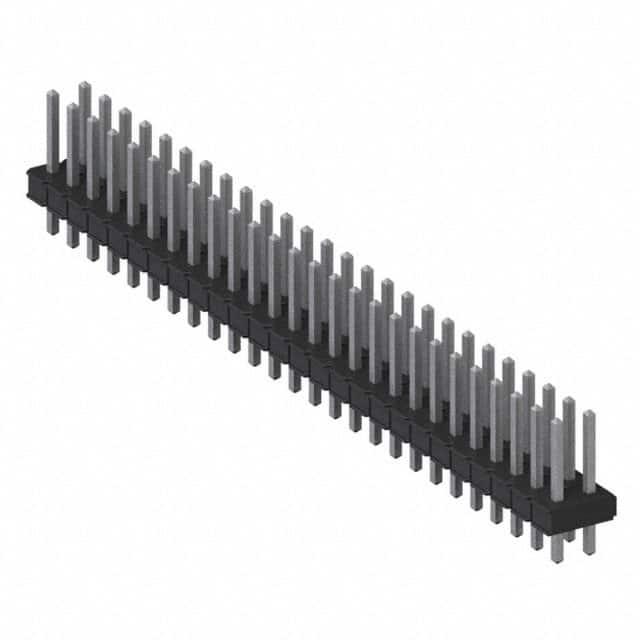

929836-01-26

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 52pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929836-01-26
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929836-01-26

929836-01-26概述

    3M™ Pin Strip Header 单双排电子元器件产品技术手册

    1. 产品简介


    3M™ Pin Strip Header 系列产品是专为连接应用设计的高性能电子元器件。该系列产品包括单排和双排两种配置,具有直角和直插式尾部设计,适用于焊接操作。其主要功能包括高电流承载能力和可靠的电绝缘性能。这些产品广泛应用于工业自动化、通信设备、汽车电子及消费电子产品等领域。

    2. 技术参数


    - 物理特性
    - 绝缘材料:玻璃纤维填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 沉积层:50 微英寸(1.27 微米)镍底层,镀金、光亮锡或锡铅选项
    - 电气特性
    - 电流承载能力:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω 在 500 VDC 条件下
    - 耐电压:海平面条件下 1500 VRMS
    - 环境适应性
    - 温度范围:-40°C 到 +105°C
    - 工艺温度:PCT 版本可达 260°C(J-STD-020C 标准),PBT 版本的最大绝缘温度为 191°C(仅适用于焊波工艺)

    3. 产品特点和优势


    - 可堆叠性:多个连接器可以方便地堆叠在一起,增加布线密度。
    - 镀层选项:提供镀金、哑光锡和锡铅三种选择,以满足不同应用场景的需求。
    - 高耐温塑料:PCT 材料适合用于波峰焊或红外线焊接工艺,提高了焊接过程的可靠性。
    - 焊盘隔离:焊盘高度设计确保在波峰焊接时的可靠性能。
    - 板端保持功能:通过更改订购代码(从 '9X9' 更改为 '9R9'),可以选择带有板端保持功能的产品。

    4. 应用案例和使用建议


    - 工业自动化:可用于自动化生产线中的信号传输,提高生产效率和稳定性。
    - 通信设备:适合作为模块间的数据传输接口,保证信号的稳定传输。
    - 汽车电子:适用于车内电子系统的连接,需考虑高低温环境下的稳定性能。
    - 消费电子产品:在小尺寸、轻量级设计的设备中应用,要求产品具备良好的机械强度和耐用性。
    使用建议:
    - 根据实际应用需求选择合适的镀层类型,如高温环境或要求高抗腐蚀性的场合推荐使用镀金产品。
    - 严格按照推荐的孔径尺寸进行加工,以确保电气性能和机械强度。

    5. 兼容性和支持


    - 该产品可以与其他标准互连系统无缝对接,适用于各种通用接口标准。
    - 3M 提供详细的技术文档和在线支持,以便客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题 1:焊接后出现针脚断裂。
    - 解决方案:检查焊接工艺参数,调整焊接温度和时间,避免过热导致材料受损。

    - 问题 2:接触不良。
    - 解决方案:确保正确安装和定位,检查孔径和针脚尺寸匹配情况,必要时更换孔径。

    7. 总结和推荐


    3M™ Pin Strip Header 系列产品凭借其优异的电气性能、可靠的环境适应性和多样化的应用领域,成为市场上极具竞争力的产品。对于需要高效、稳定互连解决方案的应用场景,强烈推荐使用该系列电子元器件。

929836-01-26参数

参数
触头镀层 - 配接 锡铅
防护等级 -
间距-配接 2.54mm
排数 2
额定电流 2.5A
针脚数 52pin
触头镀层厚度 - 配接 2.54μm
颜色 黑色
类型 Header,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 散装

929836-01-26厂商介绍
