929834-02-07

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 7pin 2.5A 2.54μm 锡铅 黑色 通孔安装 17.8mm*2.92mm*2.54mm
供应商型号: 929834-02-07
供应商: 国内现货
标准整包数: 1

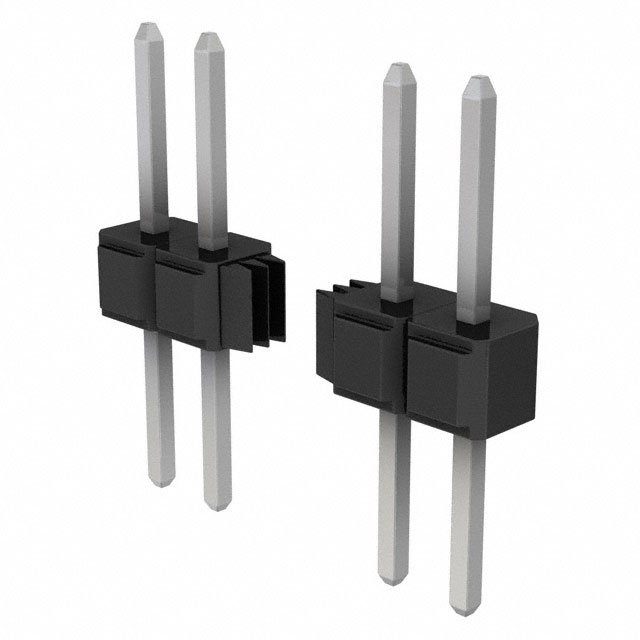

3M 矩形连接器 - 针座 - 公插针 929834-02-07

929834-02-07概述

    3M™ Pin Strip Header 单双排插头:技术手册解析

    1. 产品简介


    3M™ Pin Strip Header 系列单双排插头专为连接需求高的电子产品设计。该系列插头提供直角和直插两种焊接尾部选项,支持镀金、哑光锡和锡铅合金三种电镀选项。适用于各种电气特性要求高的电路板连接,如波峰焊和红外焊接工艺。

    2. 技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温聚对苯二甲酸酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 触点材料:铜合金
    - 电镀:下镀层为50微英寸镍
    - 焊接区和焊尾:镀金、哑光锡或锡铅合金(具体见订购信息)
    - 电流承载能力:2.5A
    - 绝缘电阻:> 5 × 10^9 欧姆 @ 500 VDC
    - 耐电压:1500 VRMS @ 海平面
    - 温度范围:-40°C 至 +105°C
    - 工艺温度:260°C(仅限PCT部件,波峰焊接)
    - 湿度敏感等级:J-STD-020C 等级1
    - UL 文件编号:E680803

    3. 产品特点和优势


    - 堆叠式设计:支持多层堆叠连接,提高空间利用率。
    - 多样化的电镀选项:用户可根据需求选择镀金、哑光锡或锡铅合金,提升焊接可靠性。
    - 高温塑料外壳:采用PCT高温塑料,适合波峰焊和红外焊接工艺。
    - 焊脚支架:有效防止波峰焊接过程中的浸焊风险。
    - 板针保持功能:可选的板针保持功能提高产品稳定性和可靠性。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于消费电子、通信设备、工业自动化等领域。
    - 使用建议:
    - 在进行焊接时,注意焊料的选择和焊接温度控制,确保产品稳定性。
    - 定期检查连接部分,以确保电气性能的可靠性。

    5. 兼容性和支持


    - 兼容性:与大多数标准PCB制造工艺兼容,确保在多种电路板上的适配性。
    - 支持服务:3M 提供全面的技术支持和售后服务,用户可通过技术支持热线获取帮助。

    6. 常见问题与解决方案


    - 问题1:焊接过程中出现虚焊或脱落。
    - 解决方法:确保焊料充足且焊接温度适宜,避免焊接时间过长。
    - 问题2:产品无法通过绝缘电阻测试。
    - 解决方法:检查产品表面是否有污染物,必要时清洁后再进行测试。

    7. 总结和推荐


    3M™ Pin Strip Header 插头凭借其独特的设计和高可靠性,在电子连接领域表现出色。其丰富的电镀选项、耐用的高温外壳及多样化功能使其在各种应用场景中具有显著优势。对于追求高性能和稳定性的项目,这款插头无疑是理想的选择。
    综上所述,强烈推荐使用3M™ Pin Strip Header 插头。

929834-02-07参数

参数
类型 Breakaway,Header,Push-Pull
排数 1
针脚数 7pin
触头镀层 - 配接 锡铅
间距-配接 2.54mm
额定电流 2.5A
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 2.54μm
长*宽*高 17.8mm*2.92mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929834-02-07厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929834-02-07数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929834-02-07 929834-02-07数据手册

929834-02-07封装设计

查看详情并下载
Symbol
Footprint
3D Model
