929745-02-07-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 14pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929745-02-07-I
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929745-02-07-I

929745-02-07-I概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    产品简介

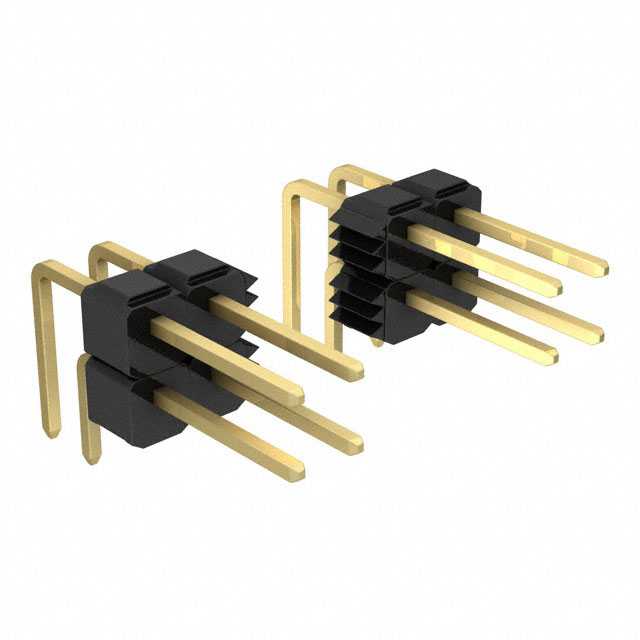

    3M™ Pin Strip Header 是一种高可靠性电子元器件,适用于单行和双行设计,支持直角和直立安装方式。它采用焊接尾部(Solder Tails),可以承受波峰焊或红外线焊接工艺。这种连接器主要用于工业控制、通信设备、医疗仪器和消费电子产品等领域,因其优良的电气特性和机械稳定性而受到广泛应用。

    技术参数


    - 物理特性
    - 材料:玻璃填充聚酯(PBT)或高温塑料(PCT)
    - 燃烧等级:UL 94V-0
    - 颜色:黑色
    - 接触特性
    - 材料:铜合金
    - 镀层:底层50微英寸镍,镀金、亮锡、镀铅锡选项
    - 电气特性
    - 电流承载能力:2.5安培
    - 绝缘电阻:> 5 × 10^9 欧姆 @ 500 VDC
    - 耐电压:1500 VRMS @ 海平面
    - 环境条件
    - 温度范围:-40°C 至 +105°C
    - 工艺耐温:260°C(仅PCT零件)

    产品特点和优势


    - 堆叠功能:允许堆叠使用,提高集成度和灵活性。
    - 多镀层选项:提供金、亮锡和镀铅锡等多种镀层选择,以满足不同应用需求。
    - 高温塑料材料:采用高温塑料,适用于波峰焊和红外焊接工艺。
    - 防浪涌设计:具有焊接距离设计,防止波峰焊接过程中的过度受热。
    - 板端固定功能:提供板端固定功能,增强连接器的稳固性。

    应用案例和使用建议


    这种连接器广泛应用于各种电子设备中,如工业自动化系统、通信设备和医疗仪器。例如,在一台自动化设备中,它可以用作信号传输接口。对于使用这类连接器的应用,建议在焊接过程中严格遵循制造商提供的焊接规范,确保良好的电气连接。

    兼容性和支持


    - 兼容性:与标准的印刷电路板(PCB)兼容,适用于多种制造工艺。
    - 支持:3M公司提供技术支持和服务,保证产品质量并协助解决用户问题。

    常见问题与解决方案


    1. 问题:连接器在焊接过程中损坏。
    - 解决方案:请严格按照焊接规范进行操作,必要时可以咨询技术支持。
    2. 问题:连接器电气连接不良。
    - 解决方案:检查焊接质量,并确认是否符合技术手册中的孔径和孔间距要求。
    3. 问题:连接器插拔力过大。
    - 解决方案:确认使用正确的焊接规范,如有必要,可以咨询技术支持进行调整。

    总结和推荐


    总体而言,3M™ Pin Strip Header 连接器是一款高性能的电子元器件,具备出色的电气特性和广泛的适用性。其多样化的镀层选择、堆叠功能和高温塑料材料使其成为众多应用的理想选择。如果你需要一款可靠的连接器用于你的电子设备,3M™ Pin Strip Header 是一个值得考虑的选择。

929745-02-07-I参数

参数
防护等级 -
类型 Header,Push-Pull
额定电流 2.5A
触头镀层 - 配接
颜色 黑色
针脚数 14pin
触头镀层厚度 - 配接 250nm
排数 2
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929745-02-07-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929745-02-07-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929745-02-07-I 929745-02-07-I数据手册

929745-02-07-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 2.044 ¥ 17.0265
35+ $ 1.898 ¥ 15.8103
70+ $ 1.7812 ¥ 14.8374
库存: 1775
起订量: 30 增量: 1
交货地:
最小起订量为:7
合计: ¥ 119.18
