929836-03-13

厂牌: 3M
产品描述: 接头 2.54mm 2 26pin 2.5A 2.54μm 铅,锡 黑色 通孔安装
供应商型号: 929836-03-13
供应商: 国内现货
标准整包数: 1

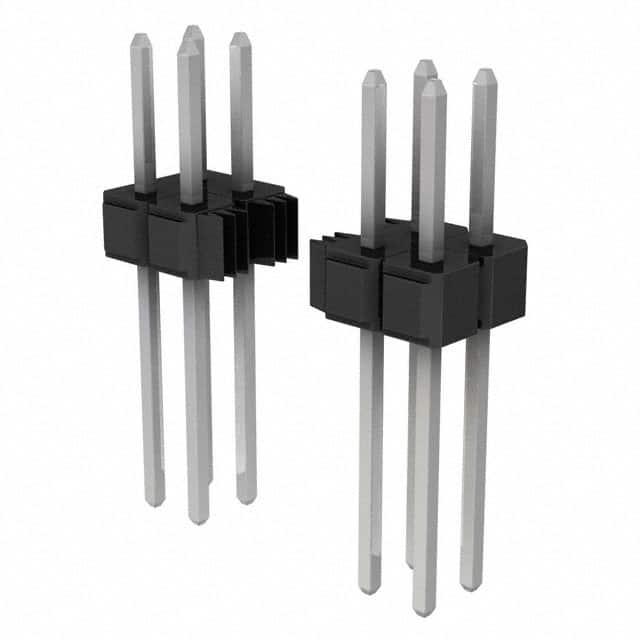

3M 矩形连接器 - 针座 - 公插针 929836-03-13

929836-03-13概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    产品简介


    3M™ Pin Strip Header 是一种广泛应用于电子设备中的互连解决方案。这种电子元器件主要用于电路板之间的连接,提供高可靠性、高稳定性的电连接。单行和双行配置提供了多种选项,满足不同应用的需求。它们适用于各种行业,如通信设备、工业自动化、汽车电子、医疗设备等领域。

    技术参数


    - 物理参数
    - 绝缘材料:玻璃纤维增强聚酯(PBT)或高温聚对苯二甲酸乙二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触部分
    - 材料:铜合金
    - 底层镀层:50 µ” [1.27 µm] 镍
    - 擦拭区域和焊尾:金、哑光锡、锡铅合金可选
    - 电气参数
    - 电流承载能力:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω (500 VDC)
    - 耐压强度:1500 VRMS(海平面)
    - 环境参数
    - 温度范围:-40°C 至 +105°C
    - 加工温度等级:260°C(仅适用于PCT部件,PBT绝缘版本最大绝缘温度为191°C)
    - 潮湿敏感度级别:1级(按J-STD-020C标准)

    产品特点和优势


    - 堆叠功能:允许组件的堆叠,从而节省空间并提高集成度。
    - 多样化选择:提供金、哑光锡、锡铅合金等多种镀层选项,满足不同应用场景的需求。
    - 高温度塑料:适合波峰焊接或红外焊接,增强耐久性和可靠性。
    - 焊接支撑脚:用于波峰焊接时提供焊接距离,保证焊接质量。
    - 板固定功能:可通过更改订购编号增加板固定功能,增强稳定性。

    应用案例和使用建议


    - 通信设备:3M™ Pin Strip Header 在电信设备中广泛应用,例如基站和路由器,确保高可靠性和稳定的信号传输。
    - 工业自动化:在自动化生产线中,这种插头可以承受高温和恶劣环境,保持长期的稳定性。
    - 使用建议:确保在焊接过程中使用正确的焊料和焊接工艺,避免过度加热导致的损坏。此外,建议定期检查连接状态以确保长期可靠的性能。

    兼容性和支持


    - 兼容性:该产品与其他电子元器件或设备具有良好的兼容性,便于集成到现有的系统中。
    - 支持和维护:3M 提供全面的技术支持和售后服务,用户可以通过电话或官网获得帮助。产品享有90天的质量保证期。

    常见问题与解决方案


    - 问题:如何确保焊接质量?
    - 解决方案:遵循手册中的焊接指南,选择合适的焊料和焊接工艺。建议在专业环境中进行焊接操作。
    - 问题:如何提高插头的可靠性?
    - 解决方案:定期检查插头的连接状态,保持清洁并避免过度震动。如果需要更高可靠性,可以选择带有板固定功能的型号。

    总结和推荐


    3M™ Pin Strip Header 在高要求的应用中表现出卓越的性能和可靠性。其多样化的镀层选项、高温度塑料和焊接支撑脚等功能使其成为市场上极具竞争力的产品。对于需要高性能连接解决方案的客户,强烈推荐使用这款产品。

929836-03-13参数

参数
额定电流 2.5A
针脚数 26pin
类型 接头
颜色 黑色
间距-配接 2.54mm
触头镀层 - 配接 铅,锡
防护等级 -
触头镀层厚度 - 配接 2.54μm
排数 2
安装方式 通孔安装
零件状态 在售
包装方式 散装

929836-03-13厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929836-03-13数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929836-03-13 929836-03-13数据手册

929836-03-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
