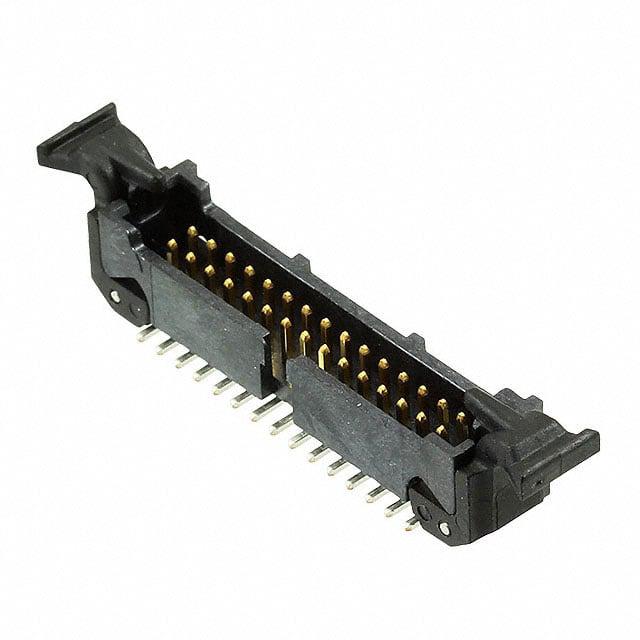

45214-220230

厂牌: 3M
产品描述: Header,Latch Lock/Eject Hooks,Short 1.27mm 2 14pin 1A 760nm 金 贴片安装 21.59mm(长度)*5.84mm(高度)
供应商型号: 517-45214-220230
供应商: Mouser
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 45214-220230

45214-220230概述


    产品简介


    3M公司自50多年前就开始在利用绝缘位移接触(IDC)技术的连接器领域处于世界领先地位。如今,3M推出了一种新的产品系列来延续这一丰富的领导力和创新历史:3M直列式带状电缆插座装配,451系列,0.050英寸间距;以及3M屏蔽式板载头,452系列,0.050英寸间距。这两种产品均提供高密度连接且适用于各种高要求的应用场景。

    技术参数


    - 电流容量:所有线路通电时为1.0 A,温升为30°C(符合EIA 364-70标准);6条线路通电时为1.5 A,温升为30°C(符合EIA 364-70标准);1条线路通电时为2.5 A,温升为30°C(符合EIA 364-70标准)。
    - 电压等级:最小125V。
    - 绝缘电阻:在500V DC下大于1 x 10^9欧姆。
    - 耐压能力:在海平面处为1250 VACrms。
    - 工作温度范围:-65°C至+105°C。
    - 加工温度:可达260°C。
    - 无铅焊锡能力:符合标准。

    产品特点和优势


    3M直列式带状电缆插座装配,451系列:
    - 精细间距提供了非常小空间内的高连接密度。
    - 提供了Au和Au闪镀层版本,能够以不同的价格点提供多种插拔循环选项。
    - 可选摩擦锁配置可以增加使用盒式头时防止意外断开的安全性。
    - 配备可选应力释放配件,有助于保护终端电缆在拉扯时不受损害。
    3M屏蔽式板载头,452系列:
    - 设计灵活,减少了PCB占地面积。
    - 可提供标准屏蔽式头,配有或不配有弹出式锁。
    - 30µ” Au和Au闪镀层版本提供了不同价格点的多种插拔循环选项。
    - 垂直安装、通孔和表面贴装(SMT)配置均可提供。
    - 右角度安装,通孔配置也可用。
    - SMT版本采用卷带包装,便于自动放置应用。
    - 符合无铅工艺要求。
    - PCB支架使得通过回流焊进行针点焊接成为可能。

    应用案例和使用建议


    这些连接器广泛应用于各类消费电子设备、工业控制系统和电信设备。例如,在智能穿戴设备中,451系列的精细间距和多循环选项非常适合用于小型化设计。对于自动化生产线中的机器人控制板,452系列的SMT配置能够满足自动化生产和快速组装的需求。在实际应用中,建议用户在操作过程中确保插拔动作平滑,并根据具体情况选择适当的应力释放配件以增强连接器的可靠性。

    兼容性和支持


    3M的451和452系列连接器具有良好的兼容性,可以与各种品牌的直列式带状电缆和其他相关组件配合使用。此外,3M公司还提供技术支持和保修服务,确保客户能够顺利使用和维护这些产品。产品在购买后一年内因材料和制造缺陷免费更换或维修,若需要进一步的技术支持,可拨打免费电话或访问官方网站获取帮助。

    常见问题与解决方案


    - Q: 产品的电流容量如何确定?
    A: 根据EIA 364-70标准,451和452系列的电流容量在所有线路通电时为1.0A,在特定条件下可达到更高值。

    - Q: 如何避免插拔时意外断开?
    A: 使用带有摩擦锁配置的451系列产品,并确保正确安装和固定。

    - Q: 在什么情况下需要使用应力释放配件?
    A: 当终端电缆频繁受到拉扯或存在较高机械应力时,建议使用应力释放配件以增强连接器的稳固性。

    总结和推荐


    总体来看,3M的451和452系列连接器凭借其紧凑的设计、广泛的适用性和可靠的性能表现,成为了市场上的佼佼者。无论是针对消费电子产品还是工业应用,它们都展现出了卓越的适应能力和竞争优势。因此,我们强烈推荐这些连接器用于需要高可靠性和高性能连接解决方案的应用场景。

45214-220230参数

参数
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
间距-配接 1.27mm
类型 Header,Latch Lock/Eject Hooks,Short
防护等级 -
额定电流 1A
针脚数 14pin
颜色 -
排数 2
长*宽*高 21.59mm(长度)*5.84mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
