45220-220200

厂牌: 3M
产品描述: Header,Latch Lock/Eject Hooks,Short 1.27mm 2 20pin 1A 金 贴片安装 25.4mm(长度)*5.84mm(高度)
供应商型号: Q-45220-220200
供应商: 期货订购
标准整包数: 500

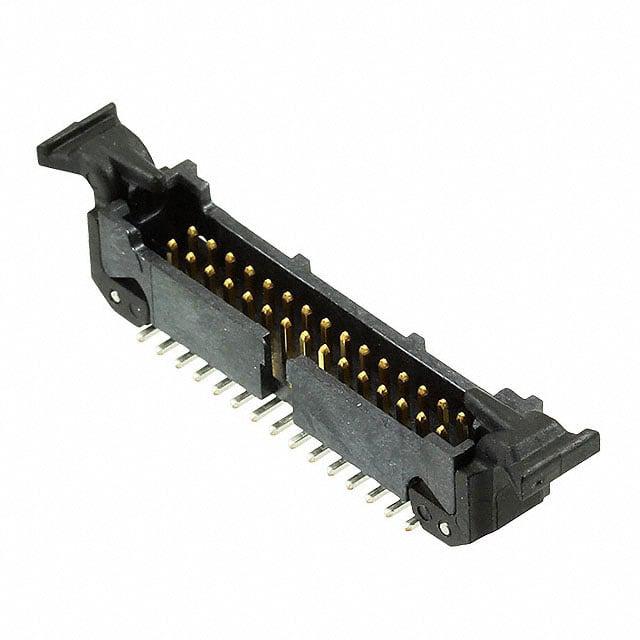

3M 矩形连接器 - 针座 - 公插针 45220-220200

45220-220200概述

    3M Ribbon Cable Wiremount Socket Assembly 451 Series 和 3M Shrouded Boardmount Header 452 Series 产品技术手册

    一、产品简介


    在过去的五十多年里,3M一直是利用绝缘位移接触(IDC)制造连接器的世界领导者。现在,3M推出了一系列新产品,以延续这一悠久的历史领导地位和创新传统,包括3M Ribbon Cable Wiremount Socket Assembly 451 Series 和 3M Shrouded Boardmount Header 452 Series。这些产品专为小型化设计而开发,提供了高密度的连接能力和灵活的设计选项,适用于广泛的应用领域。

    二、技术参数


    | 参数 | 值 |

    | 电流等级 | 1.0A(所有线路通电),温度上升30°C |
    1.5A(6条线路通电),温度上升30°C |
    2.5A(1条线路通电),温度上升30°C |
    | 电压等级 | 最低125V |
    | 绝缘电阻 | > 1 x 10^9 欧姆(500V DC) |
    | 耐压 | 1250V ACrms 海平面 |
    | 工作温度范围 | -65°C 到 +105°C |
    | 加工温度 | 260°C |
    | 铅自由焊料 | 是 |

    三、产品特点和优势


    3M Ribbon Cable Wiremount Socket Assembly 451 Series:
    - 细间距设计:实现高连接密度的小型化空间。
    - 镀金选项:提供不同循环次数(插拔次数)的版本,具有不同的价格点。
    - 摩擦锁配置:增加对意外断开的保护。
    - 可选应力释放配件:防止拉扯终端电缆时损坏。
    3M Shrouded Boardmount Header 452 Series:
    - 标准遮蔽式头:可选择带或不带弹出式锁的配置。
    - 镀金选项:提供不同循环次数的版本,具有不同的价格点。
    - 垂直安装、穿孔和SMT配置:多种安装方式适应不同需求。
    - 直角安装、穿孔配置:提供更多的灵活性。
    - 卷带包装:方便自动化贴装应用。
    - 无铅工艺兼容:符合现代环保要求。

    四、应用案例和使用建议


    应用案例:
    3M Ribbon Cable Wiremount Socket Assembly 451 Series 可用于紧凑空间的高密度连接需求,例如医疗设备、通信设备、工业控制板等。3M Shrouded Boardmount Header 452 Series 则适合需要灵活设计和多配置选项的应用,如消费电子、汽车电子、物联网设备等。
    使用建议:
    - 在进行安装时,应确保正确选择合适的配置选项,以满足特定应用的需求。
    - 使用应力释放配件以提高耐用性和安全性,特别是在频繁插拔的情况下。
    - 在高可靠性要求的应用中,优先考虑镀金选项,以获得更高的循环寿命。

    五、兼容性和支持


    3M Shrouded Boardmount Header 452 Series 与 3M Ribbon Cable Wiremount Socket Assembly 451 Series 完全兼容,方便构建可靠的连接系统。此外,3M还提供了全面的技术支持和售后服务,确保用户能够充分利用产品的功能和优势。

    六、常见问题与解决方案


    问题1:如何判断产品是否适用?
    解决方案: 请详细阅读技术手册,根据您的具体需求和应用场景评估产品是否适合。
    问题2:如何正确安装和使用应力释放配件?
    解决方案: 确保按照技术手册中的指导进行安装,以发挥最佳效果。
    问题3:在高温环境下如何保证产品的可靠性?
    解决方案: 请确保选择经过高温处理验证的产品,并遵循正确的安装和使用方法。

    七、总结和推荐


    综合评估:
    3M Ribbon Cable Wiremount Socket Assembly 451 Series 和 3M Shrouded Boardmount Header 452 Series 以其小巧的体积、高密度连接能力和丰富的配置选项,展示了极高的性价比。它们在多个行业领域中的广泛应用证明了其可靠性和稳定性。
    推荐:
    强烈推荐给需要高密度、小型化连接解决方案的设计工程师和技术采购人员。无论是在研发还是生产阶段,这些产品都能为您提供卓越的性能和可靠的支持。

45220-220200参数

参数
触头镀层厚度 - 配接 -
间距-配接 1.27mm
额定电流 1A
触头镀层 - 配接
类型 Header,Latch Lock/Eject Hooks,Short
颜色 -
针脚数 20pin
防护等级 -
排数 2
长*宽*高 25.4mm(长度)*5.84mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

45220-220200厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

45220-220200数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 45220-220200 45220-220200数据手册

45220-220200封装设计

查看详情并下载
Symbol
Footprint
3D Model
