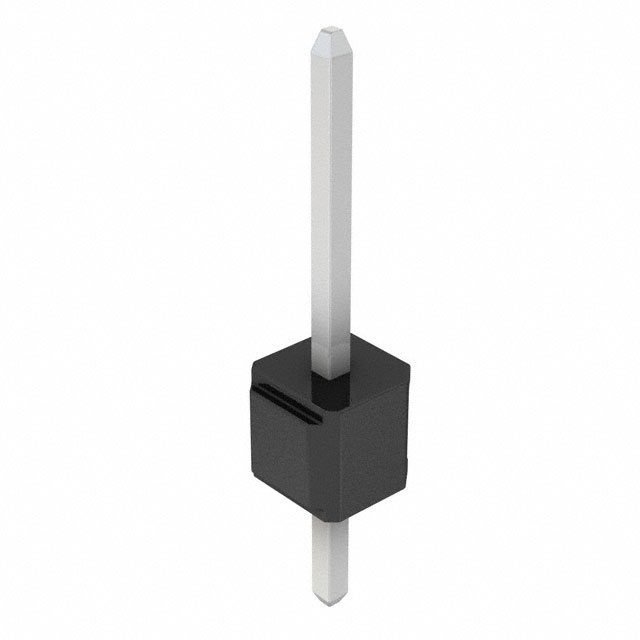

929400-01-01-RK

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 1 1pin 2.5A 5.08μm 锡 黑色 通孔安装 2.5mm(长度)*2.44mm(高度)
供应商型号: 517-929400-01-01-RK
供应商: Mouser
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929400-01-01-RK

929400-01-01-RK概述

    3M™ Pin Strip Header 929 系列技术手册解析

    1. 产品简介


    3M™ Pin Strip Header 是一款用于电子连接器的元件,主要设计用于直角和水平安装的应用场景。它适用于广泛的技术和工业领域,如消费电子、工业自动化、通信设备等。此系列产品具备可堆叠特性,并且提供焊锡尾部设计以方便生产过程中采用波峰焊接工艺。

    2. 技术参数


    | 类别 | 规格 |

    | 绝缘材料 | 玻璃纤维填充聚酯(PBT)或高温聚对苯二甲酸酯(PCT) |
    | 阻燃等级 | UL 94V-0 |
    | 接触材料 | 铜合金 |
    | 接触镀层 | 50 μ” [1.27 μm]镍,之后再进行焊接区域的镀锡处理 |
    | 电气规格 | 电流承载能力:2.5 A |
    绝缘电阻:> 5 × 10^9 Ω(500 VDC) |
    耐压:1500 VRMS(海平面) |
    | 环境适应性 | 温度范围:-40°C 至 +105°C |
    制造过程耐温:260°C(仅PCT绝缘部分,PBT部分为191°C) |

    3. 产品特点和优势


    - 可堆叠设计:方便多层电路板的设计,提高空间利用率。
    - 多种镀层选择:提供焊锡尾部和金镀层选项,适应不同应用需求。
    - 焊接支架:简化生产过程中的波峰焊接,减少焊接变形的风险。
    - 板子固定特征:提高插针在PCB上的稳定性,避免因振动导致的松动。

    4. 应用案例和使用建议


    3M™ Pin Strip Header 广泛应用于各类消费电子产品中,如手机、平板电脑及智能穿戴设备。建议在复杂环境下使用时增加额外的固定措施,如使用导热硅胶垫,以确保机械稳定性和电气连接可靠性。

    5. 兼容性和支持


    - 兼容性:适用于标准孔径和尺寸的PCB。
    - 技术支持:提供完整的销售和技术支持服务,通过电话(800-225-5373)或官网(http://www.3M.com/interconnects/)获得帮助。

    6. 常见问题与解决方案


    - 问题一:插针容易脱落
    - 解决办法:确认插针的孔位正确并使用适当的固定方法。
    - 问题二:电气性能不稳定
    - 解决办法:检查所有接点的接触面是否有氧化或污染,清洁后再重新焊接。
    - 问题三:焊接不完全
    - 解决办法:确保焊接温度和时间达到规定值,并使用适当的助焊剂。

    7. 总结和推荐


    3M™ Pin Strip Header 929 系列以其优良的电气性能和多样的应用场景脱颖而出,是适用于多层电路板设计的理想选择。强烈推荐在需要高密度连接器和良好焊接质量的应用中使用本产品。

929400-01-01-RK参数

参数
颜色 黑色
类型 Breakaway,Header,Push-Pull
防护等级 -
针脚数 1pin
触头镀层 - 配接
触头镀层厚度 - 配接 5.08μm
间距-配接 -
额定电流 2.5A
排数 1
长*宽*高 2.5mm(长度)*2.44mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
