929800-01-10

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 10pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929800-01-10
供应商: 国内现货
标准整包数: 1

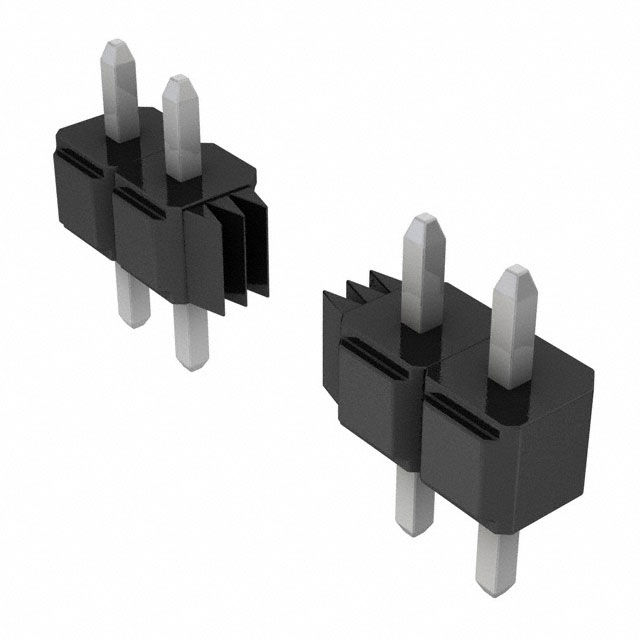

3M 矩形连接器 - 针座 - 公插针 929800-01-10

929800-01-10概述

    3M™ Pin Strip Header 技术手册

    产品简介


    3M™ Pin Strip Header 是一种专门用于电路板连接的电子元器件。该产品包括两种型号:.100" 和 .100" x .100",其中 .093" 为匹配长度。这种直式焊尾(Solder Tails)的设计使得它能够方便地应用于各种焊接场景。此款产品特别适用于需要紧凑布局的应用场合,比如高密度电路板堆叠。3M公司提供丰富的支持和售后服务,确保用户获得最佳的使用体验。

    技术参数


    - 物理属性:
    - 绝缘材料: 玻璃填充聚酯(PBT)或聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料:
    - 接触材料: 铜合金
    - 涂层: 下涂层厚度 50 μm [1.27 μm] 的镍
    - 刮擦区域和焊尾: 见订购信息
    - 标记: 无
    - 电气属性:
    - 电流额定值: 2.5 A
    - 绝缘电阻: 5 × 10^9 Ω @ 500 VDC
    - 耐压强度: 1500 VRMS 海拔
    - 环境属性:
    - 温度范围: -40°C 至 +105°C
    - 工艺耐温: PCT 绝缘体: 260°C(符合 J-STD-0 标准)
    - PBT 绝缘体: 最大绝缘体温度 191°C(用于焊波过程)
    - 潮湿敏感等级: 1(符合 J-STD-020C 标准)仅限于 PCT 绝缘体
    - UL 文件编号: E680803

    产品特点和优势


    1. 低轮廓设计: 这种设计使得产品适合用于电路板紧密堆叠的应用。
    2. 焊锡支架: 有助于生产过程中波峰焊接及电路板清洁。
    3. 板上针保留功能: 可提供额外的稳定性,防止接触针脱落。
    4. 多种电镀选项: 提供不同类型的表面处理(如 10 μ" 金电镀,100 μ" 锡铅电镀等),以满足不同的应用需求。
    5. 广泛的工作温度范围: 在 -40°C 至 +105°C 的范围内都能稳定工作,适用于严苛的环境条件。

    应用案例和使用建议


    该产品广泛应用于电子设备、仪器仪表、通讯设备等领域,尤其是在需要高密度连接的应用场景中。根据手册中的建议,可以将此产品应用于多层 PCB 板的连接。对于初次使用者,建议严格按照手册中的安装步骤进行操作,以确保连接质量。如果需要更高的信号传输速度,建议选择电镀金(Gold Plated)版本以降低电阻。

    兼容性和支持


    3M™ Pin Strip Header 与大多数常见的电子组件兼容,支持多种安装方式。3M公司提供了详细的订购信息和技术支持,包括 RoHS 合规信息。用户可以通过官方网站获取更多帮助,也可以拨打技术支持电话 800-225-5373 获取更多帮助。

    常见问题与解决方案


    1. 问题: 如何确定合适的产品型号?
    - 解决方法: 根据手册中的规格要求和应用场景选择合适的型号,例如根据工作温度范围和电镀类型选择。

    2. 问题: 如何安装?
    - 解决方法: 仔细阅读手册中的安装说明,并按照指示进行焊接和固定操作。如果有任何疑问,可以联系技术支持部门。
    3. 问题: 如何判断产品质量是否合格?
    - 解决方法: 在安装前检查产品的外观和标识,确认无损坏后方可安装。同时注意查看产品是否通过了相关认证。

    总结和推荐


    3M™ Pin Strip Header 是一款优秀的电路板连接器,具有出色的低轮廓设计、可靠的电气特性和广泛的适用范围。这款产品在众多应用中表现出色,尤其是高密度电路板连接场合。因此,我们强烈推荐这一产品给所有需要高性能连接器的工程师和采购经理们。

929800-01-10参数

参数
防护等级 -
触头镀层厚度 - 配接 2.54μm
触头镀层 - 配接 锡铅
排数 1
额定电流 2.5A
类型 Breakaway,Header,Push-Pull
针脚数 10pin
颜色 黑色
间距-配接 2.54mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

929800-01-10厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929800-01-10数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929800-01-10 929800-01-10数据手册

929800-01-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
52+ $ 0.2716 ¥ 2.2624
260+ $ 0.2522 ¥ 2.1008
520+ $ 0.2367 ¥ 1.9715
库存: 20037
起订量: 222 增量: 1
交货地:
最小起订量为:52
合计: ¥ 117.64
