929715-06-36-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 72pin 2.5A 250nm 金 黑色 通孔安装 91.4mm(长度)*5.46mm(高度)
供应商型号: Q-929715-06-36-I
供应商: 期货订购
标准整包数: 300

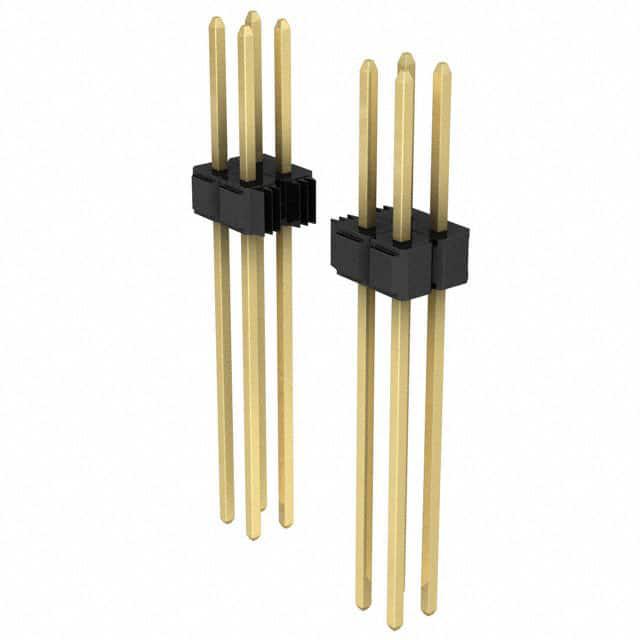

3M 矩形连接器 - 针座 - 公插针 929715-06-36-I

929715-06-36-I概述


    产品简介


    3M™ Pin Strip Header 单行和双行插头(929 系列)是一款专为连接器设计的产品,适用于焊接尾部的直角和直形版本。这些插头采用玻璃纤维填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)材料制造,能够适应波峰焊或红外焊接工艺。本产品适用于多种电子设备和系统的连接,如工业控制设备、消费电子产品、汽车电子等。

    技术参数


    - 绝缘材料:玻璃纤维填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 触点材料:铜合金
    - 电镀层:镍底层 50 微英寸 [1.27 微米]
    - 电流承载能力:2.5 A
    - 绝缘电阻:> 5 × 10^9 Ω @ 500 VDC
    - 耐电压:1500 VRMS @ 海平面
    - 温度范围:-40°C 至 +105°C
    - 工艺温度:260°C(仅限 PCT 零件)
    - 湿度敏感度等级:级别 1(符合 J-STD-020C 标准)

    产品特点和优势


    - 堆叠功能:可堆叠设计便于组装和布局。
    - 电镀选项:提供金、亮锡、锡铅等多种电镀选项,增强产品适用性。
    - 高温塑料:PCT 材料确保高温度适应性,适用于波峰焊和红外焊接。
    - 焊接支架:适用于波峰焊。
    - 板针固定功能:可选板针固定功能,增加结构稳定性。
    - 合规性:符合欧盟 RoHS 指令和其他环保标准。

    应用案例和使用建议


    - 工业控制设备:3M 插头可用于各种工业控制系统,实现高效稳定的信号传输。
    - 消费电子产品:适用于便携式设备,如智能手机、平板电脑等,提升产品的可靠性和耐用性。
    - 汽车电子:适合汽车内部复杂的电路连接,提高汽车电子系统的稳定性。
    使用建议:
    1. 在波峰焊接过程中,应确保温度不超过工艺温度要求。
    2. 若需提高连接可靠性,可选择带有板针固定功能的产品。
    3. 为了延长使用寿命,建议定期检查连接器状态并进行清洁维护。

    兼容性和支持


    - 兼容性:该产品可与其他符合行业标准的电子元器件配合使用,例如其他品牌的标准插头和插座。
    - 技术支持:3M 提供详细的技术文档和售后服务支持,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题:插头插入力过大。
    - 解决方案:检查插头和插座的孔径是否匹配,必要时重新调整。

    - 问题:焊接过程中焊点不牢固。
    - 解决方案:确保焊接温度符合工艺要求,适当调整焊接时间。

    总结和推荐


    3M™ Pin Strip Header 单行和双行插头(929 系列)凭借其坚固耐用的设计、广泛的电镀选项以及优异的电气性能,成为众多应用场景下的理想选择。尤其是其堆叠功能和高温塑料材质使其适用于工业、消费电子和汽车电子等领域。我们强烈推荐该产品给需要稳定、高效连接解决方案的应用场景。

929715-06-36-I参数

参数
颜色 黑色
防护等级 -
间距-配接 2.54mm
排数 2
针脚数 72pin
类型 Header,Push-Pull
触头镀层 - 配接
额定电流 2.5A
触头镀层厚度 - 配接 250nm
长*宽*高 91.4mm(长度)*5.46mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
