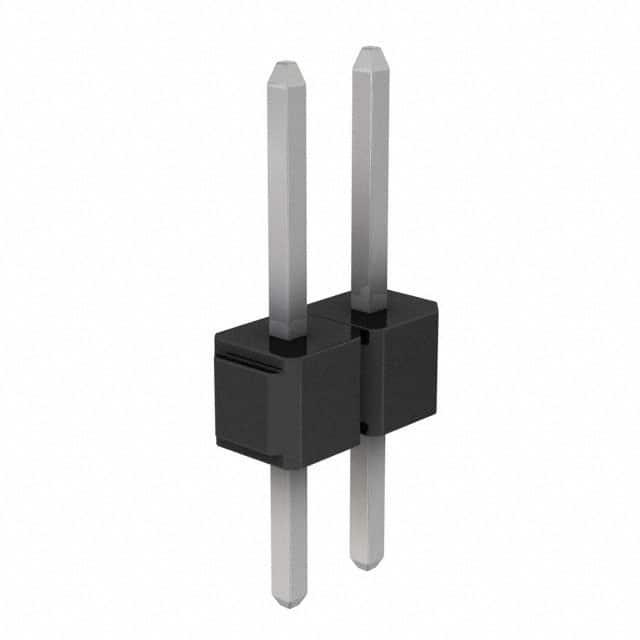

929836-09-01-RK

厂牌: 3M
产品描述: 2pin 2.54mm 2 2.54mm Header,Push-Pull 2.5A 5.08μm 锡 黑色 通孔安装 2.5mm*5.46mm*2.54mm
供应商型号: 3M156508-02-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929836-09-01-RK

929836-09-01-RK概述

    3M™ Pin Strip Header 单排和双排产品技术手册

    1. 产品简介


    3M™ Pin Strip Header 系列是一种多功能且高性能的连接器系统,适用于单排和双排配置。这些连接器的设计旨在实现堆叠连接,具有多种镀层选项(金、光亮锡、铅锡合金),并提供高耐温塑料材料以支持波峰焊或红外焊接。产品主要用于工业自动化、通信设备、计算机硬件及各种消费电子产品等领域。

    2. 技术参数


    - 绝缘材料:玻璃填充聚对苯二甲酸丁二醇酯 (PBT) 或高耐温聚对苯二甲酸环己烷二甲醇酯 (PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触镀层:
    - 基底层:50 微英寸(1.27 微米)镍
    - 擦拭区和焊接尾:根据订购信息选择(金、光亮锡、铅锡合金)
    - 电气参数:
    - 电流额定值:2.5 A
    - 绝缘电阻:5 x 10^9 欧姆 @ 500 VDC
    - 耐电压:1500 VRMS @ 海平面
    - 环境参数:
    - 温度范围:-40°C 至 +105°C
    - 加工等级:仅 PCT 零件最高 260°C(符合 J-STD-020C 规范)

    3. 产品特点和优势


    - 可堆叠设计:允许多层连接器之间的堆叠,提高空间利用率。
    - 多种镀层选项:提供金、光亮锡、铅锡合金三种镀层,适应不同应用场景的需求。
    - 高耐温塑料材料:适用于波峰焊或红外焊接工艺。
    - 焊接支架:提高波峰焊时的稳定性和焊接效果。
    - 板卡针保持功能:提供额外的稳定性,防止在高温焊接过程中发生变形。
    - 化学合规信息:详见规范附录(RIA),确保符合欧盟RoHS指令和其他国际标准。

    4. 应用案例和使用建议


    - 工业自动化:适用于自动装配线和机器人控制系统的连接。
    - 通信设备:适合交换机、路由器和服务器的内部连接。
    - 计算机硬件:用于主板和扩展卡之间的连接。
    - 消费电子产品:适用于手机、平板电脑及其他便携设备的组装。
    使用建议:
    - 在波峰焊过程中,使用提供的焊接支架,确保连接器位置正确且稳固。
    - 为了防止在高温焊接过程中的变形,建议采用板卡针保持功能。

    5. 兼容性和支持


    - 兼容性:与现有的 PCB 设计完全兼容,可以无缝集成到现有的电子系统中。
    - 支持:提供详尽的技术资料和在线支持服务,如需技术支持,请拨打 800-225-5373。

    6. 常见问题与解决方案


    - 问题1:连接器在焊接后出现松动。
    - 解决方案:确保使用焊接支架,并在焊接过程中适当施加压力,以确保连接器牢固固定。
    - 问题2:连接器在高温环境下表现出不稳定。
    - 解决方案:选择 PCT 材料制成的部件,并确保焊接温度不超过 260°C。

    7. 总结和推荐


    3M™ Pin Strip Header 系列凭借其坚固耐用、多功能和兼容性强的特点,在众多工业和消费电子领域表现出色。其优异的电气性能和良好的焊接稳定性,使其成为连接器市场的优秀选择。总体而言,该产品是值得推荐使用的。
    如有进一步需求或疑问,欢迎联系 3M 官方技术支持获取更多帮助。

929836-09-01-RK参数

参数
针脚数 2pin
间距-配接 2.54mm
排数 2
排距 2.54mm
颜色 黑色
防护等级 -
触头镀层厚度 - 配接 5.08μm
触头镀层 - 配接
类型 Header,Push-Pull
额定电流 2.5A
长*宽*高 2.5mm*5.46mm*2.54mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929836-09-01-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929836-09-01-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929836-09-01-RK 929836-09-01-RK数据手册

929836-09-01-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
