929500-01-14

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 14pin 2.5A 2.54μm 锡铅 黑色 通孔安装 35mm(长度)*9.93mm(高度)
供应商型号: 19-929500-01-14-ND
供应商: Digi-Key
标准整包数: 1

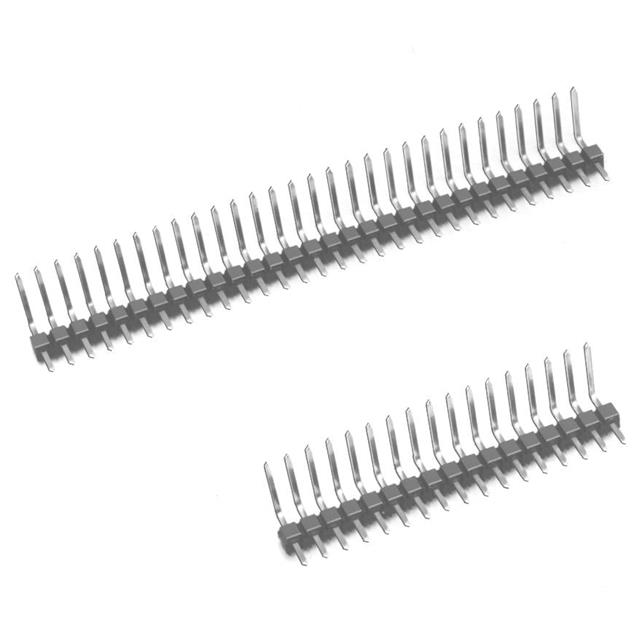

3M 矩形连接器 - 针座 - 公插针 929500-01-14

929500-01-14概述

    3M™ Pin Strip Header 技术手册解析

    产品简介


    产品名称:3M™ Pin Strip Header
    产品型号:929系列
    类型:直角和垂直焊接针脚连接器
    制造商:3M公司
    主要功能:用于电子电路板之间的连接,支持波峰焊接工艺
    应用领域:广泛应用于计算机、通讯设备、医疗仪器等领域

    技术参数


    物理参数
    - 绝缘材料:玻璃纤维填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:
    - 基底:50微米镍
    - 擦拭区域和焊接尾端:见订购信息
    电气参数
    - 电流承载能力:2.5安培
    - 绝缘电阻:5 × 10^9 欧姆 @ 500V DC
    - 耐电压:1500 VRMS 海平面
    环境参数
    - 温度范围:-40°C 至 +105°C
    - 加工温度:PCT绝缘体部件为260°C(仅限J-STD-020C),PBT绝缘体部件最大绝缘体温度为191°C
    - 湿度敏感度等级:1(仅限PCT绝缘版本)
    其他
    - UL文件编号:E680803

    产品特点和优势


    特点:
    - 堆叠功能:可以实现多层堆叠
    - 可选镀层:锡铅或金镀层
    - 助焊套管:便于生产时的波峰焊接
    - 板针固定功能:提供可选的板针固定功能
    优势:
    - 高度可靠:符合RoHS指令,保证产品环保合规
    - 广泛适用性:可用于多种应用场景,适用于不同温度条件下的工作环境
    - 高可靠性:绝缘电阻高,耐压能力强,确保长期稳定的性能表现

    应用案例和使用建议


    应用案例:
    - 计算机系统:用于主板与扩展卡之间的连接
    - 通讯设备:用于信号传输与控制线路
    - 医疗设备:需要高可靠性和环境适应性的应用场景
    使用建议:
    - 选择合适的插针数量:根据实际需求选择合适的插针数,例如01至36个插针。
    - 确保正确的安装位置:按照推荐的孔位进行安装,以确保良好的电气连接。
    - 注意温度限制:在高温环境下使用时,需注意最高绝缘体温度限制。

    兼容性和支持


    兼容性:
    - 该产品与其他标准的电子元器件和设备兼容,可以方便地集成到现有的系统中。
    支持:
    - 技术支持:可通过电话或官网联系3M公司获取技术支持。
    - 维修与保修:产品享受90天的质量保证期。

    常见问题与解决方案


    常见问题:
    - 接头松动:确保插针插入孔内足够深。
    - 电气连接不良:检查镀层是否完好,确保焊接质量。
    解决方案:
    - 插针松动:重新插入插针并确保稳固。
    - 电气连接不良:检查焊接点是否干净且焊接到位。

    总结和推荐


    总体评价:
    - 3M™ Pin Strip Header 在电气和机械性能方面表现出色,尤其是在高温环境下的稳定性和高可靠性。
    - 产品设计考虑到了环保要求,符合RoHS标准。
    推荐使用:
    - 强烈推荐:该产品非常适合用于需要高可靠性连接的应用场景,如计算机系统、通讯设备和医疗设备。对于追求高效能和高可靠性的项目,3M™ Pin Strip Header 是一个极佳的选择。

929500-01-14参数

参数
触头镀层 - 配接 锡铅
触头镀层厚度 - 配接 2.54μm
额定电流 2.5A
间距-配接 2.54mm
针脚数 14pin
颜色 黑色
排数 1
类型 Breakaway,Header,Push-Pull
防护等级 -
长*宽*高 35mm(长度)*9.93mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929500-01-14厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929500-01-14数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929500-01-14 929500-01-14数据手册

929500-01-14封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.943 ¥ 7.9684
10+ $ 0.7538 ¥ 6.3699
100+ $ 0.6614 ¥ 5.5888
库存: 300
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.96
