929834-01-02-RK

厂牌: 3M
产品描述: 2pin 2.54mm 1 Breakaway,Header,Push-Pull 2.5A 5.08μm 锡 黑色 通孔安装 5.1mm(长度)
供应商型号: 3M156862-02-ND
供应商: Digi-Key
标准整包数: 1

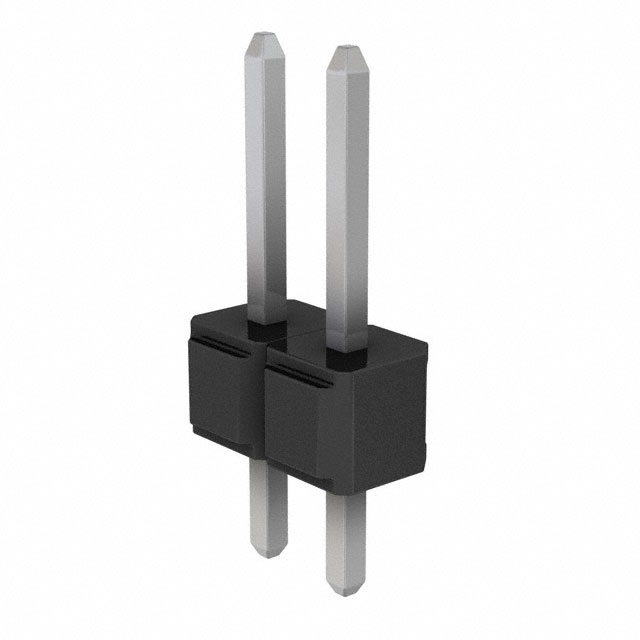

3M 矩形连接器 - 针座 - 公插针 929834-01-02-RK

929834-01-02-RK概述

    3M™ Pin Strip Header Single and Dual Row 技术手册解析

    1. 产品简介


    产品类型:3M™ Pin Strip Header Single and Dual Row 系列,采用直插式或直角式设计,支持波峰焊或红外线焊接。
    主要功能:适用于单排或多排结构,通过金、硬锡或锡铅镀层选项提供不同的连接可靠性。
    应用领域:广泛应用于电子设备、通信系统、工业控制等领域。

    2. 技术参数


    - 绝缘材料:玻璃填充聚对苯二甲酸乙二醇酯(PBT)或高耐热塑料(PCT),达到UL 94V-0防火等级。
    - 接触材料:铜合金,采用50微米镍基底层电镀。
    - 镀层选项:金、硬锡或锡铅电镀,支持不同焊接过程。
    - 电气特性:
    - 电流承载能力:2.5A
    - 绝缘电阻:> 5 × 10^9 Ω(500V DC)
    - 耐压:1500VRMS(海平面)
    - 环境条件:
    - 温度范围:-40°C 至 +105°C
    - 加工温度:PCT零件260°C(J-STD-020C标准)

    3. 产品特点和优势


    - 堆叠功能:便于多层级电路板的堆叠连接。
    - 高耐热性:采用高耐热塑料制成,适合高温焊接工艺。
    - 防波焊功能:特别设计的焊接支架确保在波峰焊接时的良好接触。
    - 可选板针固定功能:提升电路板的稳定性,减少焊接后的松动风险。

    4. 应用案例和使用建议


    - 应用案例:该产品常用于高密度印刷电路板(PCB)的设计中,如智能手机主板、服务器背板等。
    - 使用建议:
    - 在选择焊点长度和镀层时,应根据实际应用场景和焊接工艺需求进行合理选择。
    - 针对需要更高稳定性的场合,建议选用板针固定功能选项。

    5. 兼容性和支持


    - 兼容性:产品支持多种电路板连接方式,可以与多种不同制造商的电子组件兼容。
    - 支持和服务:3M公司提供详细的技术文档和支持服务,客户可以通过电话或网站获取帮助。

    6. 常见问题与解决方案


    - 问题1:焊接过程中接触不良。
    - 解决方案:检查焊点长度和焊接温度是否符合要求,必要时更换镀层。
    - 问题2:焊接后电路板稳定性差。
    - 解决方案:启用板针固定功能,以提高整体稳定性。

    7. 总结和推荐


    综合评估:3M™ Pin Strip Header Single and Dual Row 系列产品凭借其卓越的性能和广泛的适用性,在市场上具备极高的竞争力。无论是从技术规格还是应用案例来看,该产品都能满足大部分客户的实际需求。
    推荐:强烈推荐给需要高性能连接器的工程师和技术人员,尤其是对于高密度电路板设计有着严苛要求的应用场合。

929834-01-02-RK参数

参数
针脚数 2pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层厚度 - 配接 5.08μm
防护等级 -
额定电流 2.5A
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
颜色 黑色
长*宽*高 5.1mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929834-01-02-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929834-01-02-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929834-01-02-RK 929834-01-02-RK数据手册

929834-01-02-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
