929647-03-01-I

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 1 1pin 2.5A 250nm 金 黑色 通孔安装
供应商型号: 929647-03-01-I
供应商: 国内现货
标准整包数: 1

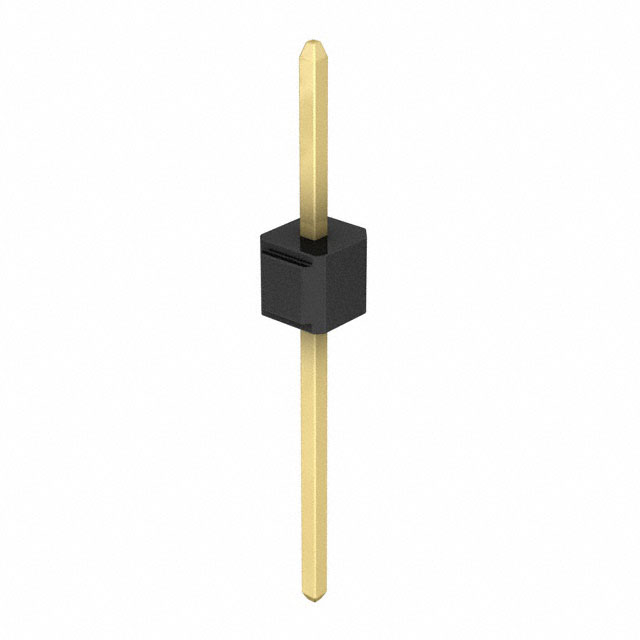

3M 矩形连接器 - 针座 - 公插针 929647-03-01-I

929647-03-01-I概述

    3M™ Pin Strip Header 单双排接线柱产品技术手册

    1. 产品简介


    3M™ Pin Strip Header 单双排接线柱是一种适用于各类电子应用的高品质连接器。该产品提供直插式和弯角式的直焊尾设计,可用于波峰焊接或红外焊接工艺。产品广泛应用于通信设备、工业控制、医疗仪器等多个领域。

    2. 技术参数


    - 绝缘材料:玻璃纤维增强聚酯(PBT)或高温塑料(PCT)
    - 燃烧等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:镍底层(50微英寸),可选金、哑光锡、锡铅合金镀层
    - 电流额定值:2.5A
    - 绝缘电阻:> 5×10^9 Ω @ 500 VDC
    - 耐压能力:海平面下 1500 VRMS
    - 温度范围:-40°C 至 +105°C
    - 加工等级:PCT 部件 260°C(按 J-STD-020C 标准)
    - 湿度敏感等级:级别 1(按 J-STD-020C 标准)
    - UL 文件编号:E680803

    3. 产品特点和优势


    - 堆叠式设计:允许多个接线柱堆叠在一起,便于布局和组装。
    - 镀层选择:提供金、哑光锡、锡铅合金三种镀层选项,满足不同需求。
    - 高耐热性:PCT 材料可在波峰焊接或红外焊接过程中承受较高温度。
    - 焊脚隔离:防止波峰焊接时引脚短路。
    - 板载针脚固定功能:提高安装稳定性。
    - 化学合规信息:参见《监管信息附录》(RIA)获取化学成分合规信息。

    4. 应用案例和使用建议


    - 通信设备:用于数据传输接口,确保高速信号传输稳定可靠。
    - 工业控制:在自动化生产线中,用于连接传感器和其他控制设备,保证系统正常运行。
    - 医疗仪器:要求高精度和高可靠性,3M™ Pin Strip Header 可以保证稳定的连接和良好的电气性能。
    使用建议:
    - 确保焊点均匀分布,避免局部过热导致损坏。
    - 注意焊盘尺寸和孔径设计,以确保焊接质量。
    - 对于双排接线柱,不推荐切割成特定长度,应保持完整性。

    5. 兼容性和支持


    - 产品与标准 PCB 制造流程完全兼容。
    - 厂商提供详细的订单信息和技术支持服务,客户可通过电话 800-225-5373 获取相关信息。

    6. 常见问题与解决方案


    - 问题1:焊点不均匀
    - 解决办法:确保焊接温度和时间一致,均匀施加热量。
    - 问题2:接线柱不稳定
    - 解决办法:选择带板载针脚固定功能的型号,并确保焊接时施加适当的力。

    7. 总结和推荐


    3M™ Pin Strip Header 是一款具有高性能和高可靠性的接线柱产品,适用于多种复杂应用环境。其独特的堆叠式设计和多种镀层选择使其在市场上具有较强的竞争力。强烈推荐在需要高性能连接器的应用中使用此产品。

929647-03-01-I参数

参数
触头镀层 - 配接
颜色 黑色
额定电流 2.5A
类型 Breakaway,Header,Push-Pull
防护等级 -
针脚数 1pin
间距-配接 -
触头镀层厚度 - 配接 250nm
排数 1
安装方式 通孔安装
零件状态 在售
包装方式 散装

929647-03-01-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929647-03-01-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929647-03-01-I 929647-03-01-I数据手册

929647-03-01-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
