929667-02-21-I

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 42pin 2.5A 250nm 金 黑色 通孔安装 53.3mm(长度)*13.15mm(高度)
供应商型号: 929667-02-21-I
供应商: 国内现货
标准整包数: 1

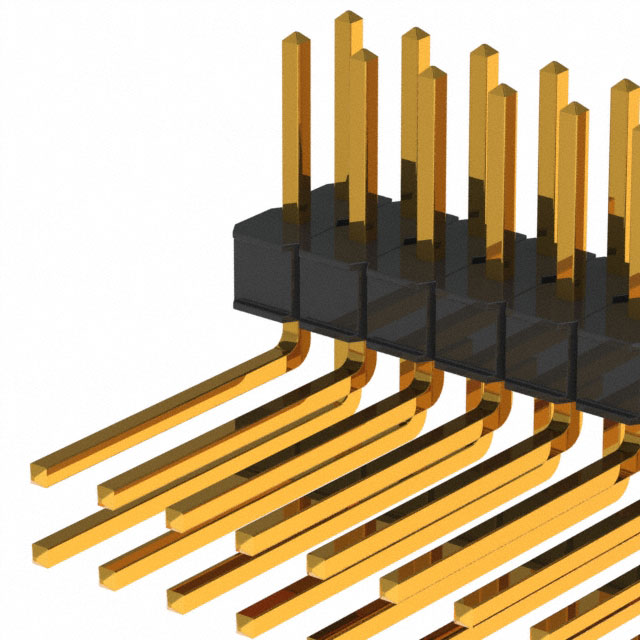

3M 矩形连接器 - 针座 - 公插针 929667-02-21-I

929667-02-21-I概述

    3M™ Pin Strip Header Single and Dual Row 929 Series 技术手册

    1. 产品简介


    3M™ Pin Strip Header Single and Dual Row 929 系列是一款专为连接应用设计的电子元器件。它具有堆叠能力,并提供了多种镀层选项(如金、光亮锡和铅锡合金),适用于波峰焊接和红外焊接工艺。该系列产品广泛应用于各种电子产品,如计算机、通讯设备、工业自动化设备和消费电子产品等领域。

    2. 技术参数


    以下是3M™ Pin Strip Header 929 系列的主要技术规格:
    - 绝缘材料: 玻璃填充聚对苯二甲酸乙二醇酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 接触电镀:
    - 底镀: 50 µ” [1.27 µm] 镍
    - 擦拭区域和焊尾: 金、光亮锡、铅锡合金
    - 电流额定值: 2.5 A
    - 绝缘电阻: > 5 × 10^9 Ω at 500 VDC
    - 耐电压: 1500 VRMS at 海平面
    - 温度范围: -40°C 至 +105°C
    - 过程等级: 260°C (符合 J-STD-020C)
    - 湿气敏感等级: 级别 1 (符合 J-STD-020C)

    3. 产品特点和优势


    - 堆叠能力: 允许多个连接器堆叠使用,节省空间,增加灵活性。
    - 多种镀层选项: 用户可以根据具体需求选择不同的镀层,以满足不同应用的要求。
    - 高温度塑料: 支持波峰焊接和红外焊接,提高生产效率。
    - 焊立柱: 用于波峰焊接,确保可靠的焊接效果。
    - 板针保持功能: 可选功能,增强连接器在电路板上的稳定性。

    4. 应用案例和使用建议


    - 应用案例: 这款连接器广泛应用于计算机主板、服务器背板、通信设备、工业控制设备等。
    - 使用建议: 在使用过程中,建议根据实际应用需求选择合适的镀层和尺寸。对于高湿度环境的应用,建议使用PCT材料的版本,以确保更好的性能。

    5. 兼容性和支持


    该产品与其他3M公司的电子元器件高度兼容,且制造商提供了详尽的技术支持和售后服务。用户可以通过电话或访问官方网站获取更多信息和技术支持。

    6. 常见问题与解决方案


    - 问题1: 接触电阻过高
    - 解决方案: 确保正确的镀层和安装方法,检查连接器和电路板之间的接触面是否清洁。
    - 问题2: 温度过高导致性能下降
    - 解决方案: 确保在规定的温度范围内使用,避免超负荷运行。

    7. 总结和推荐


    综上所述,3M™ Pin Strip Header 929 系列连接器以其高可靠性、多样化的镀层选项和广泛的适用性,成为市场上极具竞争力的产品。它不仅适合于高要求的应用环境,还能提供良好的性价比。因此,强烈推荐在需要可靠连接解决方案的应用中使用此产品。

929667-02-21-I参数

参数
间距-配接 2.54mm
颜色 黑色
触头镀层 - 配接
针脚数 42pin
额定电流 2.5A
防护等级 -
类型 Header,Push-Pull
排数 2
触头镀层厚度 - 配接 250nm
长*宽*高 53.3mm(长度)*13.15mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929667-02-21-I厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929667-02-21-I数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929667-02-21-I 929667-02-21-I数据手册

929667-02-21-I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 5.824 ¥ 48.5139
15+ $ 5.408 ¥ 45.0486
30+ $ 5.0752 ¥ 42.2764
库存: 289
起订量: 11 增量: 1
交货地:
最小起订量为:3
合计: ¥ 145.54
