929834-02-20

厂牌: 3M
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 20pin 2.5A 2.54μm 锡铅 黑色 通孔安装 50.8mm*2.92mm*2.92mm
供应商型号: 929834-02-20
供应商: 国内现货
标准整包数: 1

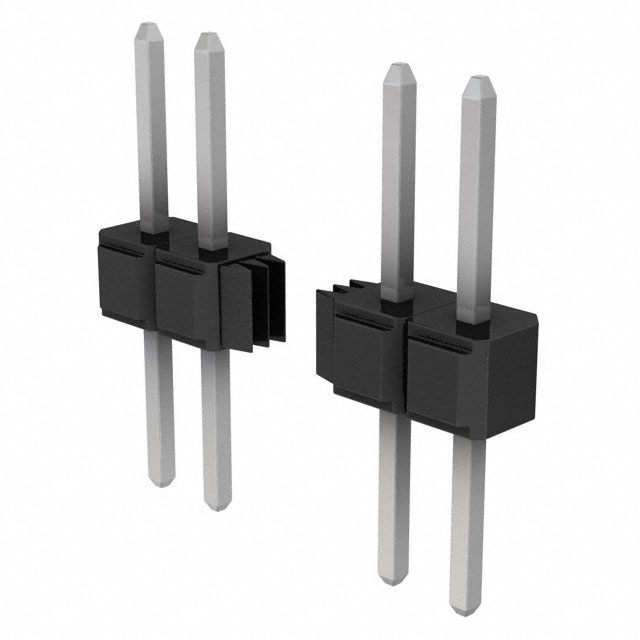

3M 矩形连接器 - 针座 - 公插针 929834-02-20

929834-02-20概述

    3M™ Pin Strip Header Single and Dual Row 技术手册

    1. 产品简介


    3M™ Pin Strip Header 单行及双行系列是一款用于连接解决方案的高品质电子元器件。这些接头具有多种长度选项(直角和直通)和尾部焊接选择,适用于多种电气和电子产品中。其主要功能包括堆叠、镀金、镀锡-铅或无镀层选项,适合不同温度环境下的应用。

    2. 技术参数


    - 绝缘材料:玻璃填充聚酯(PBT)或高温度聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:
    - 底层:50 µ” [1.27 µm] 镍
    - 擦拭区域和焊尾:可选镀金、缎面镀锡或锡-铅
    - 电气参数:
    - 电流容量:2.5 A
    - 绝缘电阻:> 5 × 109 Ω at 500 VDC
    - 耐电压:1500 VRMS 海平面
    - 环境参数:
    - 温度范围:-40°C 到 +105°C
    - 工艺等级:PCT零件最高260°C(J-STD-020C标准)

    3. 产品特点和优势


    - 堆叠能力:允许多个连接器堆叠使用,增加空间利用率。
    - 镀层选择:提供镀金、缎面镀锡或锡-铅等多种选择,满足不同的电气和机械需求。
    - 高温度塑料:适用于波峰焊和红外焊,提高了生产效率和可靠性。
    - 焊脚间隔:确保波峰焊过程中连接器有足够的间隔以避免短路。

    4. 应用案例和使用建议


    - 应用案例:常用于计算机主板、通讯设备、工业自动化系统等领域。
    - 使用建议:为保证最佳焊接效果,需严格按照手册中的孔径和位置要求进行安装。建议在大规模生产前进行测试,确保焊接质量和机械强度。

    5. 兼容性和支持


    - 兼容性:这些连接器可以与其他标准尺寸的电子元件兼容。
    - 支持:如需更多技术支持,请联系3M公司销售部门或访问官网获取更多信息。

    6. 常见问题与解决方案


    - 问题1:焊接时出现短路现象。
    - 解决方案:检查孔径和位置是否符合手册规定,重新调整并清洁接触表面。
    - 问题2:插拔力过大导致接触不良。
    - 解决方案:确认插针和孔位是否正确,必要时调整插针或孔位直径。

    7. 总结和推荐


    - 综合评估:3M™ Pin Strip Header 系列凭借其高可靠性和多功能性,在电子行业中表现出色。对于需要高温度和长时间稳定性的应用尤为适用。
    - 推荐:强烈推荐在需要堆叠连接和高可靠性设计的应用中使用此系列产品。

929834-02-20参数

参数
排数 1
触头镀层厚度 - 配接 2.54μm
额定电流 2.5A
类型 Breakaway,Header,Push-Pull
颜色 黑色
间距-配接 2.54mm
触头镀层 - 配接 锡铅
针脚数 20pin
防护等级 -
长*宽*高 50.8mm*2.92mm*2.92mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929834-02-20厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929834-02-20数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929834-02-20 929834-02-20数据手册

929834-02-20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
28+ $ 0.5012 ¥ 4.175
140+ $ 0.4654 ¥ 3.8768
280+ $ 0.4368 ¥ 3.6382
库存: 131
起订量: 120 增量: 1
交货地:
最小起订量为:28
合计: ¥ 116.9
