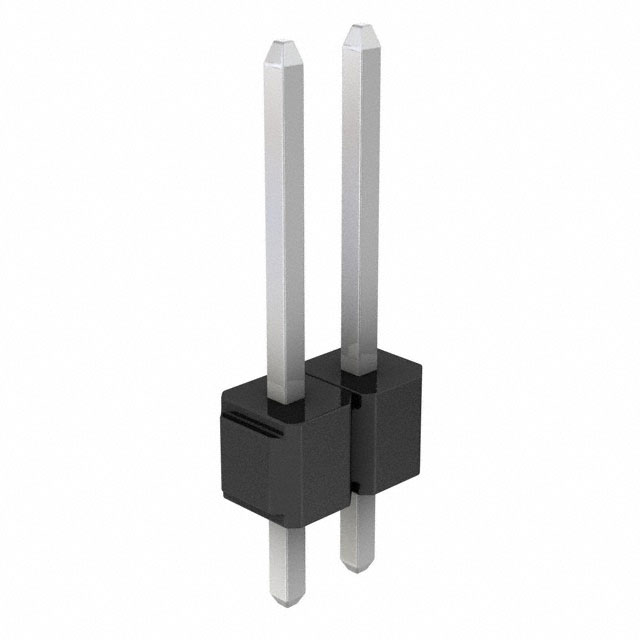

929710-01-01

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 2pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929710-01-01
供应商: 国内现货
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 929710-01-01

929710-01-01概述

    3M™ Pin Strip Header Single and Dual Row 929 Series 技术手册解析

    产品简介


    产品类型: 3M™ Pin Strip Header 是一种用于连接应用的电子元器件,提供单行和双行排列的版本,适用于多种类型的电路板连接需求。
    主要功能: 这些连接器采用直角或直插式设计,配备焊锡尾部,能够提供高可靠性的电气连接。它们具有堆叠能力,便于实现多层电路板间的连接。
    应用领域: 主要应用于电信设备、计算机、工业自动化、消费电子产品等领域,这些领域对高性能、可靠的电气连接有着严格要求。

    技术参数


    | 参数 | 值 |

    | 绝缘材料 | 玻璃纤维填充聚酯 (PBT) 或高温聚对苯二甲酸丁二醇酯 (PCT) |
    | 燃烧等级 | UL 94V-0 |
    | 颜色 | 黑色 |
    | 接触材料 | 铜合金 |
    | 接触镀层 | 基底层:50 µ” [1.27 µm] 镍 |
    擦拭区域和焊锡尾部:金、光亮锡、铅锡合金(可选)|
    | 电流承载能力 | 2.5 A |
    | 绝缘电阻 | > 5 × 10^9 Ω at 500 VDC |
    | 耐压水平 | 1500 VRMS at Sea Level |
    | 温度范围 | -40°C 至 +105°C |
    | 工艺评级 | 260°C (符合 J-STD-020C) |
    | 防潮级别 | 水平 1 (符合 J-STD-020C) |

    产品特点和优势


    - 多样化选择: 可以选择镀金、光亮锡或铅锡合金电镀,为用户提供更多的定制化选择。
    - 耐热性: 采用高温塑料,适用于波峰焊和红外焊接工艺,能够在高温度环境下保持稳定性。
    - 堆叠能力: 支持堆叠安装,方便实现多层电路板之间的连接。
    - 防焊站位: 设计有防焊站位,有助于减少波峰焊过程中的问题。
    - 板端固定功能: 可选板端固定功能,增强连接器的可靠性。
    - 认证合规: 符合RoHS标准,保证环保安全。

    应用案例和使用建议


    - 应用案例: 在一个工业自动化系统中,这款连接器可以用于连接不同层次的电路板,确保数据传输的高效和稳定。
    - 使用建议:
    - 在进行焊接时,确保焊接温度不超过工艺评级的最大值,以避免损坏连接器。
    - 为了提高可靠性,在焊接过程中可选用合适的助焊剂,防止虚焊现象的发生。

    兼容性和支持


    - 兼容性: 可与标准的印刷电路板进行连接,支持堆叠和直插两种安装方式。
    - 支持服务: 3M 提供详细的技术文档和在线支持服务,帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 确保正确焊接,并检查是否有虚焊现象。 |
    | 温度过高 | 确认焊接温度在工艺评级范围内,避免过高的温度影响连接器性能。|

    总结和推荐


    3M™ Pin Strip Header 单行和双行连接器以其出色的电气性能和多样化的配置选择,成为许多电子设备中不可或缺的部件。无论是电信设备还是工业自动化系统,其卓越的性能都能满足各种应用的需求。强烈推荐在需要高可靠性电气连接的应用场合使用此款产品。

929710-01-01参数

参数
颜色 黑色
间距-配接 2.54mm
针脚数 2pin
额定电流 2.5A
触头镀层 - 配接 锡铅
触头镀层厚度 - 配接 2.54μm
排数 2
类型 Header,Push-Pull
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 散装
