929836-01-06

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 12pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929836-01-06
供应商: Master
标准整包数: 1

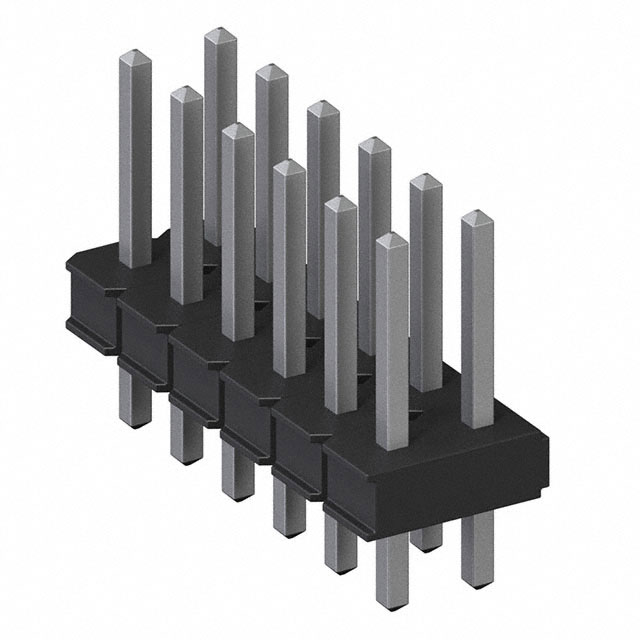

3M 矩形连接器 - 针座 - 公插针 929836-01-06

929836-01-06概述

    3M™ Pin Strip Header Single and Dual Row: 技术手册概述

    1. 产品简介


    3M™ Pin Strip Header 是一种适用于电路板连接器的高品质电子元器件,提供单排和双排选项。这些引脚带条具有直角和直角焊接尾部选项,用于多种电气和电子应用。它们广泛应用于各种电子设备中,例如计算机、工业控制系统、通信设备和消费电子产品等。

    2. 技术参数


    - 绝缘材料: 玻璃纤维填充聚酯(PBT)或高温聚对苯二甲酸丁二醇酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 触点材料: 铜合金
    - 触点镀层:
    - 基底:50 微英寸镍
    - 擦拭区和焊接尾部:金、光泽锡、锡铅选项
    - 电流额定值: 2.5 A
    - 绝缘电阻: > 5 × 10^9 Ω at 500 VDC
    - 耐压: 海拔标准下的1500 VRMS
    - 温度范围: -40°C 至 +105°C
    - 工艺温度: 仅PCT部件为260°C(符合J-STD-020C),PBT绝缘版本最大绝缘温度为191°C(仅焊波过程)
    - 湿度敏感等级: 按J-STD-020C标准,PCT部件为1级

    3. 产品特点和优势


    - 可堆叠性: 支持多层堆叠设计,提高了空间利用率。
    - 镀层选项: 提供金、光泽锡或锡铅镀层选择,增加了应用灵活性。
    - 高温度塑料: 适用于波峰焊或红外线焊接工艺。
    - 焊接支脚高度: 有助于波峰焊接。
    - 板载引脚固定功能选项: 提供额外的安全保障。
    - 符合RoHS标准: 确保产品符合环保法规要求。

    4. 应用案例和使用建议


    这些引脚带条可用于多种应用场景,如计算机主板上的连接器、工业控制系统中的传感器接口以及通信设备中的电路板互连。在使用时应注意:
    - 选择合适的尺寸和镀层选项以适应具体应用需求。
    - 注意焊点布局和间距以确保良好的机械和电气连接。
    - 考虑到高温度处理能力,适合于需要较高工艺温度的应用场合。

    5. 兼容性和支持


    - 兼容性: 与现有的焊接工艺兼容,易于集成到现有系统中。
    - 技术支持: 3M 提供全面的技术支持,包括订购信息和售后支持。

    6. 常见问题与解决方案


    - Q: 如何正确安装引脚带条?
    - A: 确保焊点布局准确,按照推荐的孔径和间距布局。
    - Q: 在高温处理过程中需要注意什么?
    - A: 遵循工艺温度指南,确保不超过推荐的最高温度限制。

    7. 总结和推荐


    3M™ Pin Strip Header 单排和双排系列产品是一款高性能、高可靠性的电子元器件。其优秀的镀层选择、高温度适应能力和可堆叠性使其在众多应用中表现出色。对于需要高效可靠的电路板连接解决方案的工程师和技术人员,强烈推荐使用此产品。

929836-01-06参数

参数
触头镀层厚度 - 配接 2.54μm
额定电流 2.5A
类型 Header,Push-Pull
针脚数 12pin
颜色 黑色
排数 2
防护等级 -
间距-配接 2.54mm
触头镀层 - 配接 锡铅
安装方式 通孔安装
零件状态 在售
包装方式 散装

929836-01-06厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929836-01-06数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929836-01-06 929836-01-06数据手册

929836-01-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
