929838-01-13

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 26pin 2.5A 2.54μm 锡铅 黑色 通孔安装
供应商型号: 929838-01-13
供应商: 国内现货
标准整包数: 1

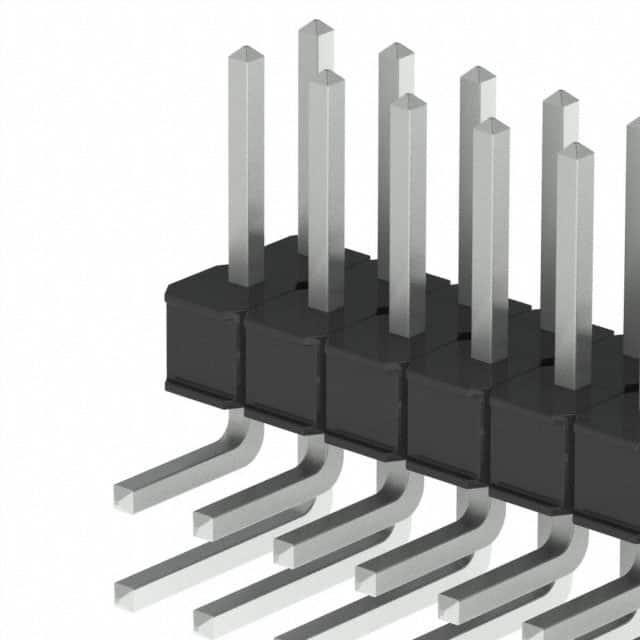

3M 矩形连接器 - 针座 - 公插针 929838-01-13

929838-01-13概述

    3M™ Pin Strip Header 单排和双排电子连接器技术手册

    产品简介


    3M™ Pin Strip Header 系列单排和双排电子连接器是专为提高电子设备间连接可靠性和稳定性而设计的产品。它们适用于广泛的工业应用领域,包括计算机、电信设备、航空航天及汽车电子产品。这些连接器具有直角和直插两种安装方式,可选镀金、镀锡铅合金或金属光亮镀层(Matte Sn),并支持波峰焊接或红外线焊接工艺。

    技术参数


    - 材料与绝缘性:玻璃填充聚酯(PBT)或高温热塑性塑料(PCT),UL 94V-0防火等级,颜色为黑色。
    - 接触件:铜合金材料,镀层厚度为50微米镍,电镀区域和焊尾选项(镀金、金属光亮镀层、锡铅合金)。
    - 电流承载能力:最高可达2.5安培。
    - 绝缘电阻:5×10^9 欧姆@500V DC。
    - 耐压强度:1500 V RMS(海平面)。
    - 温度范围:-40°C 至 +105°C。
    - 过程评级:260°C(J-STD-020C标准),PCT材料零件的最大绝缘体温度为191°C(仅限波峰焊接过程)。
    - 湿敏等级:等级1(J-STD-020C标准)。

    产品特点和优势


    1. 堆叠功能:允许模块化组装,易于扩展。
    2. 多种镀层选择:适应不同的应用需求。
    3. 高耐温性:适用于高温焊接工艺。
    4. 焊盘间隔设计:减少焊接时的飞溅和桥接风险。
    5. 引脚固定功能:可选,增强机械稳定性。

    应用案例和使用建议


    - 应用场景:适用于计算机板卡连接、仪器仪表面板、通信设备的内部连接。
    - 使用建议:根据具体应用选择合适的镀层类型和长度代码,确保最佳的机械和电气性能。

    兼容性和支持


    这些连接器具有良好的兼容性,适用于大多数工业标准尺寸的电路板。3M公司提供详尽的技术文档和支持服务,确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    - 问题1:连接器在焊接过程中出现弯曲或损坏。
    - 解决方案:使用合适的焊接工艺,并确保焊接设备达到规定温度。

    - 问题2:连接器电气连接不良。
    - 解决方案:检查孔径和引脚尺寸匹配情况,重新进行焊接。

    总结和推荐


    3M™ Pin Strip Header 单排和双排电子连接器凭借其高性能、多功能性和可靠性,在众多应用中表现出色。推荐用于需要高可靠性连接的场合。通过其多样化的选择,这些连接器可以满足不同客户的具体要求。强烈建议在设计阶段考虑采用此系列连接器以提高系统的整体性能和稳定性。

929838-01-13参数

参数
额定电流 2.5A
类型 Header,Push-Pull
颜色 黑色
间距-配接 2.54mm
排数 2
触头镀层 - 配接 锡铅
针脚数 26pin
触头镀层厚度 - 配接 2.54μm
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

929838-01-13厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929838-01-13数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 公插针 3M 929838-01-13 929838-01-13数据手册
