首页  >  产品百科  >  1SF26-L120-00C-200

1SF26-L120-00C-200

厂牌: 3M
产品描述: SCSI,SCSI to SCSI 金
供应商型号: 3M155830-ND
供应商: Digi-Key
标准整包数: 1
3M D-Sub/D形连接器 - 并口 1SF26-L120-00C-200

1SF26-L120-00C-200概述

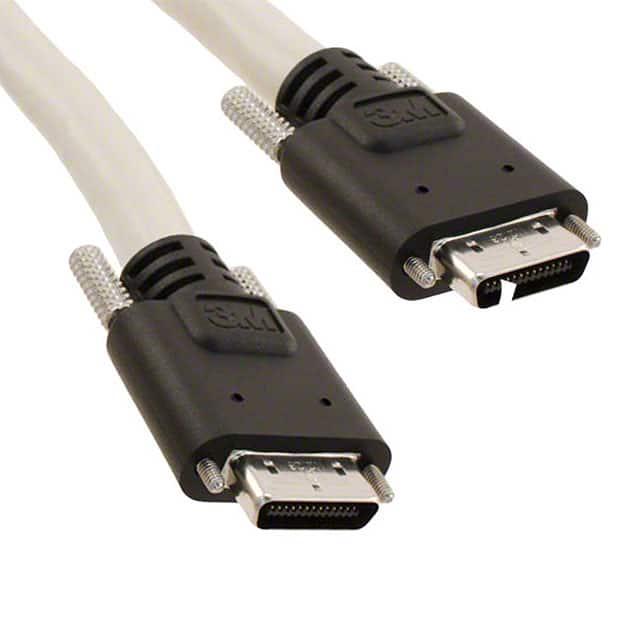

    3M™ Shrunk Delta Ribbon (SDR) Cable Assembly 技术手册概述

    1. 产品简介


    3M™ Shrunk Delta Ribbon (SDR) 电缆组件是一款专为高速数字数据传输设计的产品。其主要应用包括工业相机与帧抓取器之间的连接。该电缆组件支持AIA工业相机链路标准,适用于Mini C/L相机应用,特别适合需要高可靠性、抗干扰能力和高性能传输的应用场景。

    2. 技术参数


    以下是该产品的技术规格和性能参数:
    - 物理参数:
    - 接触镀层:最小金层厚度为30 μ"(0.76 μm),镍底层厚度为100 μ"(2.55 μm)。
    - 过模外壳颜色:黑色,材质为聚氯乙烯(PVC)。
    - 电缆颜色:米色,护套材质为聚氯乙烯(PVC),阻燃等级为AWM VW-1。
    - 长度:长度依据订购号不同而异(标准长度包括1m、2m、5m、10m等)。
    - 电气参数:
    - 电压额定值:30 V。
    - 电流额定值:0.5 A。
    - 绝缘电阻:最小为1 X 108 Ω(在100 VDC条件下)。
    - 耐压:交流耐压125 VAC RMS(持续1分钟)。
    - 特征阻抗:100 ± 10Ω。
    - 传播延迟:1.25 ns/ft(4.1 ns/m)。
    - 偏差(对内配对):最大50 ps/m。
    - 偏差(每通道每芯片):最大50 ps/m。
    - 环境参数:
    - 温度范围:0°C 至 +70°C。

    3. 产品特点和优势


    - 抗电磁干扰:双总体屏蔽设计,包括内箔和外编织层,确保出色的EMI防护。
    - 耐用性:采用坚固的线束接触类型和拇指螺丝固定方式,确保长时间稳定运行。
    - 灵活性:提供直通式和直角式选项,并且可选配直角过模后壳,以消除弯折半径限制。
    - 合规性:符合RoHS标准,确保环保要求。

    4. 应用案例和使用建议


    - 应用场景:工业相机与帧抓取器之间的高速数据传输,广泛应用于自动化视觉系统、检测设备等领域。
    - 使用建议:
    - 确保安装时接触点清洁,避免灰尘和污染物影响信号质量。
    - 使用适当长度的电缆以减少不必要的弯曲,确保信号完整性。
    - 保持适当的环境温度,避免超过规定的工作温度范围。

    5. 兼容性和支持


    - 兼容性:该电缆组件专门设计用于Mini C/L相机接口,确保与各种相机和帧抓取器的兼容性。
    - 支持:3M公司提供了详细的文档和技术支持服务,包括在线资源和热线电话(800-225-5373)。

    6. 常见问题与解决方案


    - Q: 电缆在高温环境下能否正常工作?
    - A: 是的,该电缆可在0°C至+70°C的温度范围内工作,确保稳定性和可靠性。

    - Q: 如何判断电缆是否受损?
    - A: 检查电缆护套是否有明显的损伤,如裂缝或破裂。必要时请进行绝缘电阻测试,以确保无故障。

    - Q: 是否需要特殊工具进行安装?
    - A: 安装过程中不需要特殊工具,但建议使用专用的压接工具以确保良好的电气连接。

    7. 总结和推荐


    综上所述,3M™ Shrunk Delta Ribbon (SDR) 电缆组件凭借其出色的抗干扰能力、灵活的设计和广泛的适用性,在高速数字数据传输领域具有显著的优势。该产品非常适合需要高可靠性的工业应用。鉴于其卓越的功能和性能,我们强烈推荐使用该产品。

1SF26-L120-00C-200参数

参数
排数 -
触头镀层
针脚数 -
触头镀层厚度 -
类型 SCSI,SCSI to SCSI
端接 -
6.56' (2.00m)
零件状态 在售
包装方式 袋装

1SF26-L120-00C-200厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

1SF26-L120-00C-200数据手册

厂牌 PDF简要描述 下载
3M D-Sub/D形连接器 - 并口 3M 1SF26-L120-00C-200 1SF26-L120-00C-200数据手册

1SF26-L120-00C-200封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 184.8496 ¥ 1546.9601
10+ $ 157.1378 ¥ 1315.0466
25+ $ 147.3114 ¥ 1232.8125
50+ $ 142.017 ¥ 1188.5047
库存: 53
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1546.96
