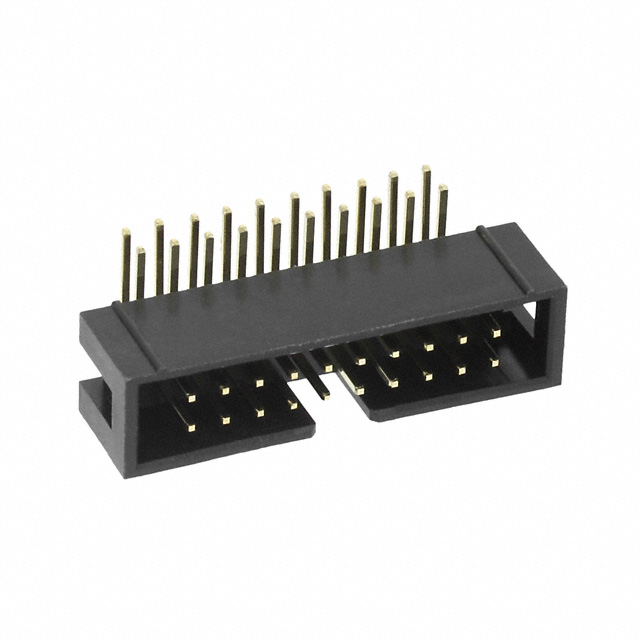

30320-5002HB

厂牌: 3M
产品描述: Header,Push-Pull 2.54mm 2 20pin 1A 金 黑色 通孔安装 33mm*13.26mm*13.6mm
供应商型号: JY-30320-5002HB
供应商: 云汉优选
标准整包数: 1
3M 矩形连接器 - 针座 - 公插针 30320-5002HB

30320-5002HB概述

    # 3M™ Low Profile Header技术手册解析

    产品简介


    3M™ Low Profile Header是一款适用于电子产品中的小型连接器。这种连接器主要用于直角或直插式布局,提供0.100英寸×0.100英寸的接触点,适用于多种电子设备。其独特的设计使其成为许多工业、通信和消费电子产品的理想选择。

    技术参数


    以下是3M™ Low Profile Header的主要技术参数:
    - 绝缘材料:玻璃填充聚酯(PBT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:黄铜
    - 镀层:
    - 底层:30微英寸镍(0.76微米)
    - 擦拭区及焊尾:金镀层
    - 电流承载能力:1安培
    - 绝缘电阻:≥1 x 10^9 欧姆(500V DC)
    - 耐压:500 VRMS(海平面)
    - 温度范围:-55°C 至 +105°C
    - 加工温度:最大绝缘体温度为191°C(仅限波峰焊接工艺)

    产品特点和优势


    3M™ Low Profile Header具有以下显著特点:
    - 全表面金镀层,确保可靠连接
    - 结实的主体结构,增加耐用性
    - 端窗设计,方便操作
    - 成本低廉
    - 可选直角或直插式安装
    - 无弹出/锁定选项,简化设计
    - 符合RoHS标准,环保合规
    这些特点使其在市场上具有很高的竞争力,特别是在需要小体积、低成本连接器的应用场合。

    应用案例和使用建议


    应用案例
    这种连接器广泛应用于各种设备,如通信设备、汽车电子、工业控制和消费电子产品。例如,在通信设备中,它可以用作内部板卡之间的连接器;在汽车电子中,它可以用于传感器和控制模块的连接。
    使用建议
    在使用时应注意以下几点:
    - 尽管无弹出/锁定选项,但仍然建议通过适当的设计来确保连接稳定。
    - 在波峰焊接过程中,注意控制温度,确保不会对连接器造成损害。
    - 对于高密度布线,建议采用散热良好的设计方案。

    兼容性和支持


    3M™ Low Profile Header可以与其他符合相同规格的电子元件兼容。对于具体兼容性问题,用户可以直接联系3M代表获取更详细的指导和支持。3M公司还提供了全面的技术支持和售后服务,确保用户能够充分利用这一产品的各项功能。

    常见问题与解决方案


    常见问题
    1. 无弹出/锁定选项导致连接不稳固
    - 解决方案:建议采用适当的机械加固措施,如增加额外的固定装置,以增强连接稳定性。
    2. 温度限制
    - 解决方案:确保在波峰焊接过程中,不超过191°C的绝缘体最大温度。
    3. RoHS合规性问题
    - 解决方案:可以通过访问3M官网(3M.com/regs)或联系3M代表查询具体型号的RoHS合规状态。

    总结和推荐


    总体而言,3M™ Low Profile Header凭借其坚固耐用、成本低廉、易于使用等特点,成为了一种非常适合多种应用场合的连接器。它的高性价比和广泛的应用范围使其在当前市场上具有很强的竞争优势。因此,强烈推荐电子设备制造商考虑使用这一产品,以满足其对高效连接器的需求。

30320-5002HB参数

参数
间距-配接 2.54mm
类型 Header,Push-Pull
针脚数 20pin
额定电流 1A
颜色 黑色
触头镀层厚度 - 配接 -
触头镀层 - 配接
防护等级 -
排数 2
长*宽*高 33mm*13.26mm*13.6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
